Printimiseks, hoolduse läbiviimiseks ja printeri oleku jälgimiseks on operaatori käsutuses printeri vastavad komponendid. Selles jaotises vaadeldakse printeri riistvara funktsioone ja selgitatakse nende toimimist.
|

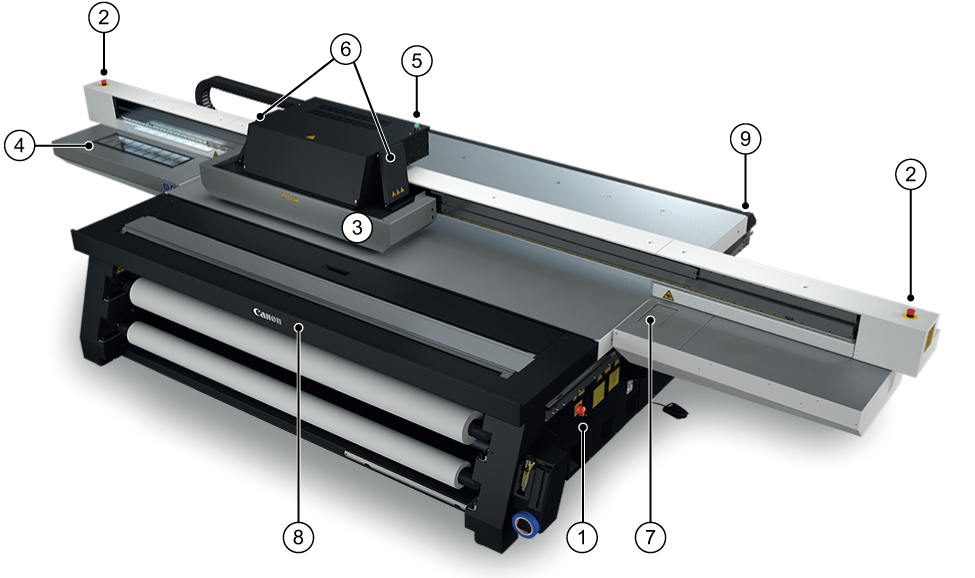

Komponent |
Funktsioon |
|---|---|
|
1) Vahelduvvoolu toitelüliti |
Lülitab printeri sisse ja välja. |
|
2) Hädaseiskamisnupud |
Hädaseiskamisnuppude abil saab kõik liikumised ja ohtlikud süsteemid välja lülitada. On kolm E-stoppi, üks operaatori juhtimispunktis ja üks portaali mõlemas otsas. |
|
3) Kelgu kaitsekate |
Kaitseb operaatorit UV-valguse eest ja seiskab kõik liikumised takistusega kokkupuutel. |
|
4) Hooldusjaam |
Prindipeade ja kelgu alumise poole puhastamiseks ettenähtud ala. |
|
5) Printeri olekut näitav majakas |
Näitab printeri olekut. Vt üksikasju peatükist 3. |
|
6) UV-lambid |
UV-valgust kasutatakse tindi kuivatamiseks. |
|
7) Automaatne hooldusjaam |
On kohaks, kus prindipead võivad olla seisuasendis vaakumsüsteemi kohal, mis tõmbab düüsidest prahi ja tahked osakesed välja. |
|
8) RMO |
Valikuline |
|
9) Nupp Prindi |
Käivitab praeguse prinditöö. |
|

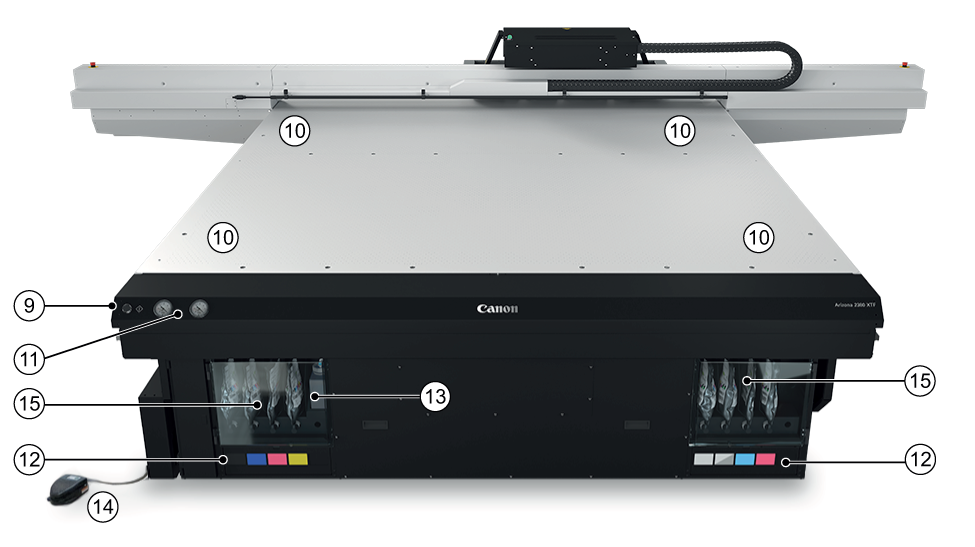

10) Registreerimistihvtid |
Võimaldavad operaatoril kandja registreerida selle asetamisega vastu tihvte. Registreerimistihvtide töö võib kasutajaliideselt seada kas käsitsi- või automaatrežiimi. Tihvtide tööd saab eraldi lubada või keelata. |
|
11) Vaakummeeter |
Kuvab laua vaakumsüsteemi survejõudu lauale. Kui see on väiksem kui 10 tolli elavhõbedasammast, kontrollige vaakumi lekki. |
|
12) Tindifiltrid |
Eemaldab tindist tahked osakesed. Tindifiltrid asuvad luugi taga tindikottide all. |
|
(13) Jahutusvedeliku pudel |
Jahutusvedeliku jaoks, mille abil hoitakse prindipeades oleva tindi õiget temperatuuri. |
|
(14) Vaakumlaua jalglüliti |
Lülitab pumpa, mille abil lülitatakse laua vaakum sisse või välja. Enne printimise alustamist peab vaakum olema sisse lülitatud. |
|
(15) Tindisektsioon |
Tindipesasid on kaks: primaarne pesas on CMYK-tint ja jahutusvedeliku pudel; sekundaarses pesas on kõik täiendavad toetatud värvikanalid. |
