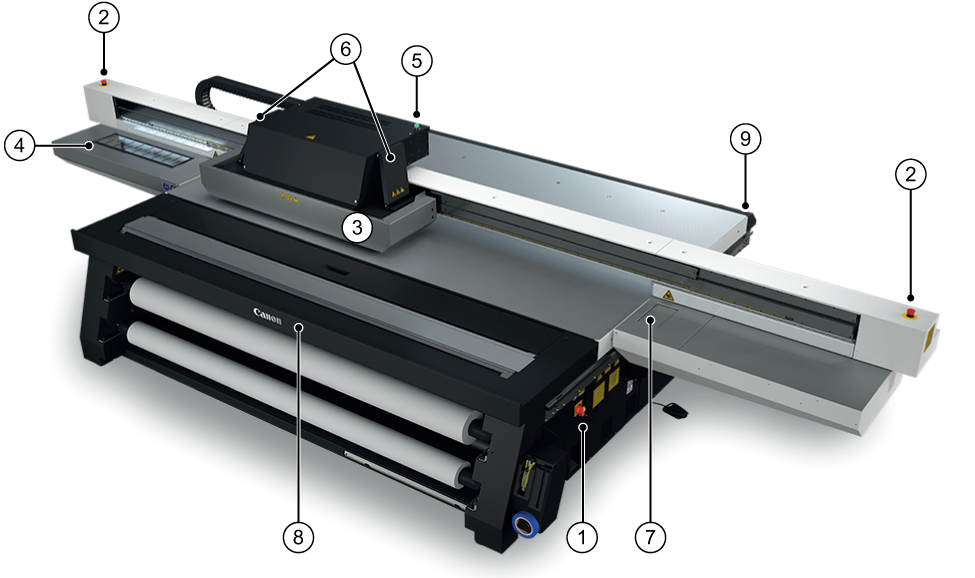

Součásti tiskárny komunikují s obsluhou za účelem tisku, údržby a monitorování stavu tiskárny. V této části jsou označeny a vysvětleny funkce hardwaru.
|
Součást |
Funkce |
|---|---|
|
1) Hlavní vypínač |
Slouží k zapnutí a vypnutí tiskárny. |
|
2) Tlačítka nouzového zastavení |
Tlačítka nouzového zastavení mohou vypnout všechny pohyblivé a nebezpečné systémy. K dispozici jsou tři E-stop, jeden na ovládacím stanovišti operátora a jeden na každém konci portálu. |
|
3) Kryt vozíku |
Chrání obsluhu před vystavením UV záření a zastaví veškerý pohyb, pokud jej vytlačí z polohy nějaká překážka. |
|
4) Stanice pro údržbu |
Určená oblast pro čištění tiskových hlav a spodní strany vozíku. |
|
5) Stavový maják tiskárny |
Označuje stav tiskárny. Podrobnosti viz kapitola 3. |
|
6) UV lampy |
UV světlo se používá k vytvrzení inkoustu. |
|
7) Stanice pro automatickou údržbu |
Místo, kde mohou být zaparkovány tiskové hlavy na vakuovém systému, který z trysek vysává nečistoty a částice. |
|
8) RMO |
Doplňkové vybavení |
|
9) Tlačítko tisku |
Spouští tiskovou úlohu. |
|
10) Soutiskové kolíky |
Obsluha může založit médium tak, že jej umístí na kolíky. Funkci soutiskových kolíků lze nastavit na uživatelském rozhraní tak, aby pracovaly v ručním nebo automatickém režimu. Kolíky lze individuálně povolit nebo zakázat. |
|
11) Vakuometr |
Zobrazuje výkon vakuového systému stolu. Pokud ukazuje méně než 10 "Hg, zkontrolujte netěsnost vakua. |
|
12) Inkoustové filtry |
Odstraňují nežádoucí částice z inkoustu. Inkoustové filtry se nacházejí za dveřmi pod sáčky s inkoustem. |
|
13) Láhev chladicí kapaliny |
Obsahuje chladicí kapalinu, která udržuje teplotu inkoustu v tiskových hlavách. |
|
14) Nožní spínač vakua stolu |
Ovládá čerpadlo, které zapíná a vypíná vakuum stolu. Vakuum musí být zapnuto před zahájením tisku. |
|
15) Prostor pro inkoust |
Existují dvě přihrádky na inkoust: primární přihrádka obsahuje inkoust CMYK a lahvičku s chladicí kapalinou; sekundární přihrádka obsahuje všechny další podporované barevné kanály. |
