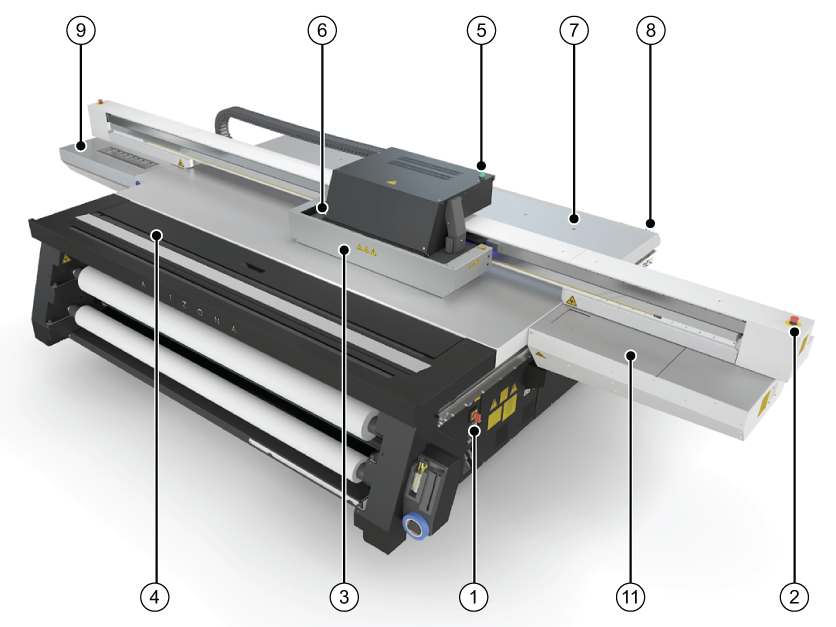

Strojna oprema uporabniškega vmesnika

1) Glavno stikalo za vklop

Vklopi in izklopi tiskalnik.

2) Stikala za izklop v sili

Gumbi za izklop v sili lahko zaustavijo vse gibanje in nevarne sisteme. Na voljo so tri E-stopice, ena na kontrolni postaji operaterja in po ena na vsakem koncu portala.

3) Ščitnik vozička

Ščiti uporabnika pred sevanjem UV svetilk in zaustavi vse gibanje, če ga ovira premakne z mesta.

4) RMO

Opcija

5) Statusna luč tiskalnika

Označuje stanje tiskalnika.

6) UV-svetilke

Za utrjevanje črnila se uporablja UV-svetloba.

7) Zaznavne igle

Omogoča uporabniku, da zazna medij, ko ga namesti na igle.

Delovanje zaznavnih igel je mogoče nastaviti na uporabniškem vmesniku, delujejo pa lahko v ročnem ali samodejnem načinu. Omogočite ali onemogočite lahko tudi posamezne igle.

8) Gumb za tiskanje

Sproži trenutni tiskalni nalog.

9) Postaja za vzdrževanje

Področje, namenjeno čiščenju tiskalnih glav in spodnje strani vozička.

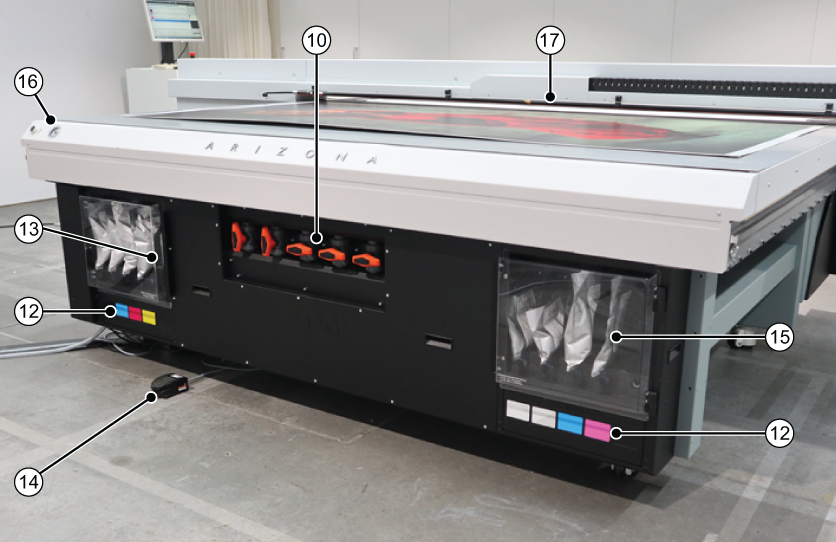

10) Ročice za krmiljenje vakuumskih con

Pet krmilnih ročic vakuumskih con določa, ali so ob vklopu vakuumske črpalke vakuumske cone 2 do 6 na mizi tiskalnika aktivne. Cona 1 je vedno aktivirana, zato nima krmilne ročice. Cone na modelu tiskalnika Arizona 13x0 XT so drugačne (podrobnosti najdete v Uporaba tiskalnika Arizona 13x0 XT ).

11) Samodejna vzdrževalna postaja (opcijska)

Ta postaja omogoča priključitev tiskalnih glav na vakuumski sistem, ki povleče smeti in trdne delce iz šob.

12) Filtri za črnilo

Odstranjujejo neželene delce iz črnila. Filtri za črnilo se nahajaj izza vrat pod vrečkami za črnila.

13) Steklenica s hladilnim sredstvom

Hrani hladilno sredstvo, ki se uporablja za vzdrževanje temperature črnila v tiskalnih glavah.

14) Nožno stikalo vakuumske mize

Preklopno stikalo, ki vklopi/izklopi vakuum na mizi. Pred začetkom tiskanja mora biti vakuum vklopljen.

15) Prostor za črnilo

Na voljo sta dve polji za črnilo: primarno polje vsebuje črnilo CMYK in stekleničko s hladilno tekočino, sekundarno polje pa vse dodatne podprte barvne kanale.

16) Merilnik vakuuma

Prikazuje moč vakuumskega sistema mize. Če kaže manj kot 10" Hg, preglejte vakuumski sistem zaradi puščanja.

17) Drog za preprečevanje statičnega naboja (opcija)

Zmanjšuje statični naboj medija. Rezultat je manj meglice s črnilom na natisnjeni sliki.
