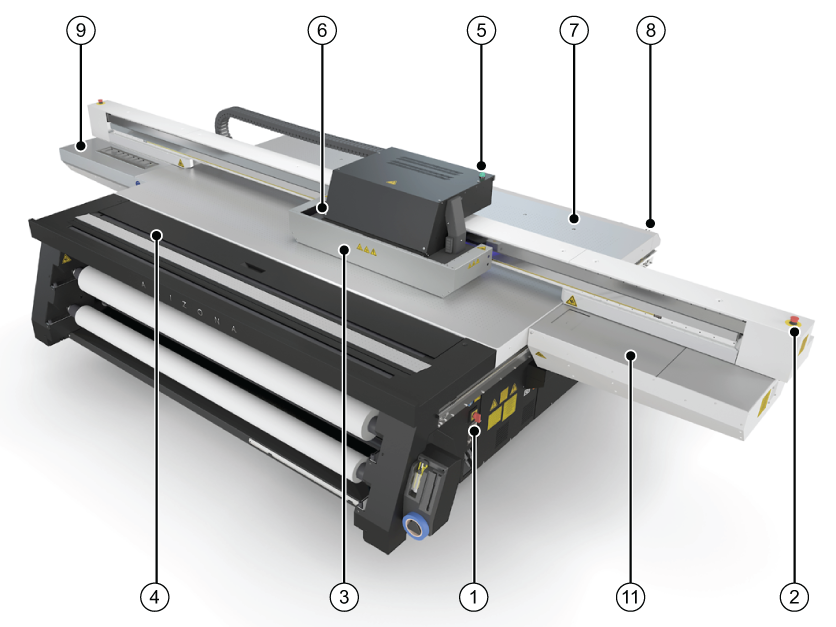

Matériel de l'interface utilisateur

1) Interrupteur général

Met en marche et arrête l'imprimante.

2) Boutons d'arrêt d'urgence

Les boutons d'arrêt d'urgence permettent d'arrêter tout mouvement et les systèmes présentant des risques. Trois boutons d'arrêt d'urgence sont prévus : un sur le support du podium et un à chaque extrémité du support mobile.

3) Pare-chocs du chariot

Protège l'opérateur contre une exposition à la lumière UV et arrête tout mouvement si elle est délogée par un obstacle.

4) Option Rouleau de support (RMO)

En option

5) Indicateur d'état de l'imprimante

Indique l'état de l'imprimante.

6) Lampes UV

Permettent de faire sécher l'encre.

7) Contre-griffes

Permettent à l'opérateur de repérer le support en le plaçant contre les griffes.

L'interface utilisateur permet de régler le fonctionnement des contre-griffes en mode manuel ou automatisé. Il est possible d'activer ou de désactiver individuellement les contre-griffes.

8) Bouton Imprimer

Lance le travail d'impression actif.

9) Poste de maintenance

Zone désignée pour le nettoyage des têtes d'impression et le dessous du chariot.

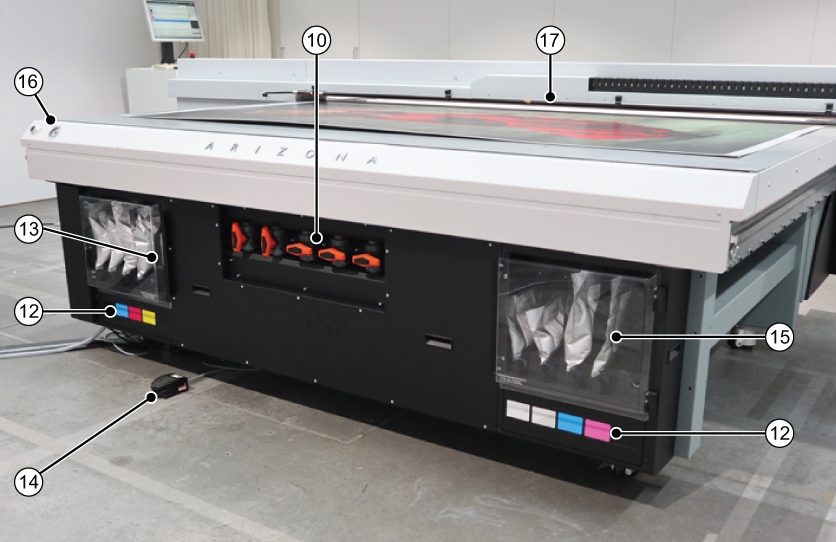

10) Poignées de commande des zones d'aspiration

Les trois poignées de commande de zones d'aspiration déterminent si les zones 2 à 6 de la table d'imprimante seront actives à la mise en marche de la pompe d'aspiration. La zone 1 étant toujours active, elle n'est pas équipée d'une poignée.

11) Poste de maintenance automatique (en option)

Offre un poste permettant de stationner les têtes d'impression sur un système d'aspiration qui évacue les résidus et particules des buses.

12) Filtres à encre

Éliminent les particules indésirables de l'encre. Les filtres à encre sont situés derrière une porte sous les poches d'encre.

13) Flacon de liquide de refroidissement

Approvisionne le système en liquide de refroidissement afin de maintenir à la bonne température l'encre circulant dans les têtes d'impression.

14) Pédale de la table d'aspiration

Permet d'actionner la pompe qui active/désactive l'aspiration de la table. L'aspiration doit être activée avant le lancement d'une impression.

15) Poste à encres

Il existe deux postes à encres : le poste principal contient les encres CMJN et le flacon de liquide de refroidissement tandis que le poste secondaire comprend tous les canaux de couleur supplémentaires pris en charge.

16) Vacuomètre

Affiche la puissance du système d'aspiration de la table. S'il indique une valeur inférieure à 10" Hg, vérifiez la présence de fuites au niveau du système d'aspiration.

17) Barre antistatique (en option)

Réduit la charge statique du support. Permet de réduire les émissions de voltige d'encre sur l'image imprimée.
