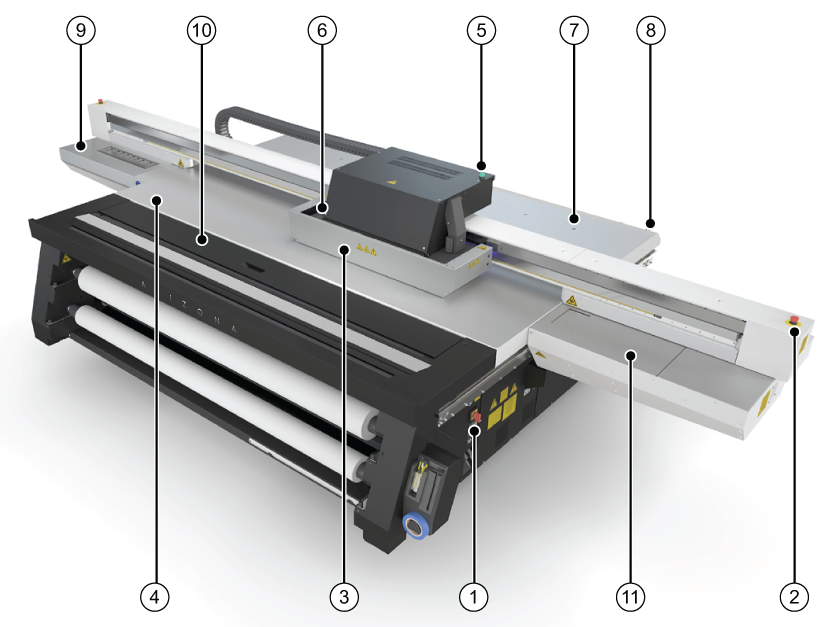

Interfejs sprzętowy operatora

1) Główny wyłącznik zasilania

Włącza i wyłącza drukarkę

2) Wyłączniki bezpieczeństwa

Przyciski wyłącznika bezpieczeństwa mogą wyłączyć cały ruch i niebezpieczne systemy. Dostępne są trzy wyłączniki bezpieczeństwa, jeden na stojaku i po jednym na każdym końcu prowadnicy.

3) Osłona karetki.

Chroni operatora przed ekspozycją na działanie promieni UV i wstrzymuje cały ruch w przypadku uruchomienia spowodowanego przeszkodą.

4) Piny rejestracji

Pozwalają operatorowi zarejestrować nośnik, umieszczając go naprzeciwko pinów.

Działanie pinu rejestracji można ustawić w interfejsie użytkownika w celu pracy w trybie ręcznym lub automatycznym. Piny mogą być włączane lub wyłączane indywidualnie.

5) Lampa ostrzegawcza stanu drukarki

Wskazuje stan drukarki. Szczegółowe informacje znajdują się w rozdziale 3.

6) Lampy UV

Światło UV służy do utwardzania tuszu.

7) Próżniomierz

Wyświetla moc systemu podciśnieniowego stołu. Jeśli odczyt wskazuje wartość mniejszą niż 10"Hg, należy sprawdzić, czy nie ma wycieków podciśnienia.

8) Przycisk drukowania

Rozpoczyna bieżące zadanie drukowania.

9) Stacja serwisowa

Wyznaczony obszar do czyszczenia głowic drukujących i dolnej strony karetki.

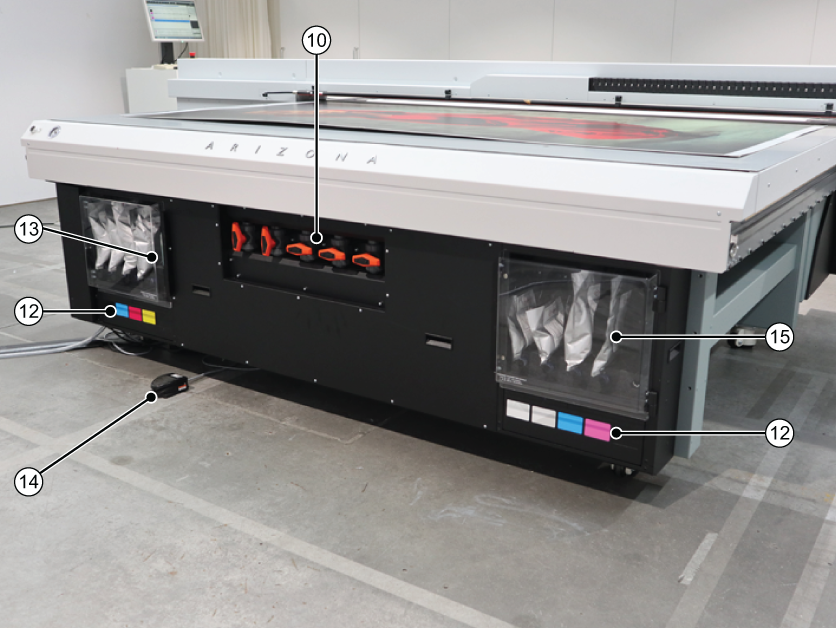

10) Dźwignie sterujące strefy podciśnienia (zdjęcie 2)

10) na zdjęciu 1 przedstawiono opcjonalny RMO

Pięć dźwigni kontroli strefy podciśnieniowej określa, czy strefy podciśnienia od 2 do 6 na stole drukarki są aktywne po włączeniu pompy podciśnieniowej. Strefa 1 jest zawsze włączona, więc nie ma dźwigni sterowania. Strefy w modelu Arizona 13x0 XT są różne (patrz rozdział 6 w celu uzyskania szczegółowych informacji).

11) Automatyczna stacja serwisowania (opcja)

Jest to stacja, w której głowice drukujące można zatrzymać w systemie podciśnieniowym wyciągającym zanieczyszczenia i cząstki stałe z dysz.

12) Filtry tuszu

Usuwają niepożądane cząstki stałe z tuszu. Filtry tuszu znajdują się za drzwiami pod workami z tuszem.

(13) Butla na płyn chłodzący

Zapewnia płyn chłodzący, aby utrzymać prawidłową temperaturę tuszu w głowicach drukujących.

(14) Przełącznik nożny stołu podciśnieniowego

Przełącza pompę, która włącza/wyłącza podciśnienie stołu. Podciśnienie musi być włączone przed rozpoczęciem drukowania.

(15) Komora na tusz

Istnieją dwie komory na tusz: komora główna zawierająca tusz CMYK i butlę na płyn chłodzący; komora dodatkowa, w której znajdują się dodatkowe obsługiwane kanały tuszu kolorowego.
