Stjórnviðmót vélbúnaðar

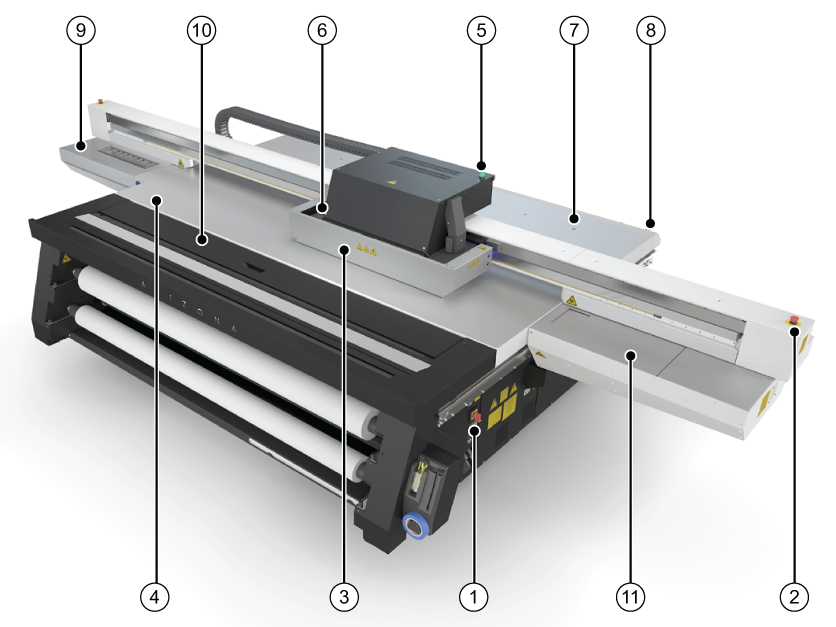

1) Aðalaflrofi

Kveikir eða slekkur á prentaranum.

2) Neyðarstöðvun

Neyðarhnappar geta lokað öllum hreyfingum og hættulegum kerfum. Það eru þrír neyðarhnappar, einn á pallinum og einn í hvorum enda gálgans.

3) Prentvagnshlíf

Verndar rekstraraðilann gegn útsetningu útfjólublás ljóss og stöðvar alla hreyfingar ef hún losnar af fyrirstöðunni.

4) Skráningarpinnar

Leyfir rekstraraðila að skrá miðla með því að setja það á móti pinnanum.

Skráningarpinni getur verið stilltur á notendaviðmótinu til að vinna í annaðhvort handvirkri eða sjálfvirkri stillingu. Hægt er að kveikja eða slökkva á pinnum hverjum fyrir sig.

5) Leiðarljós prentstöðu

Gefur til kynna prentstöðu. Nánari upplýsingar er að finna í 3ja kafla.

6) Útfjólubláir lampar

Útfjólublár lampi er notað til að þurrka blekið.

7) Lofttæmimælir

Sýnir styrk lofttæmikerfisins. Ef hann er minni en 10"Hg skal athuga leka í lofttæmi.

8) Prenthnappur

Byrjar núverandi prentvinnu.

9) Viðhaldsstöð

Tilnefnd svæði til að hreinsa prenthausana og undirhlið prentvagnsins.

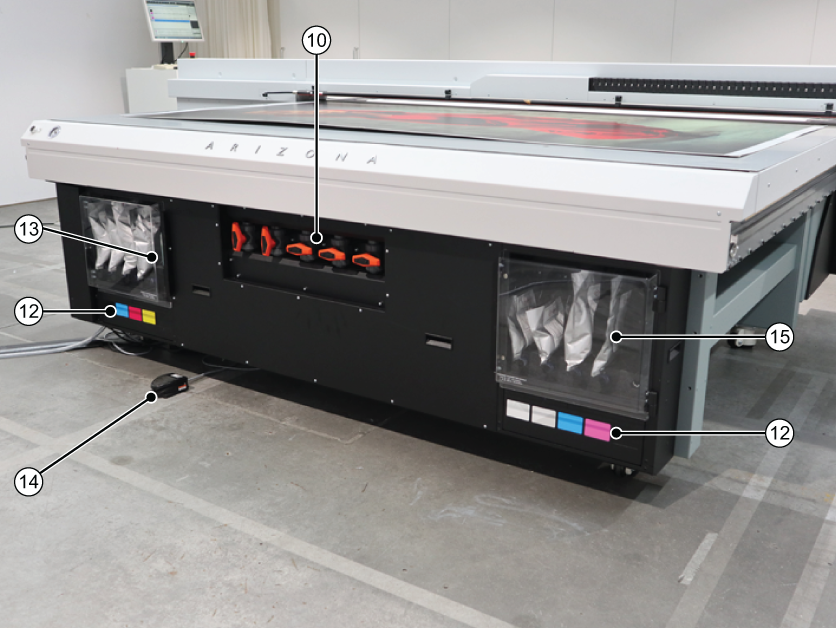

10) Stýrihandfang lofttæmisvæðis (mynd 2)

10) á mynd 1 sýnir valfrjáls RMO

Fimm stýrihandföng lofttæmisvæðis ákvarða hvort lofttæmisvæði 2 til 6 á prenttöflunni séu virk þegar kveikt er á lofttæmidælunni. Alltaf er kveikt á svæði 1 þannig að það hefur ekki stýrihandfang. Svæðin á Arizona 13x0 XT tegundunum eru mismunandi (nánari upplýsingar er að finna í 6. kafla.).

11) Sjálfvirk viðhaldsstöð (valkostur)

Veitir stöð þar sem hægt er að setja prenthausa á lofttæmikerfi sem dregur úr rusli og ögnum úr stútum.

12) Bleksíur

Fjarlægir óæskilegar agnir úr blekinu. Bleksíur eru staðsettir á bak við hurð undir blekpokum.

(13) Kælivökvaflaska

Setur kælivökva inn til að viðhalda réttu hitastigi bleksins í prenthausunum.

(14 ) Rofi fyrir lofttæmis töflu

Skiptir dælunni sem kveikir/slekkur á loftæmistöflunni. Lofttæmið verður að vera á áður en prentun hefst.

(15) Blekhólf

Það eru tvö blekhólf: aðalhólfið inniheldur CMYK blek og kælivökvaflöskuna; aukahólfið inniheldur allar viðbótarstýrðar litarásir.
