Manutenzione manuale della testina di stampa (in assenza di AMS)

Introduzione

La manutenzione manuale delle testine di stampa prevede lo spurgo delle testine di stampa e quindi si avvale di un dispositivo di aspirazione per rimuovere una piccola quantità di inchiostro e gli eventuali detriti che si trovano negli ugelli. La stazione di manutenzione è situata sotto al carrello. La stazione è coperta da un cassetto scorrevole con fessure aperte che consentono il gocciolamento degli scarti di inchiostro nel vassoio dei residui. Quando si esegue la manutenzione manuale delle testine di stampa, si rimuovono dagli ugelli inchiostro in eccesso e detriti eventualmente presenti.

IMPORTANTE

Il piano degli ugelli sulla testina di stampa è dotato di un rivestimento impermeabile - il contatto con questa superficie può infatti influire sulle prestazioni della testina di stampa. Pulire il piano degli ugelli unicamente con la testina di aspirazione (o con i bastoncini di cotone forniti quando si segue tale procedura), perché in caso contrario si possono danneggiare gli ugelli e ridurre le prestazioni.

Informazioni su questa attività

Eseguire la manutenzione delle testine di stampa a inizio giornata (una volta eseguito il riscaldamento della stampante) o secondo necessità (ugelli che non nebulizzano con precisione, formazione di striature e bande sull'immagine, ecc.).

NOTA

Suggerimento: Per aiutare a individuare gli ugelli che necessitano di recupero, rimuovere la stampa di controllo degli ugelli dal piano di aspirazione e collocarla sul pavimento sotto il carrello nell'area di manutenzione. Accertarsi che sia nell'orientamento corretto in modo che i colori siano ben allineati. La stampa rappresenta una proiezione delle prestazioni di spruzzo di ciascuna testina di stampa. Questo rende più facile rintracciare un ugello o un gruppo di ugelli inattivi nell'area dell'effettivo piano degli ugelli della testina di stampa che va sottoposta a lavaggio con bastoncini di cotone.

Manutenzione delle testine di stampa

ATTENZIONE

Il lato inferiore delle lampade UV potrebbe essere caldo: evitare quindi di toccarle.

IMPORTANTE

NON esercitare una pressione eccessiva sulla testina di stampa in quanto si potrebbe farla uscire dalla sua sede, il che richiederebbe un intervento di assistenza.

Interruttori della stazione di manutenzione:

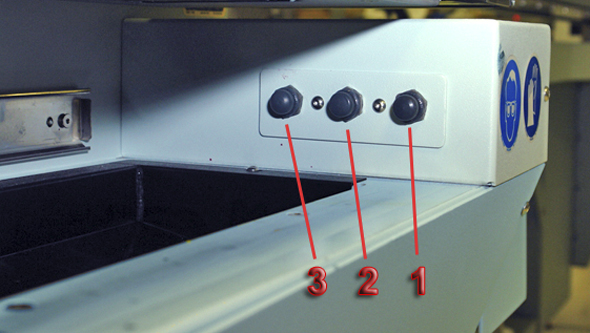

Ci sono tre interruttori all'interno della stazione di manutenzione. Questi interruttori possono essere azionati in qualsiasi ordine. Ad esempio, è possibile premere l'interruttore centrale per far sollevare il carrello in modo da eliminare i residui dalla parte inferiore del carrello anche quando non è richiesto un intervento di spurgo di pulizia.

Interruttore 1 per spurgare l'inchiostro (il metodo preferito consiste nell'utilizzare la IU come nella fase 3 qui sotto)
Interruttore 2 per sollevare il carrello
Interruttore 3 per attivare la pompa di aspirazione

Interruttori della stazione di manutenzione

Procedura

Verificare che la temperatura dell'inchiostro sia almeno 40° C (104° Fahrenheit) prima di iniziare la manutenzione delle testine di stampa.
Far scorrere lo sportello dalla parte inferiore del carrello per accedere alla stazione di manutenzione.
Selezionare la scheda Manutenzione e quindi l'icona Manutenzione manuale nell'angolo in alto a destra per aprire la schermata Assistente di manutenzione manuale nella quale è possibile selezionare i canali dell'inchiostro da spurgare.

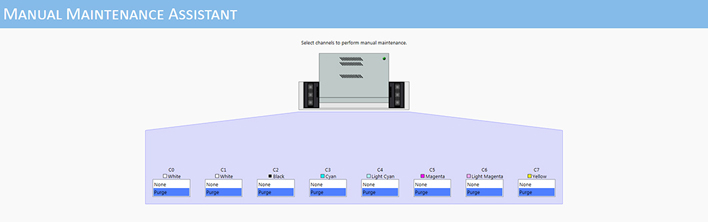

Selezionare gli specifici canali dell'inchiostro da spurgare facendo clic su "Spurgo". Nell'esempio sottostante tutti i canali dell'inchiostro sono selezionati.
Premere il pulsante Spurgo (1) per iniziare uno spurgo standard dell'inchiostro dai canali selezionati. Il carrello si abbassa fino all'altezza di spurgo.
Per eseguire uno Spurgo prolungato, premere il pulsante Spurgo per più di 5 secondi. Gli spurghi prolungati possono essere necessari se non si ottiene un risultato accettabile con uno spurgo standard.
Premere il pulsante centrale (2) per sollevare il carrello alla sua massima altezza e seguire la caduta dell'inchiostro dalle testine. Attendere sino a che la maggior parte dell'inchiostro smette di gocciolare. Non attendere troppo però: in questo caso, infatti, inchiostro ed eventuali detriti vengono nuovamente aspirati all'interno della testina di stampa.
IMPORTANTE
Fare attenzione a non fare impigliare e strappare il tubo della testina di aspirazione quando la si allontana dal suo supporto.

Premere il pulsante Aspirazione (3) per attivare la pompa dell'aspirazione. Prelevare la testina di aspirazione dal vassoio all'estremità sinistra della stazione di manutenzione. Pulire la testina di aspirazione con un panno nuovo, privo di pelucchi e pulito prima di pulire ciascun colore.
Testina di aspirazione di pulizia
IMPORTANTE
Nel passaggio successivo, iniziare con la testina di stampa di sinistra e procedere poi a destra, in quanto questo limita la possibilità che delle gocce di inchiostro cadano sul tubo. Inoltre, non esercitare una pressione eccessiva sulla testina di stampa in quanto si potrebbe farla uscire dalla sua sede, il che richiederebbe un intervento di assistenza.

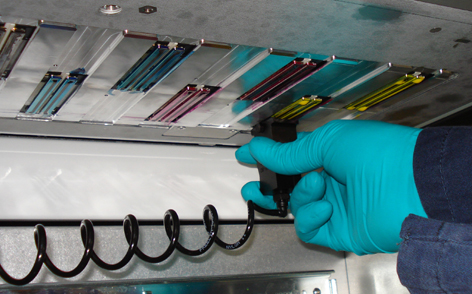

Far scorrere lentamente la testina di aspirazione lungo l'intera lunghezza di ogni testina di stampa a una velocità di circa 8 mm al secondo (8 secondi per testina di stampa). La testina di aspirazione scorre sulle guide di acciaio inossidabile della testina di stampa. Può essere necessario ripetere questo punto nei casi seguenti:
a) L'ispezione visiva della testina di stampa mostra segni di inchiostro residui sul piano degli ugelli;

b) La testina di aspirazione non è stata tenuta in piano durante lo spostamento sul piano degli ugelli;

b) La testina di aspirazione è stata estratta troppo rapidamente o in modo irregolare durante lo spostamento sul piano degli ugelli.

IMPORTANTE
Spostare lentamente all'indietro la testina di aspirazione in modo da non disperdere eccessi di inchiostro sul fronte e sui lati delle testine di stampa e di aspirazione. Se ci si muove troppo rapidamente, l'inchiostro viene spinto sul bordo superiore dell'apertura della testina di stampa nella vaschetta, dove è difficile vederlo e può causare problemi.

Pulizia della testina di stampa

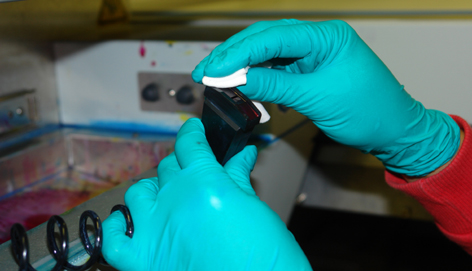

Pulire la testina di aspirazione con un panno nuovo, privo di pelucchi prima di passare alla testina di stampa successiva.
IMPORTANTE
Durante la manutenzione, fare attenzione a non toccare gli ugelli o la piastra degli ugelli dato che questo può danneggiare la testina di stampa.

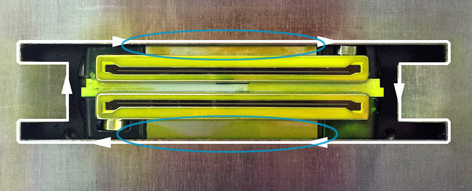

Usare un bastoncino di cotone asciutto per assorbire l'eventuale inchiostro eccedente dal bordo dell'apertura della testina di stampa nella vaschetta (vedere la linea bianca con frecce nell'immagine sottostante). Prestare particolare attenzione a rimuovere gli eventuali eccessi di inchiostro, liquido di risciacquo o alcol sulla piastra metallica tra la vaschetta e la testina di stampa (vedere l'area coperta dalle due ellissi nell'immagine sottostante). Si può usare un singolo bastoncino di cotone per ciascun canale di colore oppure lo si può usare sino a che si satura di inchiostro.
Riportare il cassetto della stazione di manutenzione nella posizione di chiusura. Il carrello ritornerà alla precedente altezza, in posizione di pronto alla stampa.
IMPORTANTE
Chiudere il cassetto lentamente per evitare di interferire con l'inchiostro nelle testine di stampa. Un urto consistente può rendere temporaneamente inattivi gli ugelli.
Stampare un foglio di controllo degli ugelli per valutare la qualità di stampa.
NOTA
Se la stampa del foglio di controllo degli ugelli mostra che una testina di stampa ha ancora alcuni ugelli inattivi è possibile far scivolare di nuovo la testina di aspirazione su quella testina di stampa. Quindi stampare un altro Controllo ugelli per verificare se ci sono ancora ugelli inattivi.
