Prinditöö juhtimise moodul

Prinditöö juhtimine

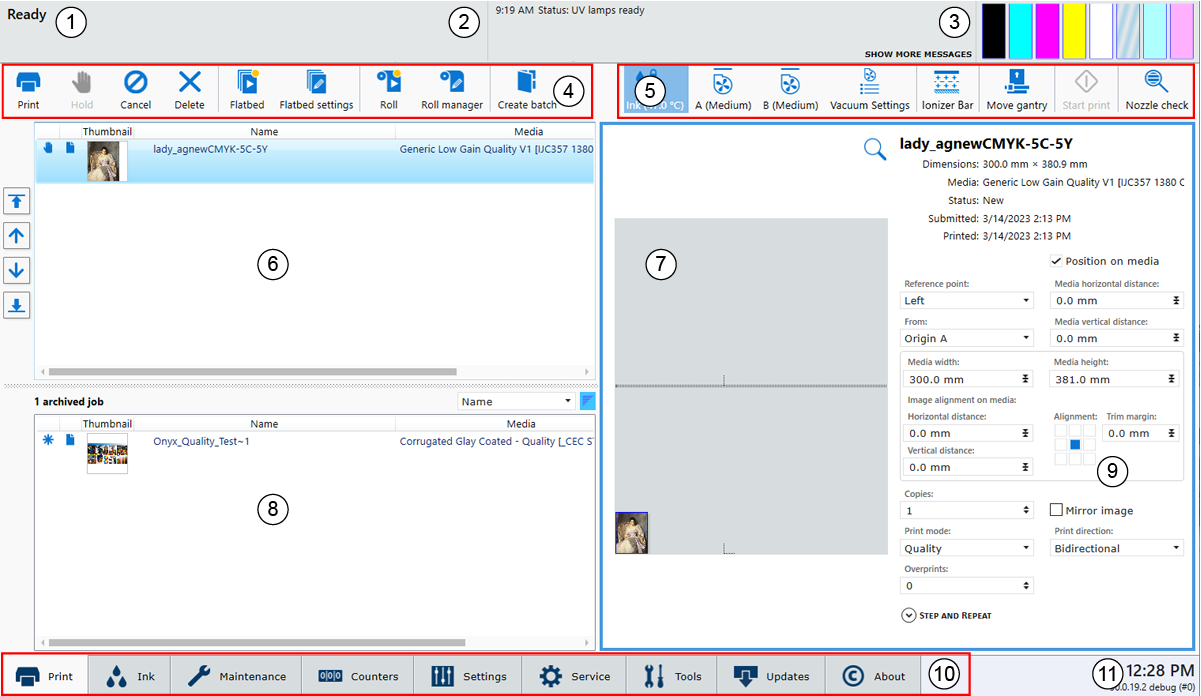

Prinditöö juhtimise mooduli komponendid

Töö juhtimiskomponentide selgitus

1) Töö ja printeri oleku paneel

Töö oleku paneel asub kuva ülemises vasakpoolses nurgas. Sellel kuvatakse teavet printeri praeguse oleku ja tööga seotud toimingute kohta.

• Printeri olek

• Praegu prinditava töö nimi

• Koopiate koguarv, prinditud koopiate arv ja printimise edenemine

• Ületrükkide edenemine ja ületrükkide arv, kui nende arv on nullist suurem

Kõik sissetulevad tööd lähevad otse aktiivsete tööde loendisse või tööde järjekorda.

Töö valimisel loendist tõstetakse töö esile ja värskendatakse töö teabeala.

Töö teabealal on näidatud nihked, prindirežiimi teave, koopiate ja ületrükkide arv ning kasutatava ONYXi profiili nimi. Kuvatakse ka prinditav pilt.

Töid võib loendis üles või alla nihutada ja neid võib kas printida, hoidele panna, tühistada või kustutada.

2) Printeri teadete (või logide) paneel

Printeri oleku paneel asub kuva ülemises parempoolses nurgas. Sellel kuvatakse printeri logi neli viimast rida, mis sisaldavad printeri tõrkeid, hoiatusi ja teabeteateid. Edasise logi vaatamiseks klõpsake linki „kuva rohkem“, et kuvada uus aken, kus on võimalik logi kerida.

3) Tindi olek

Tindisüsteemi olek. Klõpsake ikooni, et avada tindisüsteemi oleku dialoogiaken, kus kuvatakse tindiga seotud teavet. See sisaldab iga värvi tindi kohta järgmist teavet: aegumiskuupäev, tinditüübi kood, tindikoti olek, täitmise olek (kas tindiga täitmine on aktiivne) ja kas mahuti on täis. Dialoogiaknas kuvatakse ka prindipea praegust temperatuuri, meniski vaakumi taset ja läbipuhumisrõhku.

4) Käskude tööriistariba vasakule

Kuvab trükitöödega seotud toimingute ikoonid ja printeri tabeli kontrollimise ikoonid. Pange tähele, et mõnel neist on märgitud ja märkimata olek, mis väljendub ikooni erinevas ilmes vastavalt selle olekule.

Prinditöö	See käsk võib käivitada järgmised toimingud sõltuvalt kontekstist: Aktiveerib valitud inaktiivse töö, viies selle aktiivsete loendisse. Vabastab ootele pandud töö. Vabastab töö, millel tekkis praeguse töö käigus tõrge.
Pane töö ootele	Käsk võib käivitada järgmised toimingud sõltuvalt kontekstist: Paneb aktiivse töö ootele. Ootab, kuni printer lõpetab praeguse koopia printimise ja paneb töö ootele.
Tühista töö	Käsk võib käivitada järgmised toimingud sõltuvalt kontekstist: Inaktiveerib valitud aktiivse töö, viies selle inaktiivsete loendisse. Pange tähele, et eriotstarbelisi väljatrükke ei viia inaktiivsete loendisse. Tühistab praegu prinditava töö ja viib selle inaktiivsete loendisse. Pange tähele, et esimene klõps tühistab printimise, kuid kelk jätkab tindi õigeks kuivamiseks kuivatamiskäike. Teine klõps seiskab prinditöö koheselt.
Kustuta töö	Kustutab töö printerist. Kuid te ei saa praegu prinditavat tööd kustutada.
Tasapinnaline	Lubab või keelab tasapinnalise printimise prindijärjekorra. See tuleb valida, et lubada tasapinnaline printimine juhul, kui printer on teinud algkäivituse või pärast printeri lähtestamist pärast tõrget.
Tasapinnalise printimine sätted	Automaatselt kuvatav dialoogiaken, kui nõutav on kinnitus. Kui aken sulgub enne Kinnituse valimist, saate akna selle nupu klõpsamisega uuesti avada. Kandja parameetrid Sisestage või kinnitage kandja paksus. Printer reguleerib automaatselt kelgu kõrguse, et saada õige prindipilu vastavalt kandja määratud paksusele. Kandja paksuse kinnitamine on nõutav ainult prinditöö esimese koopia korral, kui seda ei muudetud printimise käigus. Kui printimise käigus muudeti kandja paksust, siis on kinnitus enne järgmise koopia printimist nõutav. UV LED-di võimsuse reguleerimine Võimaldab operaatoril iga UV LED-ploki väljundvõimsust eraldi reguleerida. Lambi eluea pikendamiseks kasutage kõige madalamat sätet, mis tagab antud kandja korral õige kuivatamise. Esi- ja tagaserv on määratud kelgu liikumise suhtes. Selle sätte lubamiseks või keelamiseks vt jaotise Kasutajaliides sätete leheküljelt „Ühenda lampide juhtseadised“. Lubamise korral sobitab see funktsioon tagumise UV LED-ploki võimsuse automaatselt eesmise UV LED-ploki võimsuse muutumisega. Tagumise UV LED-ploki võimsust saab eraldi reguleerida, kui see säte pole lubatud.
Rull	Lubab või keelab Rullkandja valiku prindijärjekorra (see võimaldab kontrollida kandja parameetreid enne töö tegeliku printimise algust). Rullkandja prinditöid ei prindita, kui see ikoon pole valitud. NOTE Rullkandja prinditööd ei nõua kasutaja sekkumist prinditöö käivitamiseks, kui Rulli moodul on juba algväärtustatud (vt Rullkandja haldur RMO-s). Kui see ikoon on valitud ja töö olekuks ei ole Ootel, algavad rullkandja tööd automaatselt töö saabumisel printerisse.
Rulli haldur	Rulli haldur võimaldab operaatoril kandjat laadida ja maha laadida ning Rulli mooduli algväärtustada selliselt, et rullkandja pingsus on määratud ja rull on valmis printimiseks.
Loo pakett	Pakettrežiimis töötamisel saadetakse üksikud prinditööd RIP-ist printerisse ja seejärel liidetakse printeris, et luua pakett-töö tasapinnaliseks printimiseks. Pakettrežiimi töödel on kaks tüüpi: Liittöö ja Eksemplarhaaval. Liittöö paketis prinditakse kõik pildid katkematult ühele tervikkandjale. Liittöö pakettrežiimi saab kasutada enam kui kolme andmekihi tõhusaks printimiseks ja/või prindirežiimide ühendamiseks ühte pakett-töösse. Eksemplarhaaval töötava paketi korral prinditakse üksikute prinditööde komplekt eraldi kandjatele ja seejärel korratakse vajadusel printimist vastavalt komplekti koopiate arvule. Iga prinditöö vahelisel ajal liigub portaal seisuasendisse. Nüüd vahetatakse kandja ja selle paksus kinnitatakse. Jätkamiseks järgmise koopia printimisega tuleb vajutada nuppu Start. Vaadake üksikasjalikumaid selgitusi ja näiteid Kliendirakenduste infolehest 45 „Pakettrežiimi töö“ meie veebisaidilt https://graphiplaza.cpp.canon.

5) Käsurea tööriistariba paremal

Kuvab ikoonid tinditemperatuuri, laua vaakumi, ionisaatoririba (valikuline), portaali liigutamise, trükitööde käivitamise/peatamise ja düüsikontrolli printimise kohta. Pange tähele, et mõnel neist on märgitud ja märkimata olek, mis väljendub ikooni erinevas ilmes vastavalt selle olekule.

Tindi temperatuuri reguleerimine	Selle ikooni abil lülitatakse tindikuumutit sisse ja välja ning kuvatakse ka tindi temperatuuri. Nupu olek peegeldab tindikuumuti olekut. Valitud olek tähendab, et tindikuumuti on sisse lülitatud. Enne, kui prinditöö alustab printimist ja teostatakse õige automaatne hooldus, peavad prindipead olema töötemperatuuril (45 °C / 113 °F). See tähendab, et tindikuumutus peab jääma kogu ajaks sisselülitatuks! NOTE Nupu vilkumine näitab tõrget. Tindisüsteemi kontrollimiseks klõpsake nuppu Tindi olek.
Laua vaakum	Selle ikooni abil juhitakse laua vaakumit ja ikoon dubleerib laua vaakumi jalgpedaali tööd. Nupp näitab laua vaakumi tegelikku olekut. Kasutusel on automaatne ajalõpufunktsioon, mis lülitab laua vaakumi välja. Tegelik väljalülitusaeg määratakse Sätete moodulist Printeri alt. NOTE XTF-tabelis on kaks ikooni, üks iga tsooni jaoks: Vaakum A Vaakum B NOTE Pärast väljalülitamist ei saa vaakumit tagasi sisse lülitada umbes 5 sekundi vältel.
Tolmuimeja seaded	Voolutabeli seaded Määrake vaakumtase vaakumtsooni kohta.
Ionisaatoribaar (vabatahtlik)	Viidatakse ka kui staatilise allasurumise valik. Kui see valik on aktiveeritud, vähendab see andmekandja staatilist laengut. Vähendab tindi poolt tekitatavat udu trükitud pildil. NOTE Mõnede andmekandjate (Dibond) puhul võib olla parem keelata riba.
Liiguta portaali	Liigutab portaali pargitud asendist kasutaja määratud asendisse.
Start Print	Seda ikooni saab kasutada tasapinnalise prinditöö alustamiseks (sama funktsioon on ka laual asuval füüsilisel nupul).
Düüsikontroll	Ikoon asustab aktiivsete tööde loendi tööga, mis prindib düüside kontrollmustri. Düüside kontroll-väljatrükki kasutatakse düüside tõrgete tuvastamiseks, mis võivad põhjustada ribade tekkimist väljatrükkidele või muid prindi kvaliteedi probleeme. Kui te ei taha düüside kontrollimist loendi alguspunkti paigutada, siis võite selle soovitud kohta panna. Seda tehakse töö liigutamisega kasutataval kandjal soovitud kohta Töö paigutuse eelvaate alal. NOTE Teabe saamiseks düüside kontrollimise funktsiooni kasutamise kohta düüside tõrkeotsingul vt jaotist Prindipeade hooldus peatükist Hooldus.

6) Aktiivsete prinditööde loend (Prindijärjekord)

Aktiivsete tööde loend koosneb tööde loendist, tööde arvestuse kokkuvõttest ülaservas ja tööde järjestuse juhtnuppudest vasakul. Tööde arvestuse kokkuvõttes kuvatakse aktiivsete tööde koguarv ja hoidele pandud tööde arv. Tööde järjestuse juhtnuppudega saab muuta printimiseks järjekorda pandud tööde järjestust. Aktiivsete tööde loendil on järgmised omadused/funktsioonid:

• Kõik sissetulevad tööd ONYXi töövoost lähevad otse aktiivsete tööde loendisse.

• Pärast töö printimist läheb see automaatselt aktiivsete tööde loendist inaktiivsete tööde loendisse.

• Operaator võib töid ümber paigutada, lohistades neid aktiivsetest tööde loendist inaktiivsetesse tööde loendisse ja vastupidi (seda ei saa teha printimiseks ettevalmistatava tööga).

• Kõik tööd kohtsalvestatakse printeri kõvakettale.

• Töö valimisel tõstetakse töö esile ja värskendatakse töö teabeala.

• Töid võib aktiivses loendis üles/alla nihutada, kasutades vasakul asuvat nuppu. Töid võib kas printida, hoidele panna, tühistada või kustutada. Aktiivsest loendist kustutatud tööd teisaldatakse inaktiivsete loendisse.

• Kustutatud tööd eemaldatakse kõvakettalt ja need pole enam kättesaadavad (v.a Eriotstarbelised väljatrükid, mida ei saa kustutada).

• Praegu prinditavat tööd saab panna ootele või tühistada. Tühistatud töö läheb aktiivsete tööde loendist inaktiivsete tööde loendisse.

Kuidas hallata prinditööde loendi ilmet ja sisu

Võite muuta tööloendi veergude järjekorda, iga veeru laiust ja milliseid veerge kuvatakse.

1. Muutke veergude järjekorda veeru pealdise lohistamisega teise asukohta.

2. Muutke veeru laiust veeru päiseid eraldaval vertikaaljoonel klõpsates ja seda vasakule või paremale lohistades.

3. Valige kuvatavad veerud paremklõpsuga veeru päisel ja seejärel klõpsake veeru nimel, et see lisada või eemaldada. Märkega veerud on kuval nähtavad ja veerge, millel märge puudub, ei kuvata.

NOTE

Veergude esialgset ilmet saab taastada, tehes paremklõpsu ükskõik millise veeru päisel (nimel) ja valides Taasta vaikesätted.

Veergude haldust saab rakendada ka Inaktiivsete prinditööde loendile (vt punkt 8 allpool) ja samuti Pakettrežiimi tööde loendile (vt peatükk 5, „Pakettrežiimis printimine“).

7) Töö paigutuse eelvaade

Laua paigutuse eelvaatekujutisel kuvatakse printimise asukoht ja pildi proportsionaalne esitus laua suhtes. Suuminupp kuva allservas parempoolses nurgas avab eelvaate hüpikakna. Kui eelvaatekujutis pole saadaval, kasutatakse kohatäitena vastava suurusega valget boksi ja suuminuppu ei kuvata.

Eelvaatekujutist võib ümber paigutada seda aknas lohistades (toimingu käigus värskendatakse nihete välju automaatselt).

Kui pilt on tegeliku lauaala piiridest väljas, siis märgitakse see ala laua eelvaates punasega.

Kui pilt on lõikevaru piiridest väljas, siis märgitakse see ala laua eelvaates kollasega.

Rullkandja prinditööde korral kuvatakse ainult pildi keskmine osa, kui see ei mahu aknasse. Neid ei saa aknas teise kohta lohistada.

8) Inaktiivsete prinditööde loend (arhiiviloend)

Inaktiivsete tööde loend koosneb tabelist ja tööde arvestuse kokkuvõttest ülaservas. Tööde arvestuse kokkuvõttes kuvatakse inaktiivsete tööde koguarv. Loendit saab sortida vastava veeru päisel klõpsates. Ikoonid esimeses veerus näitavad töö liiki ja olekut. Neid saab kasutada loendi sortimiseks. Suuruste veergu sorditakse pildialal. Kuupäevade veergu sorditakse kuupäeva ja kellaaja liitväärtuse järgi. Inaktiivsete tööde loendil on järgmised omadused/funktsioonid:

• Operaator võib töid ümber paigutada, lohistades neid aktiivsetest tööde loendist inaktiivsete tööde loendisse ja vastupidi.

• Veerge saab hallata vastavalt punktis 6 Aktiivsete prinditööde loend kirjeldatule.

• Inaktiivsest loendist kustutatud tööd kustutatakse kõvakettalt.

9) Töö teabe ja parameetrite paneel

Töö teabealal kuvatakse ainult praegu valitud tööga seotud parameetreid. Näiteks ei kuvata rullkandja tööde korral ületrüki välja. Mõningaid parameetreid saab muuta.

Nihked	Parameetrite väärtuste muutmiseks klõpsake vastaval väljal ning kuvatakse ekraaniklaviatuur, mis võimaldab klõpsata soovitud numbritel. Võite kasutada ka Eelvaadet, et lohistada pilt soovitud kohta. Positsioon meedias - Ei: Horisontaalne kaugus Vertikaalkaugus Positsioon andmekandjal (Ei ole saadaval partiitööde puhul.) - Jah: Meedia horisontaalne kaugus - Sisestage meedia horisontaalne kaugus. Media vertikaalne kaugus - Sisestage meediumi vertikaalne kaugus. Media laius - Sisestage meedia laius (vaikimisi = pildi laius + meedia horisontaalne kaugus). Meedia kõrgus - Sisestage meedia kõrgus (vaikimisi = pildi kõrgus + meedia vertikaalne kaugus). Pildi joondamine andmekandjal - pildi nihke väärtused andmekandjal. Horisontaalne kaugus Vertikaalkaugus Alignment - Valib võrdluspunkti horisontaalse ja vertikaalse kauguse määramiseks. Vt Paigutage ja registreerige meediumid laual, lisateave.
Trimmimarginaal	Sisestage pildi kärpimise väärtus. Seadistus kärbib kõik küljed. Ei ole saadaval partiitööde puhul. Seda saab konfigureerida ainult töö tasandil. NOTE Kui teie meedium on väiksem kui pildi mõõtmed, kärbitakse pilt automaatselt.
Võrdluspunktid	Tabelis on kaks alguspunkti (XTF-l on 4 alguspunkti, kaks iga tsooni kohta), üks vasakus ja teine paremas nurgas. Väljapoole - Määrab kauguse vasakust alguspunktist meedia või pildi vasakusse alumisse nurka. Right - kaugus paremast alguspunktist meedia või pildi paremasse alumisse nurka. Kolm kohandatud võrdluspunkti saab konfigureerida vahekaardil [Settings]. Kohandatud punktid viitavad pildi vasakule alumisele nurgale ja on tsoonide A ja B puhul identsed.
Prindiparameetrid	Kuvab teabe praegu valitud prinditöö kohta: Koopiaid – kasutage hiirt suurendamiseks või vähendamiseks. Prindirežiim – prindirežiimid valitakse ONYX Thrive’is. Vaata allpool iga režiimi üksikasju. Prindi suund – Kahesuunaline ja Edasi või Tagasi ühesuunaliselt. Ületrükid – kui ületrükkide arv on seatud suuremaks kui 0 (null), prindib printer iga pilti uuesti mitu korda kandja samale kohale.
Töö paigutus	From - Võimaldab valida kas päritolu A, päritolu B või kahekordse päritolu (see on saadaval ainult XTF-mudelite puhul). Prindimeetod – Tasapinnaline või Rull. Peegelda kujutis – võimaldab horisontaalset orientatsiooni ümber pöörata. Sammukaupa korduv – valige ridade ja veergude arv, et määrata, mitu korda pilti ühel kandjalehel korratakse.

Trükkimisrežiimid

• Kõrge võtme režiim on kõige kiirem võimalik printimisrežiim. See sobib kõige paremini piltide saamiseks, mida iseloomustab väike tihedus ja piiratud kontrast. Sobib ainult vaatamiseks suuremalt distantsilt.

• Express režiim on kasulik mõne meetri kauguselt vaadeldavate väljatrükkide jaoks. See võib saavutada tavalise värvitiheduse. See on parim piltide korral, millel pole ühtlase värviga või kõrge küllastusega suuri alasid.

• Tootmisrežiim (Classic ja Plus) võimaldab mitmesuguseid printimisvõimalusi. Nagu kõigi tindiprinterite kiirrežiimide puhul, ei ole düüside koondamine piisav, et alati ja kõigil andmekandjatel veatuid pilte saada. Sellest lähtuvalt võib osutuda vajalikuks printida mõned tööd režiimis Kvaliteet.

  Plussrežiimil on samad funktsioonid, kuid see pakub paremat tiheduse ühtlust keskmistes toonides. Plussrežiimid on vahetatavad Arizona kasutajaliidese teiste tootmisrežiimidega. Saadaval ainult mudeliga Arizona 2380.

• Tootmise kiire (klassikaline ja pluss) režiim on tootmisrežiimi kompaktsemalt trükitud variant. See vähendab trükkimisaega umbes 25%, kuid sõltub tööks heletsüaane ja helemagenta tindi olemasolust kaubaaluses. Saadaval ainult siis, kui kasutatakse valikulist kuuevärvilist tindikonfiguratsiooni (CMYKcm).

  Plussrežiimil on samad funktsioonid, kuid see pakub paremat tiheduse ühtlust keskmistes toonides. Plussrežiimid on vahetatavad Arizona kasutajaliidese teiste tootmisrežiimidega. Saadaval ainult mudeliga Arizona 2380.

• Kvaliteet (Classic ja Plus) tagab suurepärase pildikvaliteedi ja sobib paljude pilditüüpide jaoks ning näeb enamiku andmekandjate puhul hea välja.

  Plussrežiimil on samad funktsioonid, kuid see pakub paremat tiheduse ühtlust keskmistes toonides. Plussrežiimid on vahetatavad Arizona kasutajaliidese teiste kvaliteedirežiimidega. Saadaval ainult mudeliga Arizona 2380.

• Kvaliteet-Smooth (Classic ja Plus) režiim on kvaliteedirežiim, mis tagab kõrgeima pildikvaliteedi. See on 13-käiguline printimisrežiim klientidele, kes eelistavad printimiskvaliteeti kiirusele.

  Plussrežiimil on samad funktsioonid, kuid see pakub paremat tiheduse ühtlust keskmistes toonides. Plussrežiimid on vahetatavad Arizona kasutajaliidese teiste kvaliteedirežiimidega. Saadaval ainult mudeliga Arizona 2380.

• Kvaliteet-tihedus (Classic ja Plus) režiim kahekordistab kvaliteedirežiimis ettevalmistatud töö tiheduse taustvalgustatud meediumirakenduste jaoks. Õhukeste trükiplaadil olevate materjalide puhul, mis võivad end lampide kuumuse mõjul väänduda või veidi liikuda, tagab see režiim parema pildi registreerimise kui Overprint, sest see trükitakse ühe käiguga.

  Plussrežiimil on samad funktsioonid, kuid see pakub paremat tiheduse ühtlust keskmistes toonides. Plussrežiimid on vahetatavad Arizona kasutajaliidese teiste kvaliteedirežiimidega. Saadaval ainult mudeliga Arizona 2380.

• Režiim Quality-Matte (Classic ja Plus) annab kogu pildile mati viimistluse. See on kasulik mõne kandja, näiteks FomeCore, GatorPlast või Styrene puhul, kuna nende kandjate puhul kipub läikiv kujutis olema matt joonega iga riba lõpus. Kvaliteetne matt lahendab selle probleemi. Saadaval ainult siis, kui kasutatakse valikulist kuuevärvilist tindikombinatsiooni (CMYKcm), mis sisaldab heledat tsüaani ja heledat magenta tinti.

  Plussrežiimil on samad funktsioonid, kuid see pakub paremat tiheduse ühtlust keskmistes toonides. Plussrežiimid on vahetatavad Arizona kasutajaliidese teiste kvaliteedirežiimidega. Saadaval ainult mudeliga Arizona 2380.

  NOTE

  Mõned prindirežiimid Kvaliteet on vahetatavad printeri kasutajaliideses. Näiteks kui esitatava töö jaoks on režiimiks määratud Kvaliteet, võib printeri kasutajaliidese Prinditöö moodulis valida režiimiks Kvaliteetne matt või Kvaliteetne tihedus. See muudab töö printimise häälestust seda töövoost uuesti esitamata.

• Kvaliteetne kihiline režiim võimaldab paigutada mitu kihti ühte trükitöösse. See on kõige kasulikum valge tindiga trükkimisel (vt peatükk Valge tindi töövoo haldamine). Kõik lisakihid tuleb konfigureerida ONYXi tarkvaras. Pole saadaval mudeli Arizona 2340 korral.

  NOTE

  Arizona kasutajaliideses on võimalik vahetada kvaliteedi- või kvaliteeditiheduse printimisrežiimi.

• Kauniteosed režiimi kasutatakse siis, kui detailid on olulised ja kiirus ei ole oluline. See on heaks valikuks juhul, kui pildil on tekst või peened üksikasjad ning samuti ühtlase värviga pinnad.

• High Definition režiim pakub suuremat eraldusvõimet ja rohkem detaile kui Fine Art, eriti väga väikese teksti või peente joonte puhul.

• Lakk (kõrgläikega). Pole saadaval mudeli Arizona 2340 korral.

10) Printeriliidese mooduli vahekaardid

Vahekaardid võimaldavad vahetada printeri erinevaid funktsionaalseid mooduleid. Klõpsake vahekaarti, et kuvada iga saadaoleva mooduliga seotud kuva.

11) Tarkvaraversiooni number

Kuvab praegu installitud printeri tarkvaraversiooni ja praeguse kellaaja.
