Nyomtatási munka vezérlése modul

Nyomtatási munka vezérlése

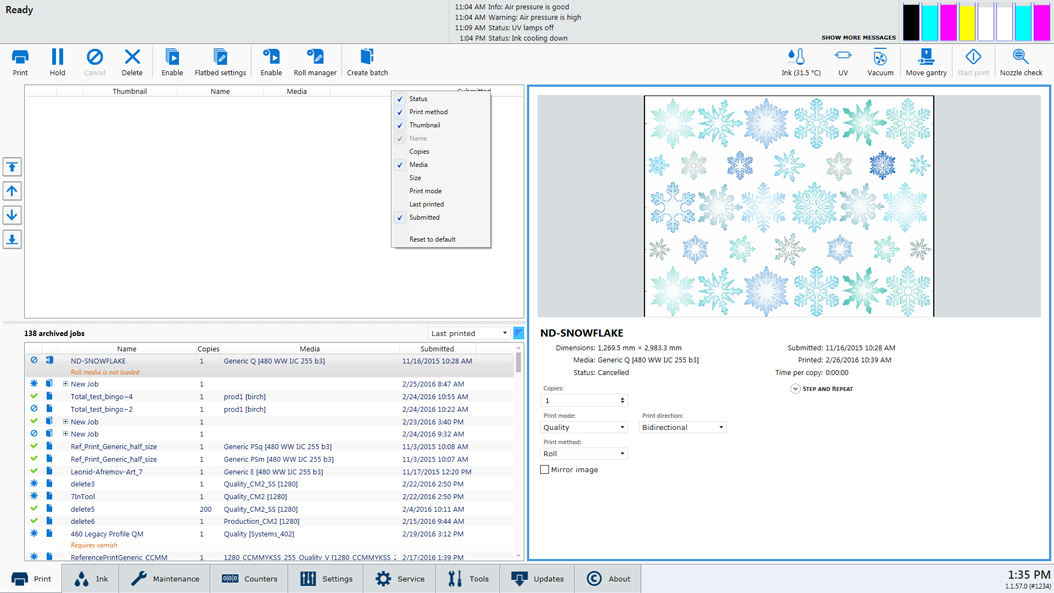

A Nyomtatási munka vezérlés modul alkotóelemei

Munkavezérlési alkotóelemek részletei

1) Munka és nyomtató állapota panel

A munka állapot panel a kijelző képernyő bal felső sarkában látható. A nyomtató vagy a munkatevékenységek aktuális állapotáról mutat információkat.

• Nyomtató állapota

• Aktuális nyomtatási munka neve

• Teljes példányszám, elkészült példányok száma, nyomtatás előrehaladása

• Felülnyomtatás előrehaladása és felülnyomtatások száma, ha nullánál nagyobb

Minden bejövő munka egyenesen az aktív munkák listájához vagy a munkasorhoz adódik.

A lista valamelyik munkájának kiválasztásakor a munka kiemelést kap és frissül a munkainformációk területe.

A munkainformációk területe mutatja az ofszeteket, a nyomtatási mód információkat, a példányok és felülnyomtatások számát és a használt ONYX profil nevét. A nyomtatandó kép is megjelenik.

A munkák felfelé vagy lefelé mozgathatók a listában, és nyomtathatók, megtarthatók, törölhetők vagy törölhetők.

2) Nyomtató üzenetei (vagy napló) panel

A nyomtató állapot panel a kijelző jobb felső sarkában látható. Az utolsó négy sort mutatja a nyomtató naplóból, amely a hibákat, figyelmeztetéseket és tájékoztató üzeneteket tartalmazza. A „többet mutat” linkre kattintva megjelenő új ablak ad lehetőséget a napló görgetés útján történő végignézésére.

3) Festékállapot

Festékrendszer állapot. A ikonra kattintva megnyílik a tintarendszer állapotáról szóló párbeszédpanel, amely a tintával kapcsolatos információkat jeleníti meg. Ez minden egyes tintaszínhez a következőket tartalmazza: lejárati dátum, tintatípus kód, tintazacskó állapota, töltési állapot (aktív-e a tintatöltés), és hogy tele van-e a tartály. A párbeszédpanel a nyomtatófej aktuális hőmérsékletét, a meniszkusz vákuumszintjét és az öblítési nyomást is mutatja.

4 & 5) Parancs eszköztár

Az eszköztár ikonjain keresztül kezelhető a nyomtató (az alábbi táblázat a parancs eszköztárban megjelenített sorrendjükben mutatja az ikonokat). Egyes ikonoknál a kijelölve és a kijelölés megszüntetve állapotot az ikon eltérő megjelenése mutatja.

Parancs eszköztár

Parancs eszköztár ikonok részletei
Nyomtatási munka	Ez a parancs esettől függően az alábbi műveleteket végezheti: Az aktív listára áthelyezve aktiválja a kiválasztott inaktív munkát. Egy tartott munka tartását megszünteti. Egy aktuálisan hibát mutatott munka tartását megszünteti.
Munka tartása	A parancs esettől függően az alábbi műveleteket végezheti: Egy aktív munkát tartásba helyez. Megvárja, amíg a nyomtató befejezi az éppen nyomtatott példányt, majd a munkát tartásba helyezi.
Munka elvetése	A parancs esettől függően az alábbi műveleteket végezheti: Az inaktív listára áthelyezve útján inaktiválja a kiválasztott aktív munkát. A Speciális nyomatok azonban nem lesznek áthelyezve az inaktív listára. Elveti és áthelyezi az inaktív listára az éppen nyomtatott munkát. Ne feledje, hogy az első kattintás elveti a nyomtatást, de a kocsi folytatja a szárítást, hogy a festék kellően kikeményedjen. A második kattintásra azonnal befejeződik a nyomtatási munka.
Munka törlése	Törli a munkát a nyomtatóból. Az éppen nyomtatott munka azonban nem törölhető.
Síkágy engedélyezése	Engedélyezi vagy letiltja a síkágy nyomtatási sort. A nyomtató betöltődésekor, vagy hiba miatti reset után ezt kell kiválasztani a síkágyas nyomtatás engedélyezéséhez.
Síkágy beállításai	Megerősítés esetén automatikusan megjelenik egy párbeszédablak. Ha a Megerősítés kiválasztása előtt kerül bezárásra, erre a gombra kattintva nyitható meg újra. Médiaparaméterek Adja vagy erősítse meg a média vastagságát. A nyomtató a kocsimagasságot automatikusan beállítva hozza létre az adott médiavastagsághoz megfelelő nyomtatási hézagot. A médiavastagság megerősítése csak a nyomtatási munka első példányához szükséges, ha az értéket nem módosítják nyomtatás közben. Ha a médiavastagság értékét nyomtatás közben módosítják, megerősítés szükséges a következő példány nyomtatása előtt. UV LED teljesítményvezérlés Segítségével a kezelő minden UV LED egység teljesítményét külön vezérelheti. A lámpák hosszabb élettartamához az adott hordozó megfelelő száradását biztosító legalacsonyabb beállítást kell használni. Az első és hátsó szegély viszonyítási alapja a kocsi haladási iránya. A beállítás engedélyezéséhez vagy letiltásához lásd „A lámpavezérlések összekapcsolása” Beállítások oldal Felhasználói felület szakaszát. Engedélyezésekor a funkció automatikusan illeszkedik a hátsó UV LED egység teljesítményéhez, ha az első UV LED egység teljesítménye változik. Akkor is egyénileg igazítható a hátsó UV LED egység teljesítménye, ha ez a beállítás nincs engedélyezve.
Tekercs engedélyezése	Engedélyezi vagy letiltja a Tekercses hordozó opció nyomtatási sort (ily módon biztosított a médiaparaméterek ellenőrzése még a munka nyomtatása előtt). A Tekercses hordozó nyomtatási munkák csak az ikon kiválasztása esetén indulnak. MEGJEGYZÉS A tekercses média nyomtatási feladatok nem igényelnek felhasználói műveleteket a nyomtatási feladat elindításához, miután a tekercses modul inicializálódott (lásd a tekercses média kezelőjét az RMO-ban). Az ikon kiválasztásakor, és ha a munka állapota nincs tartásba helyezve, a tekercses hordozó nyomtatási munka automatikusan elindul, amikor a nyomtató megkapja a munkát.
Tekercskezelő	A tekercskezelő lehetővé teszi a kezelő számára a hordozó be- és kirakodását, valamint a tekercsmodul inicializálását, hogy a tekercs hordozó feszültsége be legyen állítva, és a tekercs készen álljon a nyomtatásra.
Köteg létrehozása	Kötegelt módban az egyes nyomtatási munkákat a RIP a nyomtatóhoz küldi, majd azokból a nyomtatón egyesülve kötegelt munka jön létre síkágyas nyomtatáshoz. Kötegelt módban kétféle munka lehet: Kompozit és Leválogatott. Kompozit kötegnél az összes kép nyomtatása megszakítás nélkül történik egyetlen hordozódarabra. Kompozit kötegelt módban hatékonyan nyomtatható háromnál több adatréteg és/vagy keverhetők a nyomtatási módok egy kötegelt munkához. Leválogatott kötegnél az egyedi nyomtatási munkák szettben nyomtatódnak egyedi hordozódarabokra, majd ezt ismételve a szettből igény szerinti számú példány készül. A nyomtatási munkák között az állvány parkoló állásba kerül. Megtörténik a média módosítása és a médiavastagság megerősítése. A következő példány nyomtatásához a start gomb megnyomása szükséges. További részleteket és példákat a https://graphiplaza.cpp.canon webhelyünkön található Ügyfél alkalmazási közlemény 45. száma („Kötegelt mód”) tartalmaz.
Festékhőmérséklet vezérlése	Ez az ikon vezérli a festékmelegítőt és jeleníti meg a festékhőmérsékletet. A gomb állapota a festékmelegítő állapotát tükrözi. Ha nem használják, a melegítő két óra után kikapcsol (az időtartamot egy szerviztechnikus négy órára növelheti). A gomb kiválasztás megszüntetve állapotra vált, amikor a beállított időtartam lejártakor kikapcsol a festékmelegítő. A nyomtatófejeknek üzemi hőmérsékletre (45°C / 113°F) kell melegedniük a nyomtatási munka elindulása előtt. MEGJEGYZÉS A gomb villogása hibát jelez. Kattintson a Festékállapot gombra a festékrendszer ellenőrzéséhez.
Asztalvákuum	Ez az ikon vezérli az asztal vákuumot és ugyanazt a szerepet tölti be, mint az asztal vákuum lábkapcsoló. A gomb az asztal vákuum aktuális állapotát tükrözi. Az asztal vákuum automatikus időzítéssel kapcsolható le. Az adott időtartam a Nyomtató alatti Beállítások modulban állítható be. MEGJEGYZÉS Lekapcsolása után a vákuum körülbelül 5 másodpercig nem kapcsolható vissza.
Állvány mozgatása	Az állványt a parkolt helyzetéből az asztal közepére mozgatja.
Start	Ez az ikon síkágyas nyomtatási munka indítására szolgál (ahogy az asztalon lévő fizikai gomb).
Fúvókaellenőrzés	Ez az ikon a fúvóka-ellenőrző minta nyomtatására szolgáló munkát jelzi az aktív munkák listáján. A fúvóka-ellenőrző nyomattal azonosítható a fúvókák kiesése, ami banding és egyéb nyomatminőségi problémák okozására képes. Ha nem a kezdőpontnál kívánja, akkor tetszés szerint bárhova elhelyezheti a fúvóka-ellenőrző nyomatot. Ehhez az aktuális hordozón mozgassa a nyomatot tetszés szerint bárhova a Munkaelhelyezés előnézet területén. MEGJEGYZÉS A Karbantartás fejezet Nyomtatófej karbantartása című része tájékoztat arról, hogy a fúvókaellenőrzés miként segíthet a fúvókakihagyások elhárításában.

6) Aktív munkák listája (Nyomtatási sor)

Az aktív munkák listáját a munkák listája, a felül lévő munkaszám összegzés és a balra található munka sorrend vezérlőgombok alkotják. A munkaszám összegzésben az aktív munkák száma és a tartásba tett munkák száma látható. A munka sorrend vezérlőgombokkal módosítható a nyomtatásra váró munkák sorrendje. Az aktív munkák listájának jellemzői:

• Az ONYX munkafolyamatból kiadott minden bejövő munka közvetlenül az aktív munkák listájába kerül.

• Kinyomtatása után a munka automatikusan átkerül az aktív munkák listájáról az inaktív munkák listájára.

• A kezelő az aktív és az inaktív munkák listája között áthúzással mozgathatja a munkákat (kivéve a nyomtatási előkészítés alatti munkákat).

• Az összes munka tárolása helyben, a nyomtató merevlemezén történik.

• Egy kiválasztásakor a munka kiemelést kap és frissül a munkainformációk területe.

• Az aktív listán lévő munkák felfelé/lefelé mozgathatók a bal oldali gombbal. A munkák nyomtathatók, tarthatók, törölhetők vagy törölhetők. Az aktív listáról törölt munkák az inaktív listára kerülnek.

• A törölt munkák törlődnek a merevlemezről és többé nem érhetők el (a Speciális nyomatok kivételével, amelyek nem törölhetők).

• Az aktuális nyomtatási feladat szüneteltethető vagy törölhető. A törölt feladat az aktívból az inaktív nyomtatási feladatok listájára kerül.

A nyomtatási munkák listája megjelenésének és tartalmának kezelése

Vezérelhető a munkák listáján látható oszlopok sorrendje, minden oszlop szélessége, valamint a kijelzőn megjelenő oszlopok is.

1. Az oszlop fejlécek új helyre húzásával szabályozza az oszlopok sorrendjét.

2. Az oszlop fejléceket elválasztó függőleges vonalra kattintva módosítsa az adott oszlop szélességét.

3. Jobb egérgombbal az oszlopok fejlécére kattintva válassza ki a megjelenítendő oszlopokat, majd az oszlopnévre kattintva végezze el a hozzáadást vagy eltávolítást. A pipa jelű oszlopok megjelennek a kijelzőn, a pipa jel nélküliek viszont nem láthatók.

MEGJEGYZÉS

Jobb egérgombbal az oszlopfejre (névre) kattintva és az Alapértelmezések visszaállítása pontot kiválasztva visszaállítható az oszlopok eredeti megjelenése.

Ez az oszlopkezelés az inaktív nyomtatási munkák listájára (lásd 8.) és a kötegelt módú munkák listájára (lásd: Kötegelt módú nyomtatás) is alkalmazható.

7) Munkaelhelyezés előnézet

A táblaelhelyezés előnézetben látható a nyomtatás helye és a kép táblához viszonyított százalékos megjelenítése. A jobb alsó sarokban lévő zoom gombbal egy előugró előnézet ablak aktiválható. Ha nincs előnézet kép, akkor helykitöltőként egy megfelelő méretű fehér négyzet látható, a zoom gomb pedig nem jelenik meg.

Beállításához az előnézet képet az ablak körül lehet húzni (ezzel automatikusan frissülnek az ofszet mezők).

Ha egy kép az adott táblaterületen kívül esik, ez a terület piros színnel van jelölve a tábla előnézeten.

Ha egy kép a kifutóterületen kívül esik, ez a terület sárga színnel van jelölve a tábla előnézeten.

Tekercses hordozó nyomtatási munkáknál csak a kép közepe látszik, ha nem fér bele az ablakba. Áthelyezése nem végezhető el az ablakba való behúzásával.

8) Aktív nyomtatási munkák listája (Archív lista)

Az inaktív munkák listáját a felül lévő tábla és munkaszám összegzés alkotja. A munkaszám összegzésben az inaktív munkák száma látható. A lista a megfelelő oszlop fejlécére kattintva rendezhető. Az első oszlopban lévő ikonok jelzik a munka típusát és állapotát. Ezzel végezhető a lista rendezése. A méretoszlop rendezése képterület szerint történik. A dátumoszlop rendezése a dátum és idő közös értéke szerint történik. Az inaktív munkák listájának jellemzői:

• A kezelő az aktív és az inaktív munkák listája között áthúzással mozgathatja a munkákat.

• Az oszlopok a 6. pontban az aktív nyomtatási munkák listájánál leírtak szerint kezelhetők.

• Az inaktív listáról törölt munkák törlődnek a merevlemezről.

9) Munkainformációk és paraméterek panel

A munkainformációk területen csak az éppen kiválasztott munka munkaparaméterei láthatók. A Felülnyomtatások mező például nem jelenik meg a tekercses hordozó munkáknál. Egyes paraméterek módosíthatók.

Nyomtatási módok részletei

• A Szupergyors mód az Arizona 1300 sorozatnál elérhető leggyorsabb nyomtatási mód. Kisebb sűrűségű és korlátozott kontrasztú képek nyomtatásához a legjobb választás.

• Az Expressz mód gyorsan nyomtat, de a képminőséghez minden fúvókának dolgoznia kell. A legjobb olyan képeknél, amelyek nem tartalmaznak nagy egyszínű vagy magas telítettségű területeket.

• A Nyomdai mód a nyomtatási eredmények széles skáláját biztosítja. Amint az bármely tintasugaras nyomtató nagysebességű módjainál megszokott, nincs elég fúvóka-redundancia ahhoz, hogy mindig, minden hordozón hibátlan képek készüljenek. Emiatt szükség lehet egyes termékek Minőségi módban történő nyomtatására.

• A Gyors nyomdai mód valójában a Nyomdai mód tömörített változata. Körülbelül 25%-kal rövidíti le a nyomtatási időt, de mindezt a világos ciánkék és világos bíbor festékek jelenléte határozza meg. Ennek eredményeképpen ez az üzemmód csak az opcionális nyolc színű tintakonfiguráció (CMYKcmWW/WV) használata esetén érhető el, amely csak az Arizona 1380-as modellnél érhető el.

• A Minőség mód kiváló képminőséget ad, sokféle képtípushoz alkalmas és a legtöbb hordozón jól mutat.

• A Minőség/Sűrűség mód megduplázza a sűrűséget a hátsó világítású hordozóknál. Síkágyas hordozóknál, amelyeket enyhén elgörbíthet vagy elmozdíthat a lámpák hője, a Felülnyomtatásnál jobb képillesztést ad ez a mód, mivel egy állványmenetben történik.

• A Minőség/Réteges móddal több réteg helyezhető el az adott nyomtatási munkában. Ez leginkább akkor hasznos, ha fehér tintával nyomtat (lásd a fejezetet: Fehér tinta / lakk munkafolyamat kezelése). Ehhez extra rétegeket kell konfigurálni az ONYX szoftverben. Arizona 1340 modellnél nem áll rendelkezésre.

  Megjegyzés: A Minőség/Sűrűség vagy Réteges mód használatakor a Nyomtatási munka modulban egy legördülő menüből választható ki a Minőség/Sűrűség vagy a Minőség/Réteges (a menüben módosítható az ONYX szoftver konfigurálása).

• A Minőség/Matt mód a teljes képnek matt felületet biztosít. Egyes hordozóknál (pl. FomeCore, GatorPlast vagy sztirol) jól használható, mert ezeknél a fényes képek minden sáv végén matt jelleget kapnak. A Minőség/Matt megoldja ezt a problémát. Ez az üzemmód csak az opcionális nyolc színű tintakonfiguráció (CMYKcmWW/WV) használata esetén érhető el, amely magában foglalja a világos cián és a világos magenta tintákat.

  MEGJEGYZÉS

  Egyes Minőség nyomtatási módok a nyomtató felhasználói felületén is felcserélhetők. Ha például az adott munka Minőség módot ír elő, Minőség/Matt vagy Minőség/Sűrűség mód választható ki a Nyomtatási munka modulban a nyomtató felhasználói felületén. Ez úgy módosítja a munka nyomtatását, hogy nem kell azt újra feladni a munkafolyamatból.

• A Művészi mód akkor ajánlott, ha fontosak a részletek és nem szempont a gyorsaság. Jó választás, ha a képe szöveget vagy finom részleteket és egyszínű színeket tartalmaz.

• A Nagy felbontás mód a Művészi módnál is nagyobb felbontást biztosít, főleg a nagyon kis betűvel írt szövegeknél vagy finom vonalaknál.

10) Nyomtató felhasználói felülete modul lapjai

E lapok segítségével lehet váltogatni a nyomtató különböző üzemmódjai között. Az egyes lapokra kattintva megjeleníthető az elérhető modulokhoz társított képernyő.

11) Szoftver verziószáma

A aktuálisan telepített nyomtató szoftver verzióját és a pontos időt jeleníti meg.
