Spot Katman Aracı, ONYX Thrive adresinde, Adobe Photoshop veya Adobe Illustrator'da ek düzenleme yapmadan beyaz mürekkep veya vernik/parlaklık ile basılması gereken alanları tanımlamanıza yardımcı olan bir araçtır.
İki spot kanalı mevcuttur: Spot1 ve Spot2. Genel olarak Spot1 verileri beyaz mürekkep için, Spot2 verileri ise vernik/parlak için kullanılır. Ancak aynı spot veri beyaz mürekkep, vernik veya her ikisini birden basmak için kullanılabilir.
Araç, ONYX Job Editor adresinde Renk Düzeltme sekmesinde bulunur.
Spot veri kanalları içeren bir ONYX profili (ortam modeli) kullanarak Job Editor adresinde bir yazdırma işi açın.
Ren Düzeltmeleri sekmesini seçin.

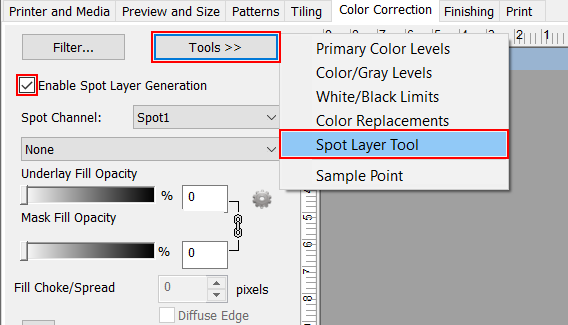

Araçlar üzerine tıklayarak Spot Katmanı Aracını seçin. Bu, özellikler setini açacaktır.
Aracı etkinleştirmek için Spot Katmanı Oluşturmayı Etkinleştir seçeneğini işaretleyin.
NOT
Eğer Etkinleştir onay kutusu aktifleşmiyorsa, işi açmak için kullandığınız medya, Kaliteli-Katmanlı yazdırma modu ile yapılandırılmamıştır. İşiJob Editor adresinde açmadan önce ortamınızı Media Manager'da spot mürekkebi destekleyecek şekilde oluşturun veya düzenleyin (veya https://graphiplaza.cpp.canonweb sitesinden bir beyaz mürekkepli ortam modeli indirin).
Veri oluşturmak için kullanacağınız spot kanalı seçin.
Genel olarak Spot 1 verileri beyaz mürekkep için, Spot 2 verileri ise vernik için kullanılır.
Araç, çok sayıda gelişmiş seçeneklere sahiptir ve bu bölüm, istediğiniz sonuçları elde etmek için bunları nasıl ayarlayacağınızı anlatmaktadır.
Tasarımın spot kanalına eklenecek ve beyaz veya vernik/parlak olarak basılacak alanını seçin.
Hiçbiri
Spot veri tanımlanmamıştır
Taşırma Dolgusu
Bu seçenek, altlık ve maske dolgularını bir araya getirerek tüm görüntü (sınırlayıcı kutu) için bir taşma dolgusu oluşturur. Bu seçeneği işaretlediğinizde, taban ve maske dolgusu ayar çubukları birlikte kilitlenerek %100 olarak ayarlanır. Taşırma dolgusunun opaklığını, bu ayar çubuklarından herhangi birini kaydırarak değiştirebilirsiniz.
Görüntü Alanını Doldur
Bu seçenek, altlık olmadan görüntü için bir dolgu oluşturur. Beyaz (ortam rengi) hariç her renk görüntü alanı olarak ayarlanır. Altlık Dolgu Opaklığı 0, Maske Dolgu Opaklığı %0 olarak ayarlanır. Kaydırıcılardan birini hareket ettirerek opaklığı değiştirebilirsiniz.
Görüntü Olmayan Alanı Doldurun
Bu seçenek, görüntü olmadan altlık için bir dolgu oluşturur. Beyaz (ortam rengi) her zaman Görüntü Dışı / Altlık olarak ayarlanır. Altlık Dolgu Opaklığı %0, Maske Dolgu Opaklığı 0 olarak ayarlanır. Kaydırıcılardan birini hareket ettirerek opaklığı değiştirebilirsiniz.
Özel
Kaydırıcılardan birini hareket ettirerek görüntünün veya alt katmanın opaklığını tanımlayın.
Özel dolgu seçenekleri
Altlık Dolgu Opaklığı: Görüntü olmayan verilerin opaklığı. Beyaz (ortam rengi) Görüntü Dışı olarak ayarlanmıştır. 100 opaklığa sahip veriler spot kanalına (Spot1 veya Spot 2) eklenecektir. Spot kanalından veri silmek için bir maske de kullanabilirsiniz.
Maske Dolgu Opaklığı: Görüntü verilerinin opaklığı. Beyaz (ortam rengi) hariç her renk görüntü alanı olarak ayarlanır. 100 opaklığa sahip veriler spot kanalına (Spot1 veya Spot 2) eklenecektir. Spot kanalından veri silmek için bir maske de kullanabilirsiniz.
Boğ ve Yay: Sıkıştırma, tabanın dış kenarlarını azaltır. Görselinizin kenarlarından beyaz yerleri çıkartmak için sıkıştırmayı kullanın. Yayma, taban dolgusunun dış kenarlarını arttırır. Görselinizin çevresinde bir boşluk olmasını istiyorsanız yayma işlemini kullanın. Sıkıştırma ve Yayma, birlikte çalışır. Kaydırıcı üzerindeki her işaret 1 piksel genişliğinde boğulmayı veya 10 piksele kadar yayılmayı temsil eder (+-) . Jikle değerinin 3 tik olmasını öneriyoruz.
NOT
İş Düzenleyici'deki gerçek önizleme yazdırılandan abartılıdır. Bu abartılı görünüm, kayar ayar çubuğunun hareketinin sonuçlarını görmenizi daha kolay hale getirir.
Dağınık Kenar: Dolgu için yumuşak bir kenar yaratmak amacıyla tabandan maskeye kademeli bir geçiş sağlamak için bu seçeneği kullanın. Bu seçeneğin kullanılmasını önermeyiz.
Taşma dolguları, altlık dolguları veya görüntü alanı dolguları oluşturmak için Nokta Katmanı Aracını kullanmak istiyorsanız, istenen sonuçları elde etmek için her zaman bir maske veya ortam rengi ayarlamanız gerekmez.
Medya rengini ayarlama
İş Düzenleyicisinde ortamın rengini önizlemek için.
Medya rengini kullanan ve elenecek (basılmayacak) ancak spot kanalın bir parçası olması gereken alanları belirlemek için.
Ortam rengini ayarlamak için, renk seçiciyi etkinleştirmek üzere örnek kutusuna tıklayın veya önizlemeden rengi seçmek için aşağı açılır oku kullanın. Beyaz, varsayılan ortam rengi olarak ayarlanmıştır.
Maske Ayarla
Maske alanını tanımlayan bir renk seçebilirsiniz (spot kanal seçiminden silinecek veriler).
Eğer yazdırdığınız görselde maske alanından daha fazla beyaz verileri bulunuyorsa, maske olarak kullanmak üzere dosyanın başka yerinde kullanılmamış bir arka plan rengi ayarlamanız gerekecektir. Resminizin aynı renkteki kısımlarını seçmeden maske seçiminin yapılmasını sağlamak için Illustrator'da maske görevi görecek bir katman oluşturmak gerekir.
İş akışı:
Maske rengi eklemek için tasarımınızı Adobe Illustrator
Dikdörtgen Aracını kullanarak resminizin etrafında bir kutu oluşturun ve kutuyu resminizin hiçbir yerinde görünmeyen bir renkle doldurun. Bu örnek için kırmızı renk kullandık (%100 Pembe ve %100 Sarıdan oluşan).
Bu dörtgeni görsel verinizin arkasına,ya altına ya da aşağıda yeni bir katmana yerleştirin. Bu katman için Üst Üste Yazdırma niteliklerinin seçilmesi gerekli değildir.

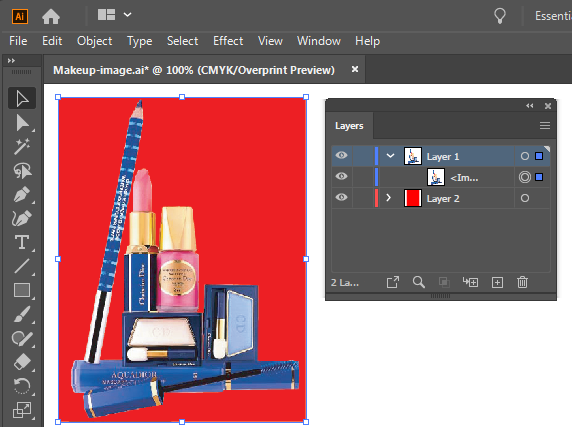

Hazırlana dosya, aşağıdaki örneğe benzer görünmelidir.
Dosyayı ONYX Thrive- İş Düzenleyici- Spot Katman Aracı'nda açın
Maske rengini ayarlama
Renk seçiciyi etkinleştirmek için örnek kutusunu işaretleyin veya rengi ön-izlemeden seçmek için açılır menü ok işaretini kullanın. Kırmızı arka planı seçin. Maske olarak seçtiğiniz renk Spot kanalının bir parçası olmayacaktır.
Maske rengini ayarladıysanız, büyük olasılıkla medya rengini kullanmak için tasarımın bir kısmının kaldırılmasını istiyorsunuzdur. Maske için nakavt seçeneğini seçin. "Çıkartma" terimi, seçimden çıkartma anlamına gelmektedir.
Çıkartma Yok - Çıktınızın görüntülenmesine yardımcı olmak için medya rengini ayarladıysanız, bu seçeneği seçin. Bu, görseli ve spot verilerini herhangi bir çıkartma yapmadan yazdıracaktır.
Spot Knockout - Bu seçeneği seçerseniz, RIP-Queue görüntü verilerinin ayarladığınız maske rengiyle eşleştiği her yerde spot verilerini kaldırır. Spot verilerini çıkartmak ama yine de medya rengine uyan görsel verilerini yazdırmak için bu seçeneği kullanın.
Tam Nakavt - Bu seçeneği seçerseniz, RIP-Queue görüntü verilerinin ayarladığınız maske rengiyle eşleştiği her yerde nokta verilerini ve görüntü verilerini kaldırır. Spot verilerini ve görsel verilerini çıkartarak medyanın tamamen görünmesini istediğinizde bu seçeneği kullanın.
NOT
Medya rengi yönetimi "Çıkartma Yok" olarak ayarlanmadığı sürece oluşturma seçenekleri, dolgu seçenekleri ile birlikte kullanılır. Görseldeki medya renginin tasarım boyunca görünmesini istiyorsanız, önce dolgu seçeneklerinizi tanımlamalı, ardından medya rengini ayarlamalı ve "Spot Knockout" veya "Full Knockout" seçeneklerinden birini seçmelisiniz.
Maske tam nakavta ayarlanmıştır. Spot kanalı görüntü alanını dolduracak şekilde ayarlanır ancak maske verileri seçimden kaldırılır. Bu, görüntüdeki kırmızı arka planın yazdırılmayacağı anlamına gelir.
Filtre
Ayarlarınızı tanımladıktan sonra, benzer işlerde kullanmak üzere bir Filtreyi dışa aktararak kaydedin. Filtreler, aynı ayarları kullanan çok sayıda işin yazdırma sürecini otomatikleştirmek amacıyla Hızlı Ayarlara uygulanabilecek global renk düzeltmesidir.
NOT
Bir iş için Hızlı Ayar ve Filtre ayarlarının çoğu, istenirse RIP-Queue veya İş Düzenleyici'de geçersiz kılınabilir.
