A Spot Layer eszköz egy olyan eszköz a ONYX Thrive oldalon, amely segít meghatározni azokat a területeket, amelyeket fehér tintával vagy lakkozással/fényesre kell nyomtatni, további Adobe Photoshop vagy Adobe Illustrator szerkesztés nélkül.
Két spot csatorna áll rendelkezésre: Spot1 és Spot2. Általában a Spot1 adatot a fehér tinta, a Spot2 adatot pedig a lakk/fényes tinta esetében használják. Ugyanazok a spot adatok azonban felhasználhatók fehér tinta, lakk vagy mindkettő nyomtatására.
Az eszköz a ONYX Job Editor oldalon található a Színkorrekció lapon.
Nyisson meg egy nyomtatási feladatot a Job Editor oldalon egy olyan ONYX-profil (médiamodell) használatával, amely spot adatcsatornákat tartalmaz.
Válassza ki a Színkorrekció lapot.
Az Eszközökre kattintva válassza ki a spot réteg eszközt. Ekkor megnyílik a szolgáltatáskészlet.
Az eszköz aktiválásához jelölje be a Spot réteg generálás engedélyezés lehetőséget.
MEGJEGYZÉS
Ha az Engedélyezés jelölőnégyzet nem aktiválódik, akkor a munka megnyitásához használt hordozó konfigurálása nem a Minőség/Réteges móddal történt. Hozzon létre vagy szerkessze a médiát úgy, hogy támogassa a spot tintát a Media Managerben, mielőtt megnyitja a munkát aJob Editor oldalon (vagy töltsön le egy fehér tintás médiamodellt a https://graphiplaza.cpp.canonweboldalról).
Válassza ki az adatok létrehozásához használni kívánt spot csatornát.
Általában a Spot 1 adatot fehér tintára, a Spot 2 adatot pedig lakkra használják.
Az eszköz számos speciális lehetőséget kínál, amelyek az e részben tárgyaltak alapján a kívánt eredmények eléréséhez állíthatók be.
Válassza ki a mintának azt a területét, amely a spot csatornához kerül, és fehér vagy lakk/fényes színben kerül nyomtatásra.
Nincs
Nincsenek spot adatok meghatározva
Flood kitöltés
Ez a beállítás az egész képre (határoló dobozra) egy elárasztott kitöltést hoz létre az aláfestés és a maszk kitöltésének kombinálásával. Kiválasztásakor a háttér és maszk kitöltés csúszkák együtt mozognak és beállításuk 100%. Bármelyik csúszkával módosítható a flood kitöltés átlátszatlansága.
Képterület kitöltése
Ez az opció az aláfestés nélküli kép kitöltését generálja. A fehér (médiaszín) kivételével minden szín képterületként van beállítva. Az Underlay Fill Opacity 100%-ra van állítva, a Mask Fill Opacity 0%-ra. Az átlátszatlanságot a csúszkák bármelyikének mozgatásával módosíthatja.
Nem képi terület kitöltése
Ez az opció a kép nélküli kitöltést generálja az aláfestéshez. A fehér (médiaszín) mindig a Nem kép / Aláfestés beállítása. Az Underlay Fill Opacity 0%-ra, a Mask Fill Opacity 100%-ra van állítva. Az átlátszatlanságot a csúszkák bármelyikének mozgatásával módosíthatja.
Custom
Határozza meg a kép vagy az aláfestés átlátszatlanságát a csúszkák mozgatásával.
Egyedi kitöltési lehetőségek
Alátöltés kitöltési átlátszatlanság: A nem képi adatok átlátszatlansága. A fehér (médiaszín) nem képként van beállítva. A 100%-os átlátszatlanságú adatok a spot csatornához (Spot1 vagy Spot 2) kerülnek hozzáadásra. Egy maszk segítségével törölheti az adatokat a spot csatornáról.
Maszk kitöltési átlátszatlanság: A képadatok átlátszatlansága. A fehér (médiaszín) kivételével minden szín képterületként van beállítva. A 100%-os átlátszatlanságú adatok a spot csatornához (Spot1 vagy Spot 2) kerülnek hozzáadásra. Egy maszk segítségével törölheti az adatokat a spot csatornáról.
Choke és Spread: Az összenyomás csökkenti a háttér külső szegélyét. Összenyomással távolítható el a kép szegélyéből kilógó fehér. A széthúzás növeli a háttér kitöltés külső szegélyét. A széthúzással szándékosan állíthat be gyűrűt a kép szegélye körül. Az összenyomás és a széthúzás tandemben működnek. A csúszkán minden egyes jelölés 1 pixel szélességű fojtást vagy 10 pixelig terjedő terjedést jelent (+-) . A fojtási értéket 3 tickre javasoljuk.
MEGJEGYZÉS
A munkaszerkesztőben megjelenő tényleges előnézet eltúlzott a nyomtatáshoz képest. Ez az eltúlzott nézet jobban mutatja a csúszka mozgatásának az eredményét.
Diffúz él: Ezt használja, ha a kitöltés lágy szegélye érdekében a háttérből a maszkba fokozatos átmenetet kíván elérni. Az opció használata nem ajánlott.
Ha a Spot Layer Tool eszközzel árnyékkitöltéseket, aláfestő kitöltéseket vagy képfelület kitöltéseket szeretne létrehozni, nem mindig szükséges maszkot vagy médiaszínt beállítani a kívánt eredmény eléréséhez.
A Média színének beállítása
A média színének előnézetének megtekintése a Munkaszerkesztőben.
Azon területek azonosítása, amelyek a médiaszínt használják, és amelyek ki lesznek ütve (nem lesznek kinyomtatva), de a spotcsatorna részét kell képezniük.
A médiaszín beállításához kattintson a mintadobozra a színválasztó aktiválásához, vagy a legördülő nyíl segítségével válassza ki a színt az előnézetből. Alapértelmezett médiaszínként a fehér van beállítva.
Maszk beállítása
Kiválaszthat egy színt, amely meghatározza a maszk területét (a spot csatorna kiválasztásából törlésre kerülő adatok).
Ha a nyomtatandó kép a maszk területén kívül is tartalmaz fehér adatokat, akkor a maszkhoz egy eltérő, a fájlban máshol nem használt háttérszínt kell beállítani. Ahhoz, hogy a maszk kiválasztása a kép azonos színű részeinek kijelölése nélkül történjen, az Illustratorban létre kell hozni egy réteget, amely a maszk szerepét tölti be.
Munkafolyamat:
A maszk színének hozzáadásához nyissa meg a tervét a Adobe Illustrator
Hozzon létre egy keretet a kép körül a Téglalap eszközzel, és töltse ki a keretet egy olyan színnel, amely nem jelenik meg sehol a képen. Ehhez a példához (100% bíborból és 100% sárgából alkotott) vöröset használtunk.
E téglalapot helyezze a képadatok mögé, akár alájuk, akár egy új alsó rétegben. Ehhez a réteghez nincs szükség Felülnyomtatás jellemzők kiválasztására.
Az előkészített fájl az alábbi példához legyen hasonló.
Nyissa meg a fájlt az ONYX Thrive- Job Editor- Spot Layer eszközben
A maszk színének beállítása
Kattintson a minta jelölőnégyzetre a színválasztó aktiválásához, vagy a legördülő listanyíllal válasszon színt az előnézetből. Válassza ki a piros hátteret. A maszkként kiválasztott szín nem lesz része a Spot csatornának.
Ha beállította a maszk színét, akkor jó eséllyel azt szeretné, hogy a rajz egy részét eltávolítsák, hogy a médiaszínt használhassa. Válassza ki a maszk kiütési opcióját. A „Kiütés” a kiválasztásból való eltávolítást jelenti.
No Knockout - Ha beállított egy médiaszínt, hogy segítsen a kimenet vizualizálásában, válassza ezt a lehetőséget. Ekkor a kép és a spot adatok kinyomtatása kiütés nélkül történik.
Spot Knockout - Ha ezt a lehetőséget választja, a RIP-Queue eltávolítja a spot adatokat minden olyan helyen, ahol a képadatok megegyeznek a beállított maszk színével. Ezt használja, ha fontos a spot adatok kiütése, de a médiaszínnel egyező képadatokat ki kívánja nyomtatni.
Full Knockout - Ha ezt a lehetőséget választja, a RIP-Queue eltávolítja a spot adatokat és a képadatokat minden olyan helyen, ahol a képadatok megegyeznek a beállított maszk színével. Ezt használja, ha fontos a spot adatok és a képadatok kiütése, hogy a médiaszín teljesen látható legyen.
MEGJEGYZÉS
A generálás opciók a fill opciókkal kombinálva használatosak, kivéve ha a médiaszín kezelés beállítása „Nincs kiütés”. Ha azt szeretné, hogy a kép médiaszíne megjelenjen a terven, először meg kell határoznia a kitöltési beállításokat, majd be kell állítania a médiaszínt, és vagy a "Spot Knockout" vagy a "Full Knockout" lehetőséget kell választania.

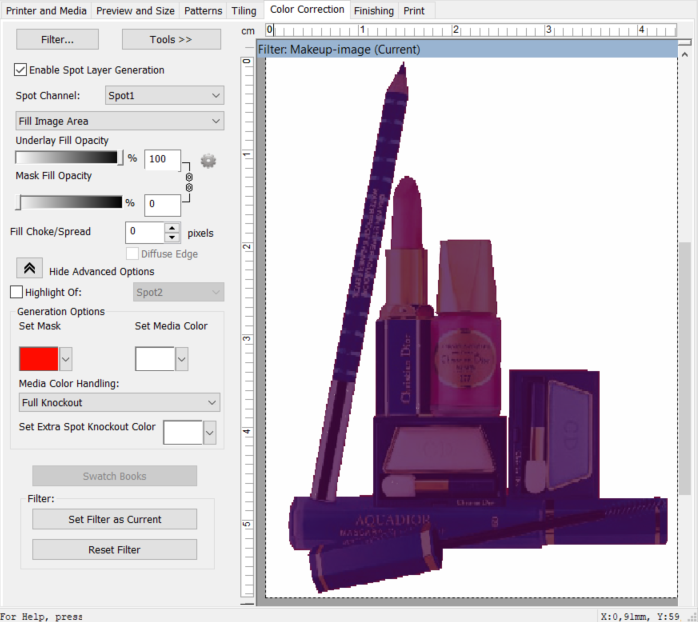

A maszk teljes kiütésre van állítva. A spot csatorna úgy van beállítva, hogy kitöltse a képterületet, de a maszkadatokat eltávolítja a kijelölésből. Ez azt jelenti, hogy a képen lévő piros hátteret nem kell kinyomtatni.
Szűrő
Miután meghatározta a beállításokat, mentse el azokat egy Szűrő exportálásával, hogy hasonló munkákhoz használhassa őket. Az általános színkorrekcióra szolgáló szűrőket a gyorsbeállításoknál alkalmazva automatizálható az ugyanolyan beállításokat használó munkák nyomtatási folyamata.
MEGJEGYZÉS
A gyorsbeállítások és szűrők beállításai közül sok a RIP-Queue vagy a Job Editor programban felülbírálható, ha szükséges.
