Pistekerrodtyökalulla voi asettaa kaksi pistetietojen tasoa määrittämään alueet, jossa Spot 1:n ja Spot 2:n tiedot lisätään tulostustyöhön. Työkalua käytetään Arizona -tulostimilla, joista kummallakin on kaksi ylimääräistä kanavaa toimittamaan lakkaa tai valkoista mustetta, sekä vain CMYK -tulostimilla. Sekä valkoinen muste että lakka voidaan tulostaa käyttämällä joko Spot 1- tai Spot 2 -tietoja. Samoja pistetietoja voidaan käyttää joko valkoisen musteen, lakan tai molempien tulostukseen.
Tässä osassa opit, miten pistekerrostyökalua käytetään ja miten sen asetukset tehdään. Työkalu tarjoaa monia vaihtoehtoja pistekerrosten tekemiseen, ja voit perehtyä niihin oman esimerkkitiedoston avulla oppiaksesi sen toiminnan. Muista, että toiminnot, joita asetat tällä työkalulla, toimivat onnistuneesti vain, kun niitä käytetään asianmukaisesti muodostettujen kerrosten kanssa. Työkalu sijaitsee osoitteessa Job Editor Värinkorjaus-välilehdellä.
Pistekerrostyökalussa on vaihtoehtoja pistekerrosten luontiin kuvalle ONYX Thrive -sovelluksessa kuvankäsittelysovellusten, kuten Illustrator tai Photoshop, sijasta. Työkalussa on lisävaihtoehtoja, jotka kuvataan tässä osiossa. Voit tehdä niiden asetukset niin, että saavutat halutut tulokset. Työkalun vaihtoehdot ja asetukset sen käyttöön pistetietojen luontiin on lueteltu tässä, ja niiden jälkeen kuvataan ohjeet niiden käyttöön.

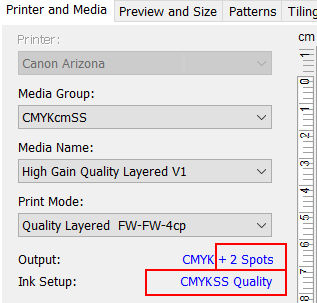

Avaa tulostustyö osoitteessa Job Editor käyttäen ONYX-profiilia (mediamallia), joka sisältää spot-tietokanavia.
Valitse värinkorjauksen välilehti.

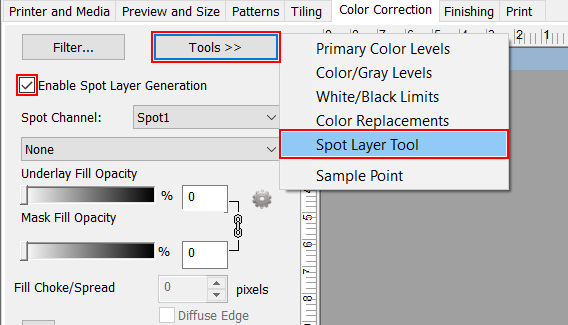

Napsauta työkalut ja valitse pistekerrostyökalu. Tämä avaa ominaisuuksien sarjan.
Aktivoi työkalu ottamalla käyttöön pistekerroksen luonti.
HUOMAUTUS
Jos Käytössä-valintaruutu ei aktivoidu, työn avaamisessa käyttämääsi materiaalia ei ole määritetty laatukerroksen tulostustavalle. Luo tai muokkaa mediaa niin, että se tukee spottimustetta Media Managerissa, ennen kuin avaat työn osoitteessaJob Editor (tai lataa valkoisen musteen media-malli verkkosivustolta).

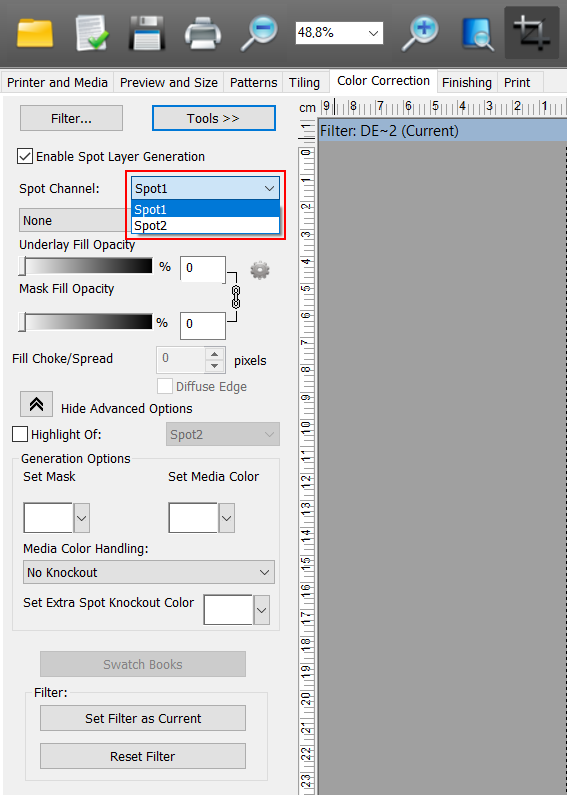

Valitse pistekanava, jota käytät tietojen luontiin, käytä sitten pistekerrostyökalun valintojen selityksiä tämän osion alussa työkalun käytön apuna.
Pistekerrostyökalulla on nämä vaihtoehdot:
Luontivaihtoehdot - Materiaalin asettaminen
Materiaalin värin asettaminen on valinnainen, ja sillä voi olla kaksinainen tarkoitus:
Jos haluat esikatsella mediaväriä osoitteessa Job Editor, voit asettaa mediavärin joko kuvasta tai värivalintavalikosta.
Jos kuvassa on alueita, joille käytetään materiaalin väriä ja haluat tätä väriä käsiteltävän erityisellä huolella. Jos haluat esimerkiksi materiaalin värin kuvasta näkyvän suunnitelman läpi, sinun on ensin määritettävä täyttövalinnat, asetettava sitten materiaalin väri ja määriteltävä materiaalin värin käsittelyvalinnoiksi joko "Pistepoisto" tai "Täyspoisto".
HUOMAUTUS
Luontivaihtoehtoja käytetään yhdessä täyttövaihtoehtojen kanssa paitsi, kun materiaalin värinkäsittelyksi on asetettu ”Ei poistoa”. Jos haluat käyttää pistekerrostyökalua täyttöjen, alustatäyttöjen tai maskitäyttöjen luontiin, ei ole aina tarpeen asettaa maskin tai materiaalin väriä haluttujen tulosten saamiseksi.
Materiaalin värin asettaminen: Aktivoi värin valitsin napsauttamalla näyttöruutua tai käytä värin valintavalikkoa avausnuolilla.

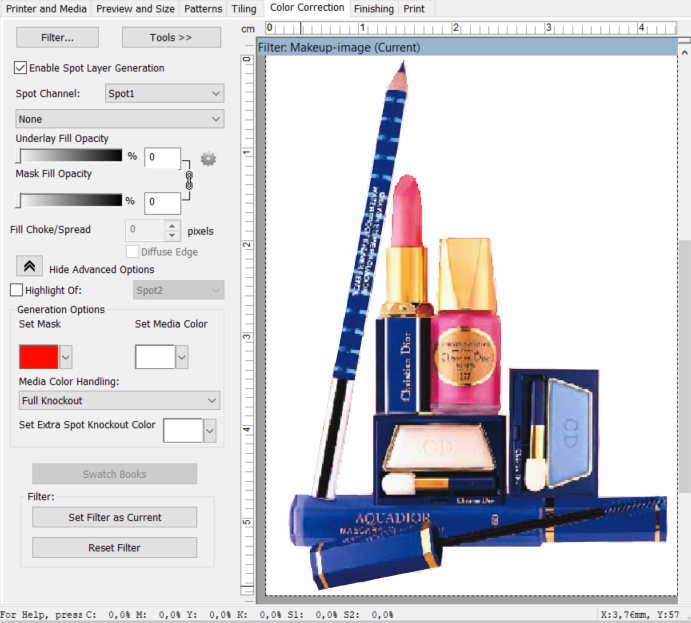

Luontivaihtoehdot - Maskin asettaminen
Maskin avulla voit määrittää alueen, jonka haluat tulostaa pistetiedoilla. Maskin värin asettaminen on valinnaista. Jos tulostettavassa kuvassa on valkoista dataa tai lakkaa muutoin kuin maskin alueella, sinun on määritettävä maskiksi eri taustaväri, jota ei käytetä missään muualla tiedostossa. Tämä on tehtävä kuvanmuokkausohjelmistossa, ennen kuin kuva tuodaan pistekerrostyökaluun.
Maskin värin asettaminen: Aktivoi värin valitsin napsauttamalla näyteruutua tai valitse väri esikatselusta avausnuolilla.
Luontivaihtoehdot - Materiaalin värinkäsittely
Jos olet asettanut materiaalin värin, sinulla on kolme vaihtoehtoa materiaalin värin käsittelyyn. Termi ”Poisto” tarkoittaa poistamista valinnasta. Jos olet asettanut materiaalin värin, on mahdollista, että haluat poistaa jokin osan suunnitelmaa materiaalin värin käyttämiseksi. Tämä on vaihtoehdot, joista voit valita:
Ei poistoa - Jos olet asettanut materiaalin värin tulosteen visualisoinnin avuksi, valitse tämä vaihtoehto. Tämä tulostaa kuvan ja pistetiedot ilman poistoa.
Pistepoisto - Jos valitset tämän vaihtoehdon, RIP-jono poistaa pistetiedot mistä tahansa paikasta, jossa kuvatiedot täsmäävät asettamasi materiaalin värin kanssa. Käytä tätä vaihtoehtoa, kun haluat poistaa pistetiedot mutta tulostaa silti kuvatiedot, jotka täsmäävät materiaalin värin kanssa.
Täyspoisto - Jos valitset tämän vaihtoehdon, RIP-jono poistaa pistetiedot ja kuvatiedot mistä tahansa paikasta, jossa kuvatiedot täsmäävät asettamasi materiaalin värin kanssa. Käytä tätä vaihtoehtoa, kun haluat poistaa pistetiedot ja kuvatiedot, mikä sallii materiaalin näkyä täysin läpi.
Pistekanava
Arizona 1300 Series -tulostimella on käytössä kaksi pistekanava. Tässä näkyvien nimien pitäisi olla samoja, joita käytit mediaa luodessasi Media Managerissa. Suositellut pistekanavien nimet ovat: "Spot 1" ja "Spot 2".
HUOMAUTUS
ONYX-ohjelmisto käsittelee nimiä Spot 1 ja Spot1 samanarvoisina. Väli merkkien "t" ja "1" välillä ei ole tärkeä, mutta "S"-kirjaimen on oltava aina iso.

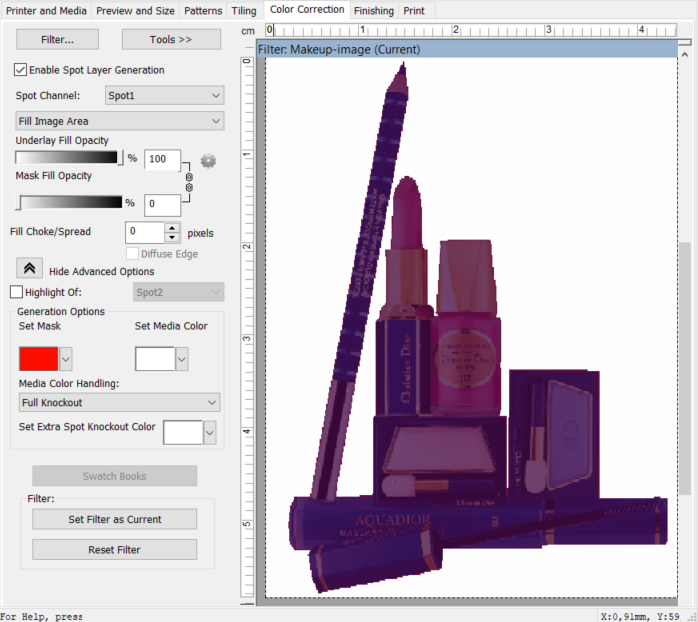

Täyttö
Tämä vaihtoehto luo täytön koko kuvalle yhdistämällä alusta- ja maskitäytöt yhteen. Kun valitset tämän vaihtoehdon, alusta- ja maskitäytön liukusäätimet lukkiutuvat yhteen ja ne on asetettu 100 %:iin. Voit muuttaa täytön peittokykyä siirtämällä jompaakumpaa liukusäädintä.
Alustatäytön peittokyky
Tällä vaihtoehdolla luodaan täyttö valittuun pistekanavaan, jossa kuvatiedot ovat. Täyttö luodaan mihin tahansa kohtaan, jossa kuvatiedot eivät täsmää maskin kanssa.
Maskitäytön peittokyky
Tällä vaihtoehdolla luodaan täyttö valittuun pistekanavaan, jossa maskitiedot ovat. Täyttö luodaan mihin tahansa kohtaan, jossa kuvatiedot täsmäävät maskin värin kanssa.
Kuristus ja levitys
Kuristus pienentää alustan ulkoreunaa. Käytä kuristusta, kun haluat poistaa valkoisen, joka pilkistää kuvan reunan alta. Levitys suurentaa alustatäytön ulkoreunaa. Käytä levitystä, kun haluat vapauttaa kehän kuvan reunan ympärillä. Kuristus ja levitys toimivat yhdessä. Jokainen merkki liukusäätimessä edustaa 1 pikselin leveyttä tai 10 pikselin (+-) leveyttä .Todellinen esikatselu osoitteessa Job Editor on liioiteltu verrattuna tulostettuun kuvaan. Tämä liioiteltu esitys helpottaa liikkuvan liukusäätimen tulosten näkemistä. Kun käytät pistekerrostyökalua maskeille, suosittelemme 3 merkin kuristusarvon käyttöä.
Hajotettu reuna
Käytä tätä vaihtoehtoa, kun haluat vähittäisen siirtymän alustasta maskiin luodaksesi täytölle pehmeän reunan. Emme suosittele tämän vaihtoehdon käyttöä.
Suodatin
Kun olet määrittänyt asetukset, tallenna ne viemällä suodatin, jota voi käyttää vastaavanlaisille töille. Suodattimet ovat globaali värinkorjaus, jota voidaan käyttää pika-asetuksille tulostusprosessin automatisointiin useille töille, joissa käytetään samoja asetuksia.
HUOMAUTUS
Monet työn pika-asetukset ja suodatinasetukset voidaan haluttaessa ohittaa RIP-jonossa tai osoitteessa Job Editor.
