La stazione di manutenzione è situata sotto al carrello. Quando si esegue la manutenzione delle testine di stampa, l'eventuale inchiostro in eccesso e i residui associati vengono rimossi dagli ugelli, in modo da ottenere una corretta nebulizzazione e ugelli sbloccati.
NOTA
Il piano degli ugelli sulla testina di stampa è dotato di un rivestimento impermeabile - il contatto con questa superficie può infatti influire sulle prestazioni della testina di stampa. Pulire il piano degli ugelli unicamente con la testina di aspirazione (o con i bastoncini di cotone forniti quando si segue tale procedura), perché in caso contrario si possono danneggiare gli ugelli e ridurre le prestazioni.
Accertarsi che il carrello sia nella posizione di parcheggio. Il carrello e il gantry ritornano automaticamente in questa posizione una volta stampata l'immagine. Non spostare il carrello o il gantry da questa posizione, in quanto si disattiverebbero le pompe dell'inchiostro, impedendo l'esecuzione dello spurgo dell'inchiostro, necessario per la manutenzione delle testine di stampa.
NOTA
Non è necessario spegnere le lampade UV in quanto sono oscurate. Se tuttavia sono accese, risulteranno molto calde ed occorre pertanto evitare di toccarle.
L'inchiostro deve essere a una temperatura operativa di almeno 40° C (104° Fahrenheit) prima di poter eseguire la manutenzione delle testine di stampa. Il modulo Controllo lavori dell'interfaccia utente visualizza la temperatura dell'inchiostro. Se la temperatura è bassa, attivare l'unità di riscaldamento dell'inchiostro facendo clic sulla relativa icona e poi monitorare il display della temperatura.
3010104959 Panno Poly Wipe 10 cm X 10 cm
ATTENZIONE
Il lato inferiore delle lampade UV potrebbe essere caldo: evitare quindi di toccarle. Inoltre, tenere presente che il carrello si sposta su e giù durante la manutenzione delle testine di stampa, presentando così il rischio di schiacciare le mani o le braccia qualora si trovassero nell'area sopra ai tre interruttori.
IMPORTANTE
NON esercitare una pressione eccessiva sulla testina di stampa in quanto si potrebbe farla uscire dalla sua sede, il che richiederebbe un intervento di assistenza.
NOTA

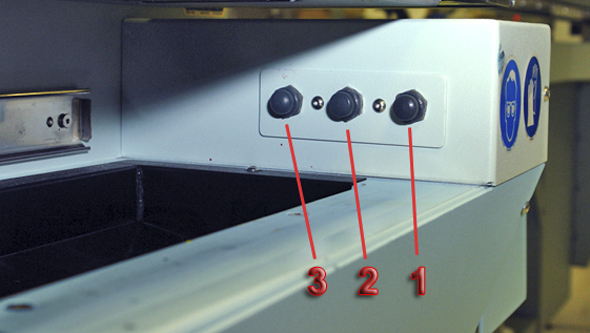

Interruttori della stazione di manutenzione:
Ci sono 3 interruttori all'interno della stazione di manutenzione. Questi interruttori possono essere azionati in qualsiasi ordine. Ad esempio, è possibile premere il secondo interruttore per far sollevare il carrello in modo da eliminare i residui dalla parte inferiore del carrello anche quando non è richiesto un intervento di spurgo di pulizia.
Interruttore 1 per eseguire lo spurgo dell'inchiostro
Interruttore 2 per sollevare il carrello
Interruttore 3 per attivare la pompa di aspirazione
Interruttori della stazione di manutenzioneVerificare che la temperatura dell'inchiostro sia almeno 40° C (104° Fahrenheit) prima di iniziare la manutenzione delle testine di stampa.
IMPORTANTE
Fare attenzione a non fare impigliare e strappare il tubo della testina di aspirazione quando la si allontana dal suo supporto.

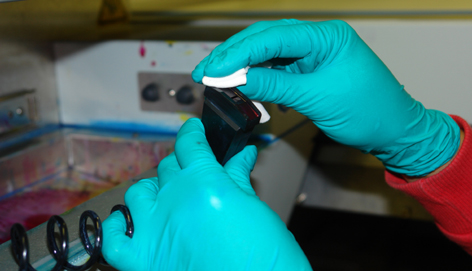

Testina di aspirazione di puliziaNOTA
Nel passaggio successivo, iniziare con la testina di stampa di sinistra e procedere poi a destra, in quanto questo limita la possibilità che delle gocce di inchiostro cadano sul tubo. Inoltre, non esercitare una pressione eccessiva sulla testina di stampa in quanto si potrebbe farla uscire dalla sua sede, il che richiederebbe un intervento di assistenza.

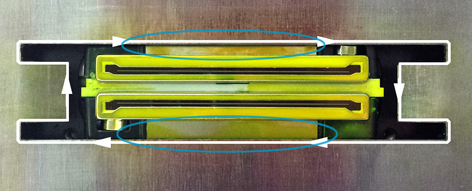

a) L'ispezione visiva della testina di stampa mostra segni di inchiostro residui sul piano degli ugelli;
b) La testina di aspirazione non è stata tenuta in piano durante lo spostamento sul piano degli ugelli;
b) La testina di aspirazione è stata estratta troppo rapidamente o in modo irregolare durante lo spostamento sul piano degli ugelli.

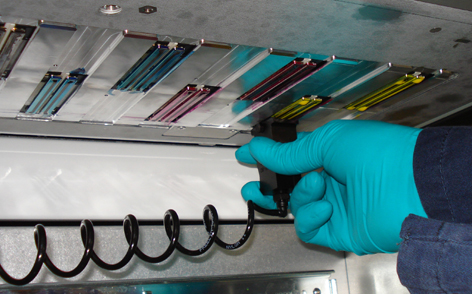

Pulizia della testina di stampaNOTA
Durante la manutenzione, fare attenzione a non toccare i piani degli ugelli, perché si potrebbe danneggiare la testina di stampa.
IMPORTANTE
Chiudere il cassetto lentamente per evitare di interferire con l'aspirazione dell'inchiostro. Un urto consistente può spezzare la membrana a vuoto. Questo consente l'accesso dell'aria nelle linee e intasa gli ugelli sino all'esecuzione di uno spurgo
NOTA
Se la stampa del foglio di controllo degli ugelli mostra che una testina di stampa ha ancora alcuni ugelli inattivi è possibile far scivolare di nuovo la testina di aspirazione su quella testina di stampa. Quindi stampare un altro foglio di controllo degli ugelli e se risultano ancora ugelli inattivi, eseguire la procedura di manutenzione della testina di stampa, ma soltanto sulle testine dello stesso colore (vedere Manutenzione per testine di stampa selezionate, qui sotto).
