您的打印机使用低流量、高压真空系统将打印介质固定在打印机吸台上。 真空泵用于抽空覆盖层和吸台之间的空气。 吸台表面的三个进气口通过一系列手动操作的流量阀连接到真空泵。 这些阀门用于激活或关闭默认的单个区域或任何定制的真空区域。 为了使系统有效地工作，在打印连接到活动真空区域的覆盖层上表面的所有圆孔时，必须盖住系统。 这样便形成了一个闭合的真空系统。 如果需要，系统将提供排放阀调整真空度。
默认真空区域
打印机出厂时配置了一个大型真空区域，其中可容纳最大的介质尺寸。 有两种建议的定制真空区域配置，一种使用公制单位，另一种使用英制单位。 这些区域可以设置用于通用介质尺寸，还可以致电维修技术人员进行修改。

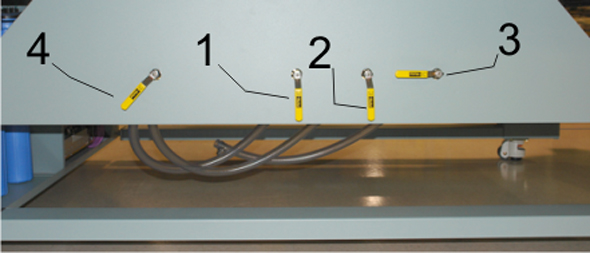

真空排放阀和真空区域控制手柄|
1 - 区域 1打开 |
2 - 区域 2 打开 |
||
|
3 - 区域 3 关闭 |
4 - 排放阀部分打开 |
这些控制件专用于定制的真空分区。如果仅使用工厂默认配置的一个大型分区，请确保全部三个手柄处于打开位置。创建定制分区时，三个控制阀将用于控制在打开吸台真空泵时对打印机吸台的哪些分区应用真空。要关闭分区，请顺时针旋转控制手柄四分之一圈。
如果打印机吸台只有一个大型真空分区，您必须对介质周围的区域进行蒙版，以创建一个封闭的真空系统。 使用等于或小于对吸台进行蒙版的介质厚度的废弃介质或材料。 此外，创建自定义真空分区时，如果介质没有覆盖整个分区，则必须对该分区内任何暴露的部分进行蒙版。 您可以通过它发出的声音和必须为至少 20" Hg 的真空计读数，知道真空是否已经密封。
真空脚踏开关切换吸台真空的开关状态。 由于能够实现无手操作，它帮助操作员将介质固定在真空吸台上。 开始打印前必须打开真空，在打印结束前将无法关闭真空。
排放阀手柄位于三个真空控制手柄的左侧。 可以调整此排放阀以控制介质上的真空吸引量。 在柔性介质上成像时，较小的吸引能够减少吸引造成的伪影。 如果您在介质上看到与真空吸台穿孔的尺寸和位置相同的凹陷，请启动排放，直至凹陷从介质上消失。
当排放阀的手柄位于水平位置时，排放阀关闭。 要激活排放阀，将手柄旋转到垂直位置。 手柄距离垂直位置越近，减少的真空压力越大。
真空计位于以上吸台的侧面和排放阀手柄的左侧。 它以直观的方式显示真空吸台系统中的实际压力。
注释
使用真空计可以确定是否已正确蒙版某个分区。 当活动分区已经正确蒙版时，真空计的读数将为 20"Hg (68 kPa) 或更高。 少量泄露可能降低该数字，进而降低真空效率。 多孔介质也可能降低真空效应。
如果活动分区的真空计读数低于 10"Hg (34 kPa)，而您确认已正确蒙版和使用胶带封闭该区域，则真空系统可能存在泄露。 仅当您确定已正确蒙版该分区且真空计读数始终偏低时拨打服务电话。
如果在覆盖层发生墨水堆积，请清除墨水。 如果不将其清除，可能会影响打印间距以及真空吸台正确固定介质的能力。 要清除墨水，我们建议您使用带直边刀片的刮漆器（在当地五金店可以找到这些工具）。 有关详细说明，请参阅“维护”部分。
