La stampante utilizza un sistema di aspirazione ad alta pressione e flusso ridotto per far aderire i supporti per la stampa al piano della stampante. Per evacuare la camera d'aria tra la lastra e il piano si utilizza una pompa di aspirazione. I tre connettori di alimentazione dell'aria presenti sulla superficie del piano si collegano alla pompa di aspirazione attraverso una serie di valvole di flusso attivate manualmente. Queste valvole sono utilizzate per attivare o fermare la singola zona predefinita o qualsiasi zona di aspirazione personalizzata. Per far sì che il sistema funzioni in modo efficiente, durante la stampa, tutti i fori circolari sulla superficie superiore della lamiera sovrapposta collegate a una camera di aspirazione attiva devono essere coperte. In questo modo si crea un sistema di aspirazione chiuso. Viene fornita una valvola di scarico per regolare il livello di aspirazione, qualora sia necessario.
Zone di aspirazione predefinite
La stampante viene fornita già configurata con una grande zona di aspirazione in grado di ospitare formati dei supporti di dimensioni massime. Sono disponibili due configurazioni personalizzate consigliate delle zone di aspirazione, una per il sistema metrico decimale e una per il sistema imperiale anglosassone. Queste zone possono essere impostate per i formati di supporti più comuni e sono modificabili contattando un tecnico di assistenza.

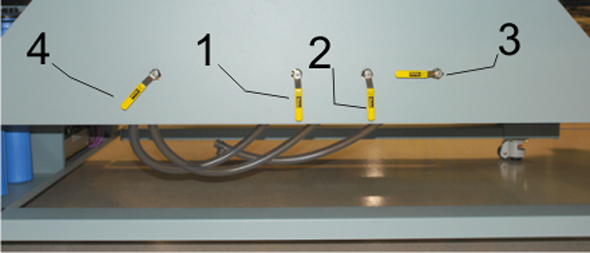

Valvola di scarico aspirazione e manopole di controllo zona aspirazione|
1 - Zona 1 aperta |
2 - Zona 2 aperta |
||
|
3 - Zona 3 chiusa |
4 - Valvola di scarico parzialmente aperta |
Questi comandi sono destinati all'uso con le zone di aspirazione personalizzate. Se si utilizza solo il valore predefinito in fabbrica di una zona di grandi dimensioni, accertarsi che tutte le tre manopole siano lasciate in posizione aperta. Quando si creano zone personalizzate, le tre valvole di controllo sono utilizzate per controllare a quali zone del piano della stampante applicare il vuoto quando viene accesa la pompa di aspirazione del piano. Per chiudere una zona, ruotare la manopola di un quarto di giro in senso orario.
Quando il piano della stampante dispone di un'unica grande zona di aspirazione si deve mascherare l'area attorno ai supporti per creare un sistema chiuso. Usare scarti di supporti o materiale di spessore uguale o inferiore ai supporti per mascherare il piano. Inoltre, quando si creano zone di aspirazione personalizzate, se i supporti non coprono una zona per intero si devono mascherare le eventuali parti esposte del piano in quella zona. È possibile accorgersi se la zona attiva è correttamente sigillata dal suono che produce e anche dal vuotometro, che deve presentare una lettura di almeno 20 "Hg.
Il comando a pedale permette di attivare e disattivare il piano aspirato. Permette all'operatore di far aderire i supporti al piano aspirato perché lascia libere le mani. L'aspirazione deve essere attivata prima di iniziare una stampa e non può essere disattivata fino al completamento della stampa.
La manopola della valvola di scarico è situata a sinistra delle tre manopole di controllo dell'aspirazione. È possibile regolare la valvola di scarico per controllare la quantità di aspirazione applicata ai supporti. Un'aspirazione minore permette di ridurre gli artefatti che si producono durante la stampa su supporti flessibili. Qualora fossero visibili delle increspature sui supporti delle stesse dimensioni e nella stessa posizione dei fori del piano aspirato, procedere allo scarico finché tali ondulature non scompaiono dal supporto.
La valvola di scarico è disattivata quando la manopola corrispondente è in posizione orizzontale. Per attivare la valvola di scarico, ruotare la manopola fino a portarla in posizione verticale. Più vicino si trova la manopola alla posizione verticale, e più viene ridotta la pressione del vuoto.
Il vuotometro è collocato sul lato del piano che si trova sopra e a sinistra delle maniglie delle valvole di scarico. Questo strumento fornisce una rappresentazione visiva della pressione effettiva nel sistema del piano aspirato.
NOTA
Usare il vuotometro per determinare se una zona è correttamente mascherata. Quando la zona attiva è correttamente mascherata il vuotometro indica una pressione di 20"Hg (68 kPa) o superiore. Piccole perdite possono ridurre questo valore e quindi l'efficienza dell'aspirazione. Supporti porosi possono inoltre degradare l'effetto dell'aspirazione.
Se il vuotometro per la zona attiva offre indicazioni inferiori a 10"Hg (34 kPa) e si è verificato che l'area è correttamente mascherata e delimitata da nastro adesivo, è possibile che il sistema di aspirazione abbia una perdita. Effettuare una richiesta di assistenza solo se si determina che la zona è correttamente mascherata e lo strumento fornisce letture costantemente basse.
Se sulla lastra si crea un accumulo di inchiostro, è necessario eliminarlo. Se non viene rimosso può infatti influire sulla distanza tra il supporto e la testina di stampa, incidendo sulla capacità del piano aspirato di far aderire correttamente i supporti. Per rimuovere l'inchiostro si raccomanda di utilizzare un raschietto con lama affilata e diritta (reperibile in qualsiasi negozio di ferramenta). Per istruzioni in maggiore dettaglio, consultare la sezione dedicata alla manutenzione.
