Votre imprimante utilise un système de vide haute pression à flux bas pour fixer le support pour impression sur la table de l'imprimante. Une pompe à vide permet d'évacuer la chambre d'air entre le calque et la table. Trois prises d'air sur la surface de la table se connectent à la pompe à vide par le biais d'une série de robinets manuels. Ces robinets permettent d'activer ou de désactiver la zone unique par défaut ou n'importe quelles zones de vide personnalisées. Pour que le système fonctionne efficacement, durant l'impression, tous les orifices sur la surface supérieure du calque connecté à une zone de vide active doivent être recouverts. Ceci permet de créer un système de vide fermé. Un robinet de purge est prévu pour ajuster le niveau de vide, le cas échéant.
Zones de vide par défaut
L'imprimante est expédiée de l'usine configurée avec une grande zone de vide compatible avec la surface de support maximum. Il y a deux configurations de zones de vide personnalisées - une pour le système métriques, l'autre pour le système impérial. Ces zones peuvent être configurées pour des formats de support courants et peuvent être modifiées en appelant un technicien.

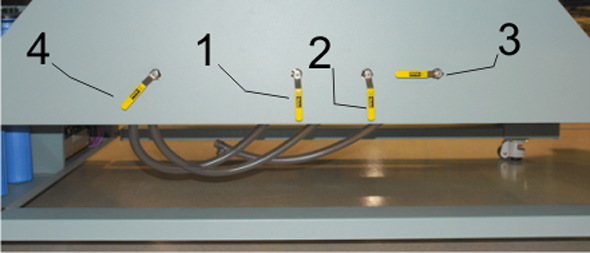

Robinet de purge du vide et poignées de commande de zones de vide|
1 - Zone 1 ouverte |
2 - Zone 2 ouverte |
||
|
3 - Zone 3 ouverte |
4 - Robinet de purge partiellement ouvert |
Ces commandes s'utilisent avec des zones de vide personnalisées. Si vous utilisez uniquement une grande zone (valeurs par défaut définies en usine), assurez-vous que les trois poignées sont en position ouverte. Lorsque vous créez des zones de vide personnalisées, les trois robinets de commande déterminent quelles zones de la table se verront appliquer le vide à la mise en marche de la pompe à vide de la table. Pour fermer une zone, tournez la poignée d'un quart de tour dans le sens horaire.
Lorsque la table de l'imprimante dispose d'une seule grande zone de vide, vous devez masquer la zone qui entoure le support pour pouvoir créer un système de vide fermé. Pour masquer la table, utilisez des déchets de découpe ou de support d'une taille inférieure ou égale à l'épaisseur du support. En outre, lors de la création de zones de vide personnalisées, si le support ne couvre pas une zone entière, vous devez masquer les parties exposées de la table dans cette zone. Lorsque le vide est comblé, vous vous en rendez compte par le son émis et par l'indicateur de vide, qui doit spécifier 20 "Hg au minimum.
La pédale permet d'activer/désactiver le vide de la table. Elle permet à l'opérateur de fixer le support sur la table à vide dans la mesure où elle laisse les mains libres. Le vide doit être activé avant le lancement d'une impression et il ne peut pas être désactivé avant la fin d'une impression.
Le robinet de purge se situe à gauche des trois poignées de commande du vide. Ce robinet peut être ajusté pour réduire ou augmenter le degré de succion appliqué au support. La diminution du vide réduit les défauts causés par la succion en cours d'impression sur support flexible. Si vous voyez des creux sur le support de taille identique et au même endroit que les trous de la tableà vide, purgez jusqu'à disparition des creux du support.
Le robinet de purge est fermé lorsque la poignée est en position horizontale. Pour ouvrir le robinet de purge, tournez la poignée en position verticale. Plus la poignée est proche de la verticale, plus la dépression est réduite.
Le vacuomètre se situe sur le côté de la table, au-dessus et à gauche de la poignée du robinet de purge. Il donne une représentation visuelle de la pression réelle dans le système de table à vide.
REMARQUE
Utilisez le vacuomètre pour déterminer si une zone est correctement masquée. Quand la zone active est correctement masquée, le vacuomètre indique 68 kPa minimum. Les petites fuites peuvent réduire cette valeur et par conséquent, l'efficacité du vide. Un support poreux peut également diminuer l'effet de vide.
Si le vacuomètre d'une zone active indique une valeur inférieure à 34 kPa et que vous vous êtes assuré que la zone est correctement masquée par du ruban adhésif, vous avez peut-être une fuite au niveau du système de vide. Appelez un agent technique uniquement après avoir déterminé que la zone est correctement masquée et que le vacuomètre fournit un relevé toujours bas.
Si de l'encre s'accumule sur Ia feuille de superposition, retirez-la. Sinon, l'espace d'impression risque d'être compromis et ce problème est susceptible d'influer sur l'aptitude de la table à vide à fixer correctement le support. Pour retirer l'encre, nous vous recommandons d'utiliser une raclette à peinture à lame de rasoir (disponible en quicaillerie). Pour des détails, reportez-vous au chapitre Maintenance de l'imprimante.
