用紙トレイについて

はじめに

「[トレイ] 」ビューには次の機能があります。

このセクションでは、「[トレイ] 」ビューの項目について説明します。

メモ

装置ではロールフィーダと組み合わせて、1 つ、2 つ、または 3 つの用紙モジュールを使用することができます。装置に 1 つ以上の用紙モジュールがある場合は、「[トレイ] 」ビューに使用可能なすべての用紙モジュールが表示されます。

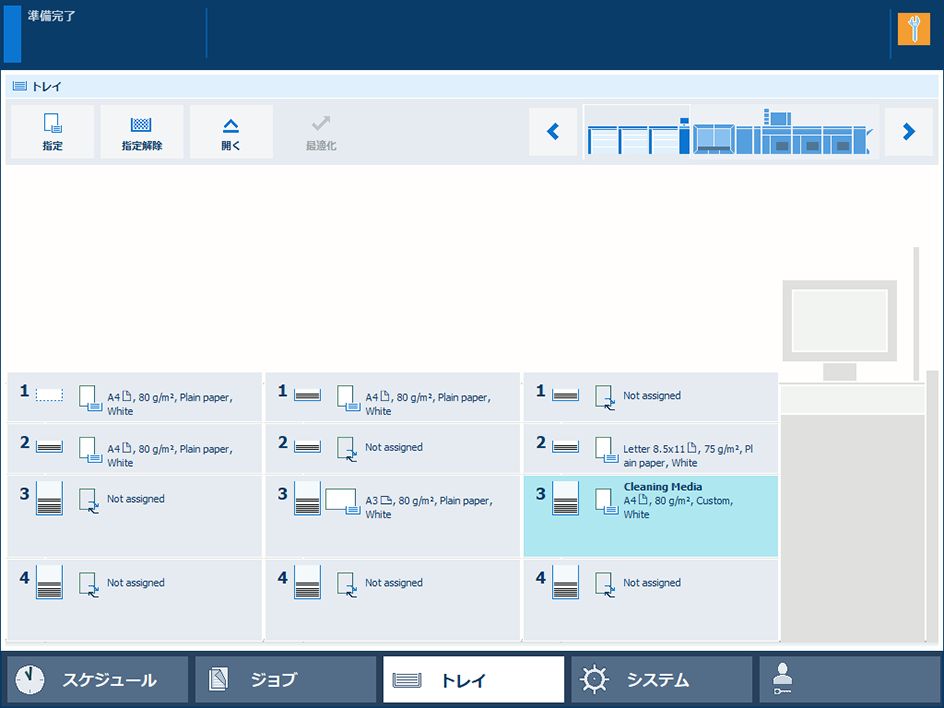

3 つの用紙モジュールを使用した設定例

表 1. 「[トレイ] 」ビューの説明
項目	機能
用紙トレイの内容	用紙トレイの現在の内容と残量を表示する［「[トレイ] 」ビューには、用紙トレイにある現在の用紙のパラメータが表示されます。パラメータは、アイコンとテキストの組み合わせです (「用紙トレイ情報」を参照)。
[指定] ボタン	用紙カタログから用紙を割り当てます (「用紙トレイへの用紙の割り当て」を参照)。
[指定解除]	選択した用紙トレイの用紙の割り当てを解除します。
[開く] ボタン	用紙をセットするために、選択した用紙トレイを開きます (「用紙のセット」を参照)。
[画像位置調整]	選択した用紙のメディアレジストレーションを実行します(「標準サイズのメディアのメディアレジストレーションの実行 - テスト用紙の印刷とルーラの作成」、「大判メディアのメディアレジストレーションの実行 - テスト用紙の印刷とルーラの作成」を参照)
矢印ボタン	構成内に [[トレイ] ] ビューの 1 画面に表示できる数より多い用紙モジュールが含まれている場合、矢印ボタンを押して表示する装置の部分を変更できます。

「[トレイ] 」ビューでは、各用紙トレイについて次のテキスト情報が表示されます。

用紙名、たとえば「標準用紙」など
用紙サイズ、たとえば A3 または A4 など
用紙重量、たとえば 80 g など
用紙カラー
用紙の特性、たとえば「[合紙] 」または「[パンチ穴用紙] 」など。かっこ内に、これらの用紙についての追加情報が示されます。たとえば、サイクルカウントまたは穴開き用紙の穴の数などです。

「[トレイ] 」ビューでは、各用紙トレイについて次のアイコンが表示されます。

表 2. アイコンの意味
アイコン	説明
	用紙トレイに用紙がセットされています。
	用紙トレイが空です。
	用紙トレイが空ですが、この用紙トレイを使用しているプリントジョブがあります。
	用紙トレイが開いています。
	用紙トレイにセットされている用紙が積載制限を超えています。余分な用紙を取り出して、印刷生産を再開してください。
	用紙トレイが空であることや紙づまりなどの理由で、外部給紙モジュールの準備ができていません。
	用紙トレイに、長辺方向に搬送される向きで用紙がセットされています。
	用紙トレイに、短辺方向に搬送される向き (A4R / LTRR) で用紙がセットされています。
	用紙トレイが印刷生産に使用されています。
	用紙ガイドが正しくセットされていません。
	用紙トレイにインデックス紙がセットされています。
	インサーターの用紙トレイに、挿入紙としてインデックス紙がセットされています。
	インサーターの用紙トレイに、挿入紙がセットされています。
