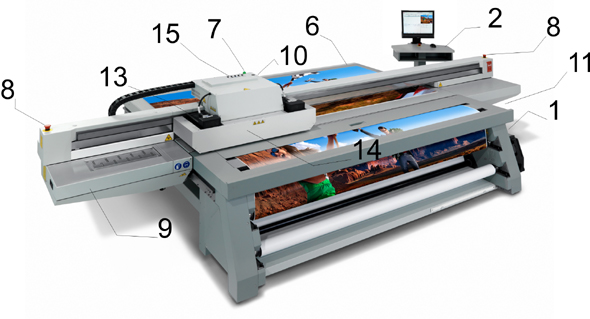

Matériel de l'interface utilisateur

(1) Interrupteur général

Marche/arrêt de l'imprimante.

(2) Pupitre de commande

Comprend un podium, un moniteur à écran plat, une souris et un bouton d'arrêt d'urgence. Le logiciel de commande d'imprimante s'affiche ici.

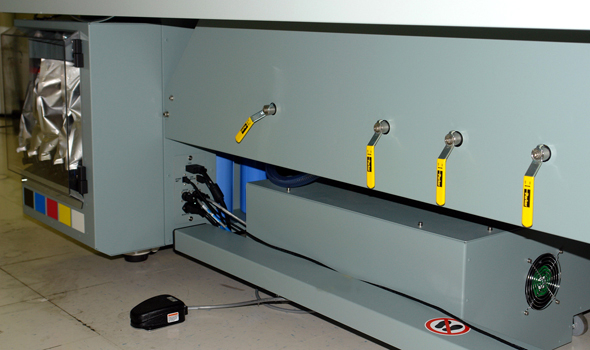

(3) Commande de zones de vide

Les trois poignées de commande de zones de vide déterminent lesquelles des trois zones d'impression sur la table seront actives à la mise en marche de la pompe à vide.

(4) Pédale de la table à vide

Permet d'activer/désactiver le vide de la table. Le vide doit être activé avant le lancement d'une impression.

(5) Robinet de purge du vide

Ajuste le niveau de vide appliqué au support. La diminution du vide réduit les défauts causés par la succion en cours d'impression sur support flexible.

(6) Bouton Imprimer

Démarre le travail d'impression.

(7) Feu de signalisation de l'imprimante

Indique l'état de l'imprimante. Voir les détails au chapitre 3.

(8) Boutons d'arrêt d'urgence

Arrête tout mouvement et tous les systèmes dangereux. Voir les détails au chapitre 3.

(9) Poste de maintenance

Zone désignée pour le nettoyage des têtes d'impression et le dessous du chariot.

(10) Réservoir de liquide de refroidissement

Permet de surveiller et de maintenir le niveau correct de liquide de refroidissement.

(11) Filtres à encre

Éliminent les particules indésirables de l'encre.

(12) Poste des encres

Contient les poches d'encre identifiée par une étiquette pour être sûr que la bonne couleur d'encre est installée et n'est pas arrivée à expiration.

(13) Lampes UV

Permet de faire sécher l'encre.

(14) Barrière du chariot

Protège l'opérateur contre une exposition à la lumière UV et arrête tout mouvement si elle est délogée par un obstacle.

(15) Robinets de purge d'encre

Permet à l'opérateur d'isoler des têtes d'impression spécifiques pour la purge.
