Veelgebruikte aangepaste vacuümzones

De aluminium overlayplaat op het oppervlak van de tafel creëert een vacuümveld dat in verschillende zones kan worden onderverdeeld. Als de printer wordt verzonden, is er één zone beschikbaar, die gelijk is aan de maximale materiaalgrootte. Vacuümzones kunnen zodanig in het veld worden geconfigureerd, dat wordt voldaan aan specifieke eisen van de klant met betrekking tot materiaalgrootten. In dit deel worden voorgestelde aangepaste zones beschreven die veelgebruikte materiaalformaten ondersteunen; deze moeten worden geïnstalleerd tijdens de installatie van de printer, of later, door een servicemedewerker. Deze aanbevolen zones, die hieronder worden beschreven, zijn voorzien van metrische of Engelse maten, afhankelijk van de voorkeur van de operator.

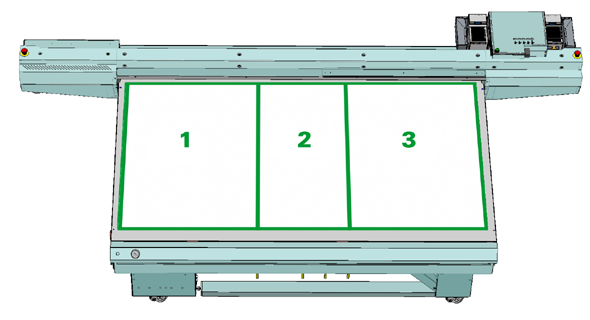

De bedieningshendels voor het vacuüm worden gebruikt om de aangepaste vacuümzones te regelen. Wanneer u aangepaste zones creëert, worden de drie regelventielen gebruikt om te bepalen welke zones worden voorzien van vacuüm wanneer de tafelvacuümpomp wordt ingeschakeld. De linkerhendel regelt zone 1, de middelste hendel regelt zone 2 en de rechterhendel regelt de zone 3. De vacuümzones zijn open wanneer de hendels verticaal staan. Om een zone te sluiten, draait u de bedieningshendel een kwartslag rechtsom.
