Zone di aspirazione personalizzate comuni

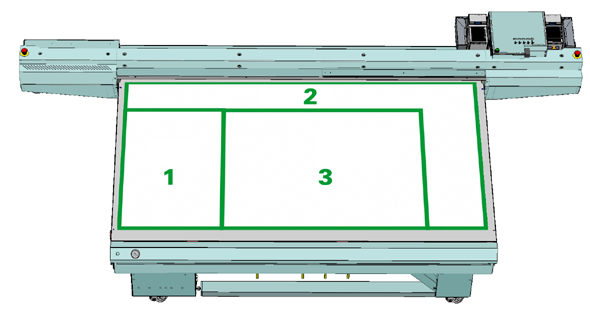

La lastra di alluminio sovrapposta presente sulla superficie del piano della stampante crea un campo di aspirazione che si può dividere in zone. Quando la stampante viene spedita, è disponibile una singola zona, equivalente al formato massimo dei supporti. Le zone di aspirazione possono essere configurate in modo da soddisfare i requisiti specifici dei clienti per i formati dei supporti. Questa sezione descrive le zone personalizzate suggerite che permettono l'uso dei formati di supporti più comuni ma che possono essere installate sia durante la fase di configurazione iniziale della stampante sia successivamente, richiedendo l'intervento di un tecnico di assistenza. Le zone consigliate, qui descritte sono espresse in unità metrico-decimali o del sistema anglosassone in base alle preferenze dell'operatore.

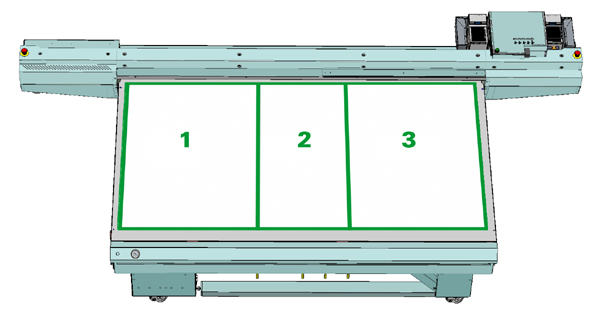

Per gestire le zone di aspirazione personalizzate vengono utilizzate le manopole di controllo del vuoto. Quando si creano zone personalizzate, le tre valvole di controllo determinano a quali zone del piano della stampante applicare l'aspirazione quando viene accesa la pompa di aspirazione del piano. La manopola sinistra controlla la Zona 1, quella centrale controlla la Zona 2 e quella di destra controlla la Zona 3. Le zone di aspirazione sono aperte quando le manopole sono in posizione verticale. Per chiudere una zona, ruotare la manopola di un quarto di giro in senso orario.
