La feuille de superposition placée sur la surface de la table d'imprimante crée un champ de vide, qui peut être divisé en zones. Lorsque l'imprimante est expédiée, une zone unique égale au format de support maximum est disponible. Les zones de vide peuvent être configurées sur site pour satisfaire aux exigences spécifiques du client en matière de formats de support. Cette section décrit les zones personnalisées suggérées, qui doivent être installées en même temps que l'imprimante ou ultérieurement par un technicien. Les zones recommandées décrites ici sont en dimensions métriques ou impériales, selon la préférence de l'opérateur.
Les poignées de commande du vide servent à gérer les zones de vide personnalisées. Lorsque vous créez des zones personnalisées, les trois robinets de commande déterminent les zones de la table auxquelles le vide sera appliqué lors de la mise en marche de la pompe à vide de la table. La poignée de gauche commande la zone 1, celle du milieu, la zone 2 et celle de droite, la zone 3. Les zones de vide sont ouvertes lorsque les poignées sont à la verticale. Pour fermer une zone, tournez la poignée d'un quart de tour dans le sens des aiguilles d'une montre.
Le système de vide tient le support en place. Les zones personnalisées suggérées décrites dans cette section sont organisées pour accommoder des supports aux dimensions courantes. Si vous créez des zones personnalisées, elles peuvent être activées ou désactivées selon l'emplacement du support.
Si les zones personnalisées suggérées sur votre imprimante ne correspondent pas aux formats de support que vous utilisez fréquemment, vous pouvez modifier la disposition de ces zones afin de l'adapter à votre objectif. Ceci permet de limiter l'emploi de ruban-mousse et de support mal placé non imprimé lorsque le format de support ne correspond pas exactement aux dimensions de la zone.

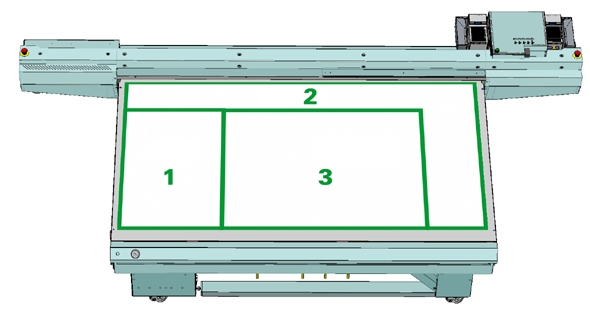

Zones de vide métriques
Vous trouverez ci-après les dimensions de support disponibles avec les zones de vide métriques recommandées. Le nom de la zone indique la poignée de vide commandant la zone en question.
Zone de vide 1 = 700 x 1 000 mm
Zone de vide 3 = 1 400 x 1 000 mm
Zone de vide 1, 2 et 3 = 2 500 mm x 1 250 mm
Zones de vide métriques courantesZones de vide impériales personnalisées
Vous trouverez ci-après les dimensions de support disponibles avec les zones de vide impériales recommandées. Le nom de la zone indique la poignée de vide commandant la zone en question.
Zone de vide 1 = 36 po x 48 po
Zone de vide 3 = 36 po x 48 po
Zone de vide 2 = 24 po x 48 po
Zone de vide 1, 2 et 3 = 96 po x 48 po
Zones de vide impériales courantes
