Cette section explique la procédure de chargement d'un nouveau rouleau de support. Elle décrit les actions suivantes qui sont associées au chargement du support :
A) Chargement du rouleau de support sur l'arbre de support
B) Chargement du mandrin vide de tension sur l'arbre de support
C) Chargement du support - Méthode standard
C) Chargement du support - Autre méthode
Direction d'alimentation des supportsDirection d'alimentation des supports
Déterminez si vous devez imprimer sur la face intérieure ou extérieure. « Imprimer face externe » signifie que le support se déroule par le bas de l'arbre d'alimentation. « Imprimer face interne » signifie que le support se déroule par le haut de l'arbre (voir le diagramme ci-dessous). Ceci vous permet d'imprimer au verso du support.
Cette section explique comment charger un nouveau support quand aucun n'est actuellement chargé. Si le support est déjà chargé, commencez par lire la section « Procédure de coupe et de déchargement du support ».
Il est très important que le support s'enroule correctement sur le mandrin quand il arrive de chez le fabricant. Il doit s'enrouler droit, tendu et uniforme d'un bout à l'autre. Si vous avez un rouleau non uniforme, avant de le charger, tenez-le à la verticale et faites tomber avec précaution et uniformément une extrémité par terre, puis tapotez légèrement plusieurs fois. Si des bords sont écrasés, déroulez et jetez la zone écrasée ou coupez l'extrémité écrasée du rouleau. S'il n'est pas possible de corriger la situation, n'utilisez pas le rouleau.
REMARQUE
Si le support a été stocké sur son flanc et a un côté plat prononcé, ne l'utilisez pas car il n'avancera pas uniformément.
Clé Allen de 5 mm
Desserrage des verrous du mandrin d'arbre de supportREMARQUE
Chargez l'arbre avec le verrou de mandrin et l'extrémité d'accouplement du côté droit de l'imprimante.

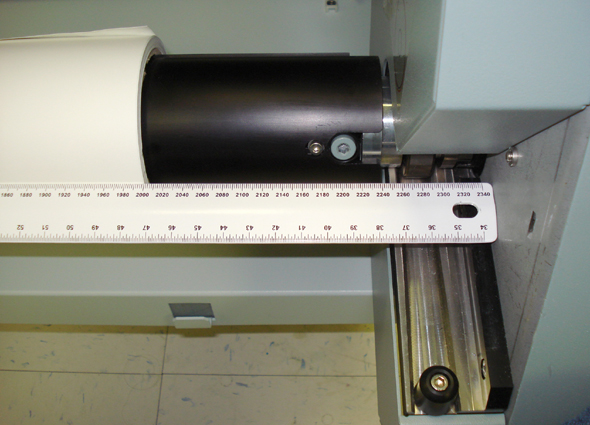

Règle pour centrer le supportREMARQUE
La règle fournie porte des graduations métriques (millimètres) et impériales (pouces). Quand un rouleau de support est centré sur l'arbre et que la règle est placée comme indiquée sur la photo, la valeur sur l'échelle de la règle correspond à la largeur du rouleau. Par exemple, sur la photo, un rouleau de 2 m (2 000 mm) est centré sur l'arbre du support.
Ensuite : chargez un mandrin vide et installez-le en position de tension.
REMARQUE
Assurez-vous que le verrou du mandrin et l'extrémité accouplement de l'arbre se situent côté droit de l'imprimante.
Le RMO est désormais prêt à imprimer sur le support de rouleau.
