Opcija medija v zvitku (RMO) omogoča uporabo medija, ki je dobavljen v zvitkih.

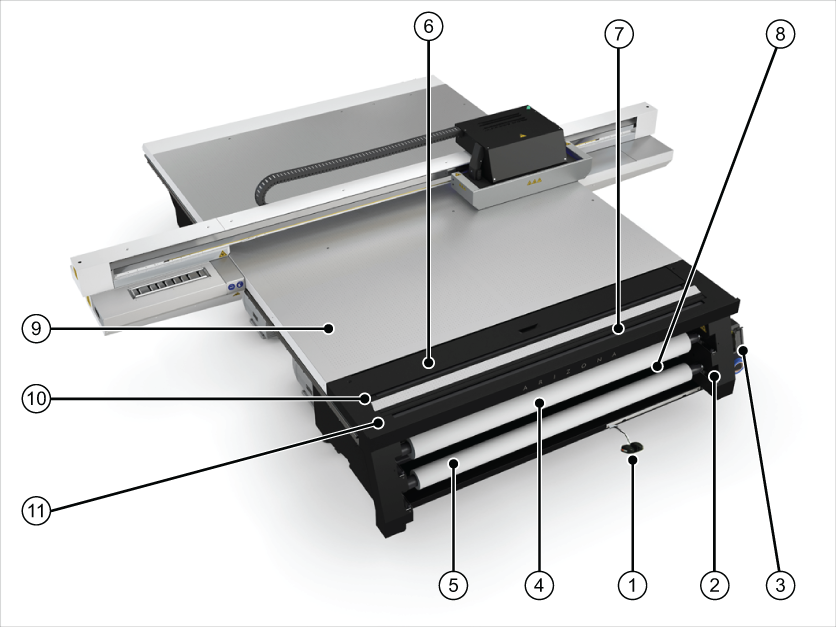

Sestavni deli opcije medija v zvitku|
Komponenta |
Komponenta |
|---|---|
|
1) Dvojna nožna stikala |
7) Vodilo za rezanje medija |
|
2) Sklopke pogona medija |
8) Napenjalni drog medija |
|
3) Nosilec dodatne opreme |
9) Vakuumske plošče |
|
4) Navijalna gred medija |
10) Vitlo |
|
5) Odvijalna gred medija |
11) Kardanski zglob (gimbal) |
|
6) Vrata za dostop do medija |
Opcijsko opremo za uporabo medija v zvitkih sestavljajo odvijalni pogon medija, napenjalni drog medija, valj vitla, kardan (gimbal) medija in navijalna gred medija. Ta sistem zagotavlja natančno odvijanje zvitka medija med tiskanjem. Zvitek medija se pozicionira s počjo kodirnika medija visoke natančnosti. To zagotavlja natančno in visoko kakovostno tiskanje.
|
Komponenta |
Funkcija |
|---|---|
|
1) Dvojna nožna stikala |
Krmili premikanje medija tako v smeri naprej kot v smeri nazaj. Funkcija se spreminja glede na to, ali se medij nalaga ali razlaga. |
|
2) Sklopke pogona medija |
Držijo gredi medijev na mestu in so povezana s pogonskim motorjem. V odprti (vodoravni) legi omogočajo odstranitev gred z medijem. |
|
3) Nosilec dodatne opreme |
Hrani trak, rezilo in 5 mm šesterokotni ključ. |
|
4) Navijalna gred medija |
Nosi navijalni zvitek medija. |
|
5) Odvijalna gred medija |
Nosi odvijalni zvitek medija. |
|
6) Vrata za dostop do medija |
Omogočajo dostop do odvijalnega medija za nakladanje. |
|
7) Vodilo za rezanje medija |
Omogoča enostavno rezanje medija. |
|
8) Napenjalni drog medija |
Zagotavlja napetost medija za njegovo enakomerno gibanje. |
|
9) Vakuumske plošče |
Med tiskanjem slike drži medij iz zvitka na mestu. |
|
10) Vitlo |
Določa lego medija za tiskanje in skrbi za enakomerno gibanje medija.  OPOMBA
Vitlo mora biti vedno čisto in gladko. Očistite vsako vrsto smeti, ki bi se lahko nabrale na njem, še posebej UV-črnila (navodila za čiščenje boste našli v poglavju o Vzdrževanju RMO). |
|
11) Kardanski zglob (gimbal) |
Ohranja poravnanost medija na navijalni gredi. |
