L'option Rouleau de support (RMO) permet l'impression sur un support se présentant sur un rouleau.

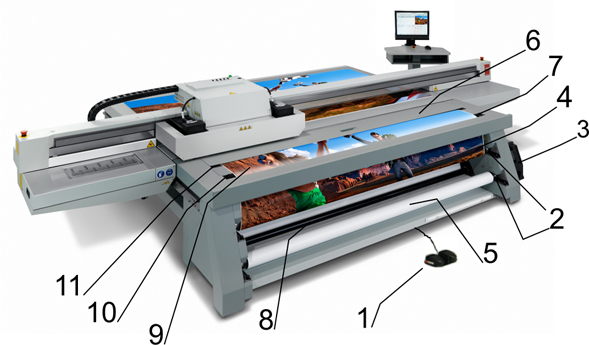

Composants de l'option Rouleau de support|
Composant |
Fonction |
|---|---|
|
1) Double pédale |
6) Porte d'accès au support |
|
2) Accouplements d'entraînement du support |
7) Guide de coupe du support |
|
3) Compartiment à accessoires |
8) Barre de tension du support |
|
4) Arbre de tension du support |
9) Plaque à vide |
|
5) Arbre d'alimentation en support |
10) Cardan |
|
11) Galet dérouleur |
L'option Rouleau de support comprend un entraînement d'alimentation en support, une barre de tension du support, un galet dérouleur, une plaque de vide, un cardan et un entraînement de tension du support. Ce système avance précisément le rouleau de support en cours d'impression. Le rouleau de support est positionné avec un codeur de support à haute résolution. Ceci garantit des impression précises et de haute qualité sur divers supports sur rouleau.
|
Composant |
Fonction |
|---|---|
|
1) Double pédale |
Elle permet de commander l'alimentation en support vers l'avant et vers l'arrière. La fonction varie selon que le support est chargé ou non. |
|
2) Accouplements d'entraînement du support |
Les accouplements maintiennent les arbres de support en place et enclenchés au moteur d'entraînement. En position ouverte (horizontale), ils permettent la dépose des arbres de support. |
|
3) Compartiment à accessoires |
Lieu de stockage commode de ruban adhésif, lame de coupe et clé à six pans de 5 mm. |
|
4) Arbre de tension du support |
Soutient le rouleau tendeur du support. |
|
5) Arbre d'alimentation en support |
Soutient le rouleau d'alimentation en support. |
|
6) Porte d'accès au support |
Donne accès au support en stock pour le chargement du support. |
|
7) Guide de coupe du support |
Facilite la coupe du support. |
|
8) Barre de tension du support |
Procure une tension pour garantir le mouvement stable du support. |
|
9) Plaque à vide |
Maintient le rouleau de support en place durant l'impression d'une image. |
|
10) Cardan |
Maintient l'alignement du support sur l'arbre de tension. |
|
11) Galet dérouleur |
Détermine l'emplacement du support pour impression et procure le mouvement régulier du support.  REMARQUE
Le galet dérouleur doit toujours être propre et lisse. Nettoyez toutes les particules susceptibles de s'y accumuler, surtout les encres UV. (Voir les instructions de nettoyage à la section Maintenance RMO.) |
