I det här avsnittet förklaras hur du förbereder bilder som innehåller punktdata med rasterbaserade bildredigeringsprogram som Adobe Photoshop. För att kunna skriva ut vitt bläck eller lack, måste du ha en ONYX-profil (materialmodell) som är rätt konfigurerad för att använda dekorfärgsdata. Om du vill lägga till spot color-data till din bild i Photoshop måste du skapa ett lager i bilden som en ny spot-kanal. Det är möjligt att ha fler än ett element med dekorfärg i en bild, men varje element måste vara i samma dekorfärgskanal och därför ha samma opacitet, annars behandlas det sparade dokumentet av ONYX Thrive som en separationsfil. Eftersom Arizona-skrivarna har stöd för två spotkanaler kan du skapa en spotkanal för Spot 1-data och en annan för Spot 2-data. CMYK är det föredragna bildläget, eftersom åtgärderna som krävs för att skapa dekorfärgsdata är enklare än de för RGB.
OBS!
Du kan använda andra rasterbaserade bildredigeringsprogram än Photoshop så länge de har möjligheten att skapa dekorfärgskanaler.
Det första steget i arbetsflödet är att förbereda källbilden för att använda en kanal för spotbläck. Spotdata måste utformas helt och hållet på en separat spotkanal för att kunna kännas igen av ONYX RIP. Namnet som du ger det här spotkanalskiktet måste vara Spot 1 eller Spot 2 och är den viktigaste delen av förberedelserna för filen. Det här namnet gör det möjligt för RIP-Queue att fastställa att data i källbilden måste matas ut till dekorfärgskanalen. När du förbereder filen kan endast du definiera vad du vill skriva ut med vitt bläck eller lack som en del av din design och tilldela färgen på det sätt som beskrivs i det här dokumentet. Med hjälp av ditt grafikprogram kan dekorfärgsdata vara enkla eller komplexa och kan variera från vektorformer och text till halvtons bitmappsbilder.

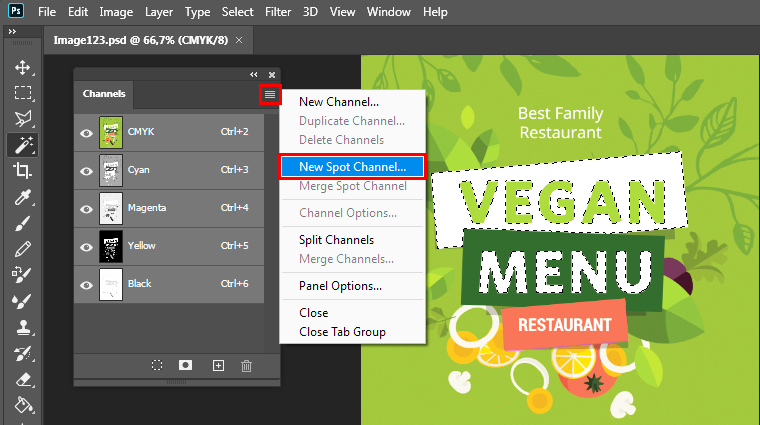

Använd följande steg för att skapa en ny dekorfärgskanal:
OBS!
Bildfilen som används i det här exemplet är endast för illustrativa syften. För bästa resultat när du arbetar med text rekommenderar vi att du använder ett vektorbaserat program som Adobe Illustrator.

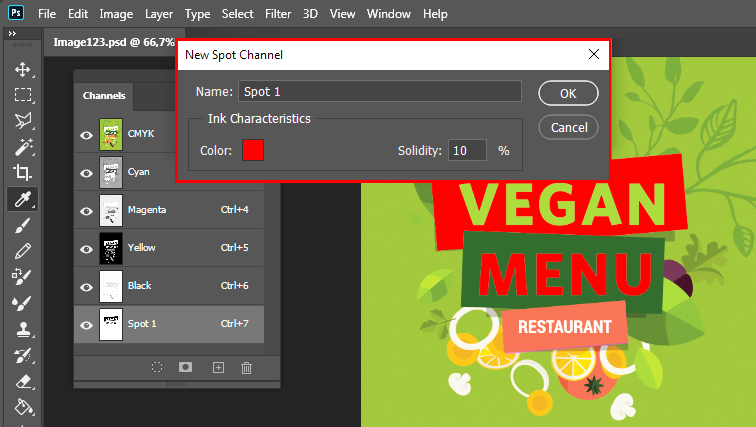

Lägg till dekorfärgskanalNamn – Ange namnet "Dekorfärg 1 eller Dekorfärg 2". Det här namnet är särskilt reserverat i RIP-Queue för den här typen av arbetsflöde. Använder du andra namn måste fler steg göras för att RIP-programmet ska adressera dekorfärgsinformation.
Obs! För instruktioner om hur du använder en annan namnkonvention än Spot 1 eller Spot 2, se Hur du namnger dina Spot-data
Soliditet - Ställ in soliditeten till 10 %

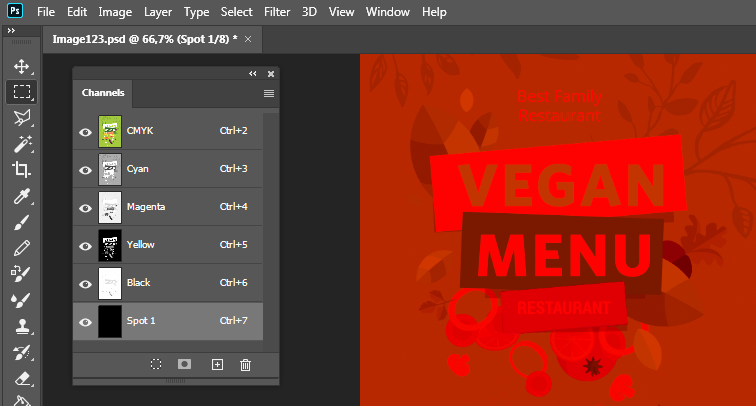

Redigera kanalens färg genom att dubbelklicka på färgfältet. Ställ in spotfärgen till en färg som liknar spotbläcket i skrivaren. Eftersom vitt kan vara svårt att urskilja kan denna färg vara vilket värde som helst som hjälper dig att se designen bättre.

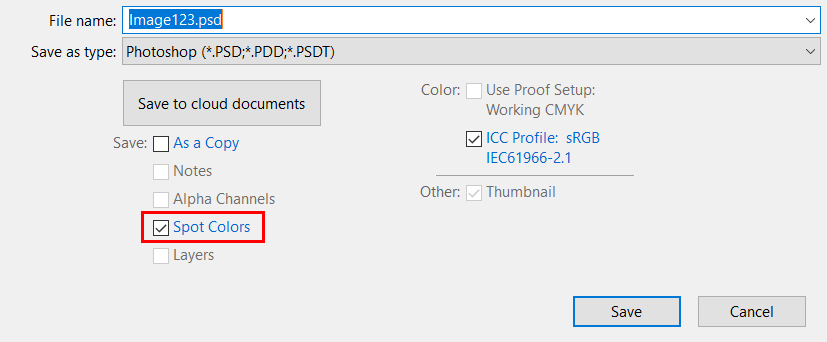

Spara med alternativet DekorfärgerOm du avser att använda den här filen i ett vektorbaserat program som Illustrator ska du spara den som en .PSD-fil för att all kanalinformation ska följa med. Spotfärgen skrivs ut i den ordning den visas i paletten Channels, med spotkanalen som skrivs ut under CMYK-data.

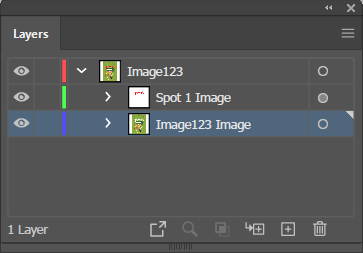

När du exporterar en PSD-fil till Illustrator visas dessa data ovanför bilddata. Detta är det rätta formatprotokollet för Illustrator. Glöm inte att bädda in bilden när du har importerat den.
