W tym punkcie wyjaśniono, jak przygotować obrazy zawierające dane dodatkowego koloru za pomocą aplikacji do edycji obrazów wektorowych, takich jak Adobe Illustrator®. Aby drukować przy użyciu białego tuszu lub lakieru, najpierw należy prawidłowo skonfigurować profil ONYX (model nośnika) do korzystania z danych dodatkowego koloru.

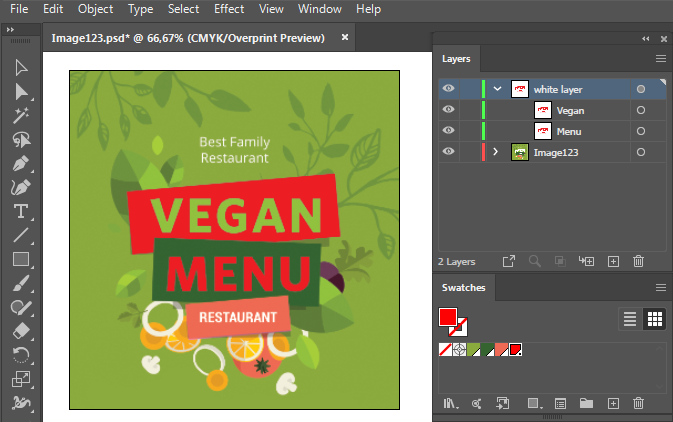

Aby dodać dane koloru punktowego do obrazu w programie Illustrator, należy utworzyć warstwę z obiektami w predefiniowanym kolorze punktowym. W obrazie można umieścić więcej niż jeden element spot, ale każdy element musi mieć te same dane koloru Spot, a zatem ten sam poziom krycia, w przeciwnym razie ONYX Thrive potraktuje zapisany dokument jako plik separacji. Ponieważ drukarki Arizona z białym atramentem obsługują dwa kanały spotowe, można utworzyć jeden kanał spotowy dla danych spotu 1 i drugi dla danych spotu 2. CMYK jest preferowanym trybem, ponieważ czynności wymagane do utworzenia danych dodatkowego koloru są prostsze niż w przypadku RGB.
UWAGA
Można używać aplikacji do edycji obrazów wektorowych innych niż Illustrator, o ile zapewniają funkcję naddruku i umożliwiają tworzenie dodatkowego koloru.
Pierwszym krokiem w przepływie pracy jest przygotowanie obrazu źródłowego do użycia kanału punktowego. Dane spotu muszą być zaprojektowane w całości na osobnym kanale (jako niestandardowy kolor spotu), aby zostały rozpoznane przez ONYX RIP. Nazwa, którą przypisujesz temu kolorowi spotu musi być Spot 1 lub Spot 2 i jest najważniejszą częścią przygotowania pliku. Kanał z tą nazwą umożliwia określenie przez kolejkę RIP danych w obrazie źródłowym, które należy wyprowadzić do kanału dodatkowego koloru.

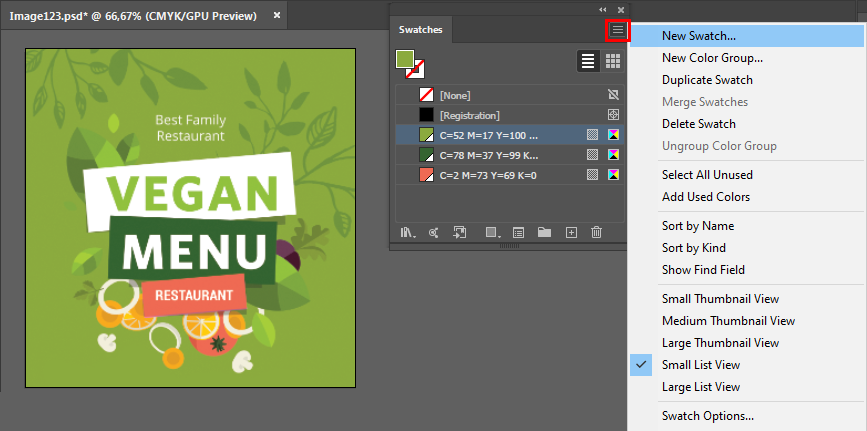

Użyj następujących kroków, aby skonfigurować plik programu Adobe Illustrator do użycia z białym tuszem lub lakierem:

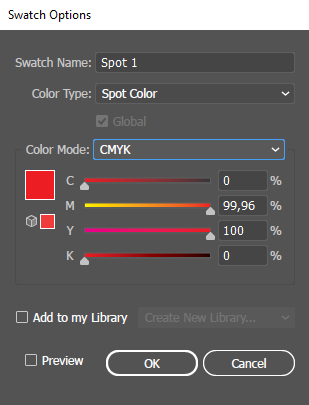

Nazwa – wprowadź nazwę „Spot 1” lub „Spot 2”.
Instrukcje dotyczące używania konwencji nazewnictwa innej niż Spot 1 lub Spot 2 znajdują się w części Jak nazwać swoje dane punktowe.
Typ koloru – Użyj rozwijanego menu, aby wybrać dodatkowy kolor.
Swatch Color - Użyj suwaków, aby dostosować kolor próbki. Kolor ten może mieć dowolną wartość, która pozwoli lepiej dostrzec projekt.
UWAGA
Podczas testowania format pliku .eps uznano za najlepszy. Jednakże pliki PostScript i PDF również będą działać, ale konieczna może być dodatkowa konfiguracja. Należy upewnić się, że podczas zapisywania pliku opcja „Preserve Overprints” (Zachowaj naddruki) jest włączona.
Więcej informacji można znaleźć tutaj: Nadruk danych punktowych w programie Illustrator.
