Šajā sadaļā ir skaidrots, kā sagatavot attēlus, kuros ir iekļauti dati par vietas krāsu ar tādām vektorgrafikas attēlu rediģēšanas programmām kā Adobe Illustrator®. Lai drukātu ar baltu tinti vai laku, vispirms ir pareizi jākonfigurē ONYX profils (datu nesēja modelis) vietas krāsas datu izmantošanai.

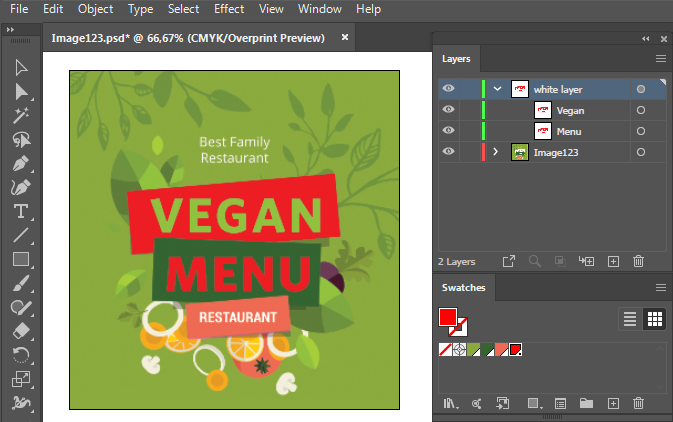

Lai attēliem programmā Illustrator pievienotu punktkrāsas datus, ir jāizveido slānis ar objektiem iepriekš noteiktā punktkrāsā. Attēlā var būt vairāk nekā viens punktveida elements, taču katram elementam jābūt vienādiem punktkrāsas datiem un līdz ar to arī vienādam necaurredzamības līmenim, citādi ONYX Thrive saglabāto dokumentu uzskatīs par atdalīšanas failu. Tā kā Arizona printeri ar baltu tinti atbalsta divus vietas kanālus, varat izveidot vienu vietas kanālu 1. vietas datiem un otru 2. vietas datiem. Vēlamais režīms ir CMYK, jo vietas krāsas datu izveidei vajadzīgās darbības ir vienkāršākas nekā RGB vajadzīgās.
PIEZĪME
Var izmantot ne tikai Ilustrator, bet arī citas vektorgrafikas attēlu rediģēšanas programmas, ja programmai ir funkcija Overprint un ar to var izveidot vietas krāsu.
Pirmais solis darba gaitā ir sagatavot avota attēlu, lai izmantotu izlases kanālu. Lai ONYX RIP atpazītu izlases krāsu, izlases dati ir jāveido pilnīgi atsevišķā kanālā (kā pielāgota izlases krāsa). Nosaukumam, ko piešķirat šai plankuma krāsai, jābūt Spot 1 vai Spot 2, un tas ir vissvarīgākā faila sagatavošanas daļa. Šis nodēvētais kanāls ļauj RIP rindai noteikt, ka dati avota attēlā ir jāizdrukā vietas krāsas kanālā.

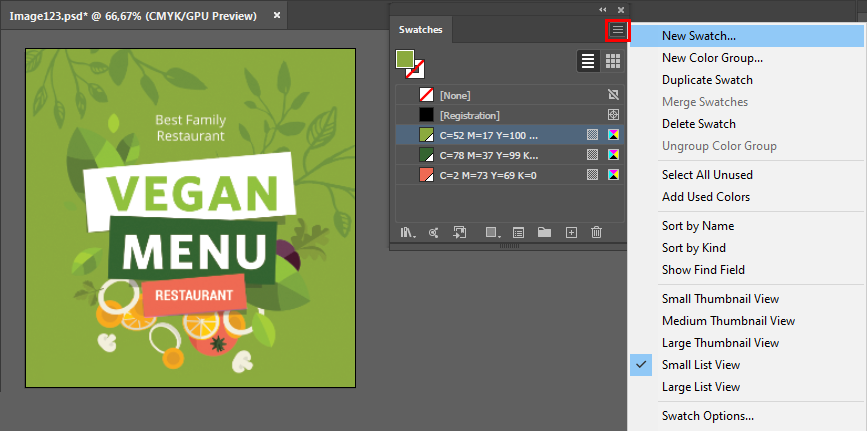

Lai konfigurētu Adobe Illustrator failu lietošanai ar baltu tinti vai laku, izmantojiet tālāk norādītās darbības:

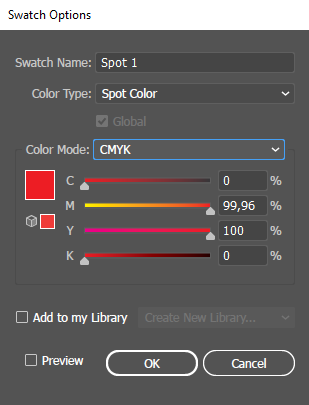

Nosaukums – ievadiet nosaukumu Spot 1 vai Spot 2.
Norādījumus par to, kā izmantot nosaukumu piešķiršanas konvenciju, kas nav Spot 1 vai Spot 2, skatiet sadaļā Vietas datu nosaukuma piešķiršana.
Krāsas tips – izmantojiet nolaižamo izvēlni, lai atlasītu Spot Color.
Parauga krāsa - Izmantojiet slīdņus, lai pielāgotu parauga krāsu. Šai krāsai var piešķirt jebkuru vērtību, kas palīdz jums labāk redzēt dizainu.
PIEZĪME
Pārbaudēs mēs atklājām, ka vislabākais ir faila formāts .eps. Tikpat labi var izmantot arī Postscript un PDF failus, bet var būt nepieciešama papildu iestatīšana. Pārliecinieties, vai tad, kad saglabājat failu, ir aktivizēta opcija "Preserve Overprints”.
Sīkāku informāciju skatiet Pārdrukāšana ar punktveida datiem programmā Illustrator.
