Šiame skirsnyje paaiškinta, kaip paruošti vaizdus, kuriuose yra atskiros spalvos duomenų, naudojantis vektorinių vaizdų redagavimo programomis, pvz., „Adobe Illustrator®“. Kad galėtumėte spausdinti baltu rašalu arba laku, pirmiausia reikia turėti ONYX profilį (laikmenos modelį), tinkamai konfigūruotą naudoti atskiros spalvos duomenis.

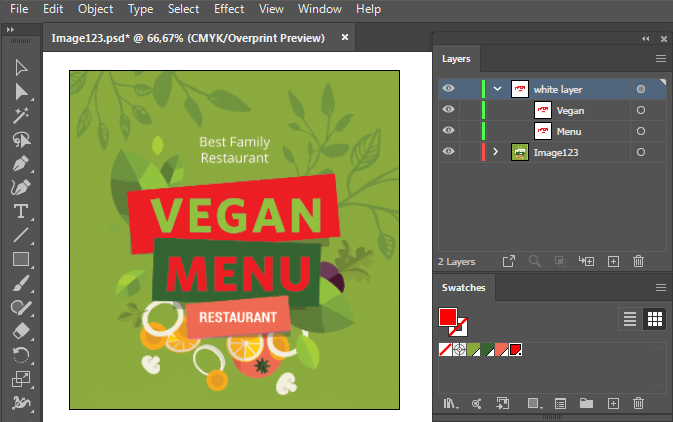

Jei norite "Illustrator" į paveikslėlį įtraukti taškinės spalvos duomenis, turite sukurti sluoksnį su iš anksto nustatytos taškinės spalvos objektais. Vaizde galima turėti daugiau nei vieną taškinį elementą, tačiau kiekvieno elemento duomenys turi būti vienodi, taigi ir nepermatomumo lygis turi būti vienodas, kitaip ONYX Thrive išsaugotą dokumentą traktuos kaip atskyrimo failą. Kadangi "Arizona" spausdintuvai su baltu rašalu palaiko du taškinius kanalus, galite sukurti vieną taškinį kanalą "Spot 1" duomenims, o kitą - "Spot 2" duomenims. CMYK yra pageidautinas režimas, nes juo atskiros spalvos duomenų kūrimo veiksmai yra paprastesni nei pasirinkus RGB.
NOTE
Galite naudoti kitas vektorinių vaizdų redagavimo programas nei „Illustrator“, jei tik jose yra Užklotinio spausdinimo funkcija ir galima kurti atskirą spalvą.
Pirmasis darbo eigos žingsnis - paruošti šaltinio vaizdą naudoti taškinį kanalą. Kad ONYX RIP atpažintų taškinius duomenis, jie turi būti suprojektuoti tik atskirame kanale (kaip pasirinktinė taškinė spalva). Pavadinimas, kurį priskiriate šiai dėmės spalvai, turi būti Spot 1 arba Spot 2 ir yra svarbiausia failo rengimo dalis. Taip pavadintas kanalas leidžia „RIP-Queue“ nustatyti, kad duomenis, esančius šaltinio vaizde, reikia perduoti į atskiros spalvos kanalą.

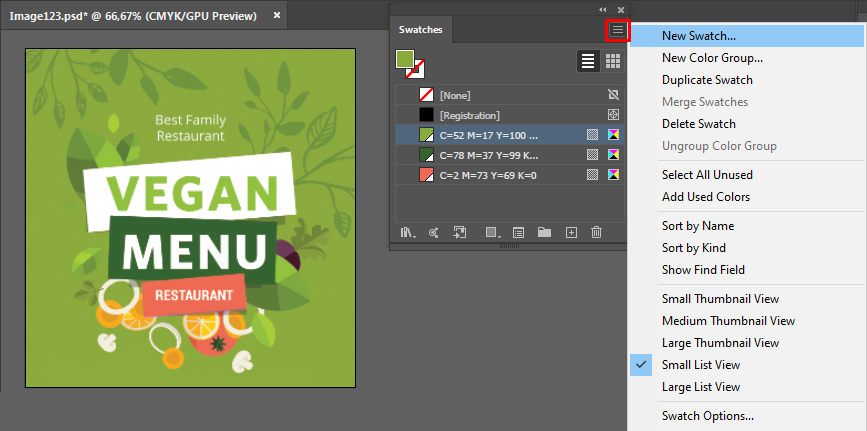

Toliau nurodytais veiksmais konfigūruokite "Adobe Illustrator" failą naudoti su baltu rašalu arba laku:

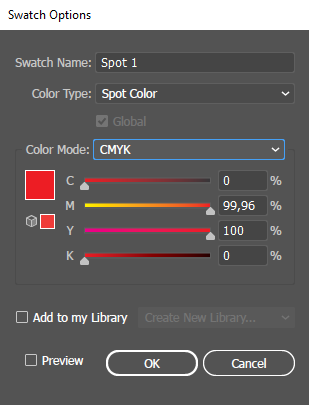

Pavadinimas – įveskite pavadinimą „Spot 1“ arba „Spot 2“.
Instrukcijų, kaip naudoti kitokią pavadinimų suteikimo tvarką nei "Spot 1" arba "Spot 2", žr Kaip pavadinti savo taškinius duomenis.
Spalvos tipas – išskleidžiamajame meniu pasirinkite „Atskira spalva“.
Mėginio spalva - naudokite slankiklius mėginio spalvai reguliuoti. Galite nustatyti šią spalvą kaip bet kokią vertę, kuri padės geriau matyti dizainą.
NOTE
Atlikdami bandymus nustatėme, kad geriausiai veikia .eps failo formatas. Bet „Postscript“ ir PDF failai taip pat veikia, tačiau gali reikėti šiek tiek papildomos sąrankos. Įrašydami failą būtinai įjunkite parinktį „Išsaugoti užklotinius spaudinius“.
Daugiau informacijos žr. Taškinių duomenų perspausdinimas programoje "Illustrator.
