Dette afsnit forklarer, hvorledes billeder, der inkluderer punktdata med vektorbaserede billedredigeringsprogrammer som for eksempel Adobe Illustrator®, forberedes. For at kunne udskrive med hvidt blæk eller lak, skal der forefindes en ONYX-profil (mediemodel), der er korrekt konfigureret til brug af punktdata.
Hvis du vil tilføje spotfarvedata til dit billede i Illustrator, skal du oprette et lag med objekter i en foruddefineret spotfarve. Det er muligt at have mere end ét spotelement i et billede, men hvert element skal have de samme spotfarvedata og derfor have det samme opacitetsniveau, ellers vil ONYX Thrive behandle det gemte dokument som en separationsfil. Da Arizona-printere med hvidt blæk understøtter to spotkanaler, kan du oprette en spotkanal til Spot 1-data og en anden til Spot 2-data. CMYK er den foretrukne indstilling, da de handlinger, der kræves til oprettelse af punktdata, er enklere end dem til RGB.
BEMÆRK
Der kan anvendes andre vektorbaserede billederedigeringsprogrammer end Illustrator, bare applikationen har en overprint-funktion og evnen til at oprette punktfarver.
Det første trin i arbejdsgangen er at forberede dit kildebillede til at bruge spotkanalen. Spotdataene skal være designet udelukkende på en separat kanal (som en brugerdefineret spotfarve) for at kunne genkendes af ONYX RIP'en. Det navn, du tildeler denne spotfarve, skal være Spot 1 eller Spot 2 og er den vigtigste del af forberedelsen af filen. Denne navngivne kanal lader RIP-køen bestemme, at data i kildebilledet skal ud i punktkanalen.

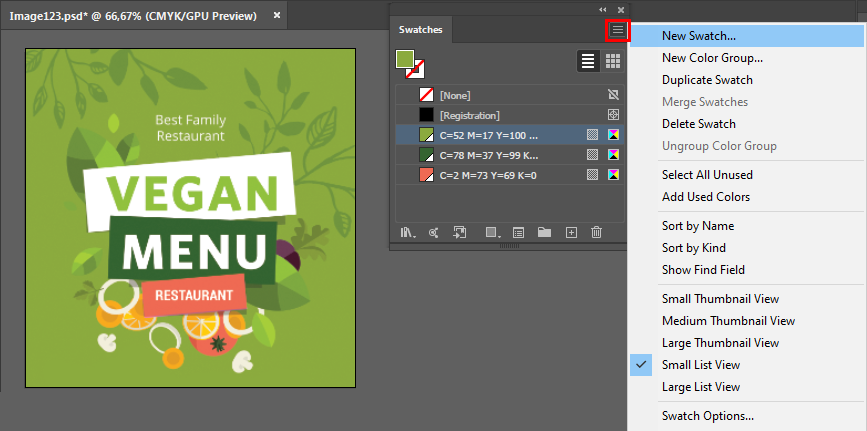

Brug følgende trin til at konfigurere en Adobe Illustrator-fil til brug med hvidt blæk eller lak:

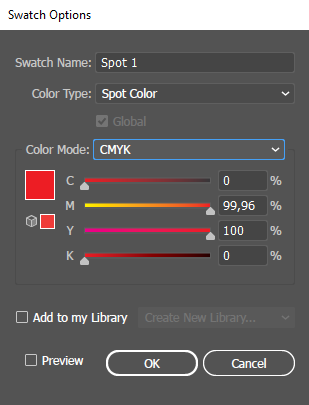

Navn – Indtast Spot 1 eller Spot 2.
Du kan finde instruktioner om, hvordan du bruger en anden navngivningskonvention end Spot 1 eller Spot 2, under Sådan navngiver du dine Spot Data.
Farvetype – Brug rullemenuen til at vælge punktfarve.
Farve - Brug skyderne til at justere farven på mønsteret. Denne FARVE kan være enhver værdi, der hjælper med at se designet bedre.
BEMÆRK
Under afprøvninger har vi fundet, at filformatet .esp er det bedste. Postscript- og pdf-filer virker dog også, men kan kræve yderligere opsætning. Sørg for, at "Bevar overprint" er aktiveret, når filen gemmes.
Se Overtryk Spot Data i Illustrator for yderligere oplysninger.
