Замена ножа

Введение

Производите замену ножа, когда он уже не обрезает носитель должным образом.

Подготовка

Используйте инструменты, предназначенные для <ph varref="productname" translate="no">Océ Colorado 1640</ph>:

  • Отвертка (Торкс-25) для крышки

  • Отвертка (Торкс-6) для ножа

  • Нож

ПРИМЕЧАНИЕ

Для получения информации о рекомендуемых материалах для технического обслуживания см. Перечень материалов для технического обслуживания, пригодных для Océ Colorado 1640.

Процедура

  1. Откройте верхнюю крышку с входной стороны носителя.

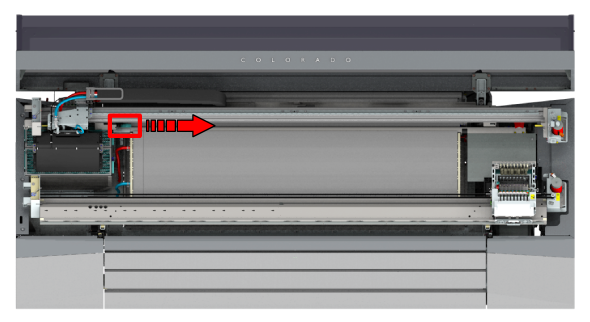

  2. Найдите нож и переместите его слева направо.
  3. Перейдите к выходной стороне носителя и разместите крышку отсека ножа слева.
  4. Отверните винт на верхней стороне крышки с помощью отвертки Торкс-25.
    ВНИМАНИЕ

    Не ударьтесь головой.

  5. Поднимите крышку и выньте ее.
  6. Разместите нож в верхней правой части отсека.
  7. Отверните два винта ножа (1-2) с помощью отвертки Торкс-6.
    ПРИМЕЧАНИЕ

    Поместите кусок бумаги под ножом для сбора падающих винтов. Это позволяет гарантировать, что ни один винт не останется внутри устройства.

  8. Извлеките нож.

    При расположении ножа следите за тем, чтобы он не задевал датчик.

  9. Поместите новый нож так, чтобы верх колесика сначала оказался в рамах, а потом дайте ему занять свое место. Убедитесь, что нож свободно скользит на рамах.
  10. Завинтите два винта от руки.
  11. Поместите крышку отсека ножа обратно на место.
  12. Закрепите винт наверху крышки.
  13. Закройте верхнюю крышку с входной стороны носителя.
