Het mes vervangen

Inleiding

Vervang het mes als het uw materiaal niet langer correct snijdt.

Gebruik voor de Océ Colorado 1640 voorgeschreven:

OPMERKING

Voor informatie over de voorgeschreven onderhoudsmaterialen raadpleegt u Lijst met Océ Colorado 1640-onderhoudsmaterialen.

Open de bovenklep vanaf de materiaalinvoerkant.

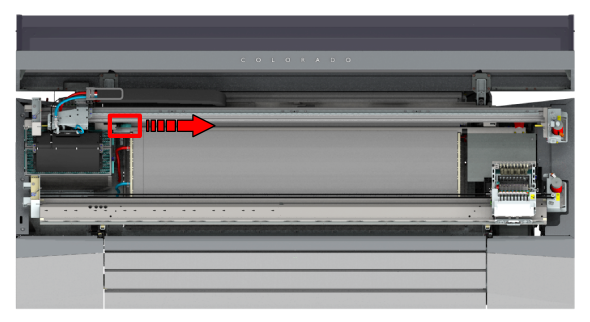

Zoek het mes en beweeg het van links naar rechts.
Ga naar de materiaaluitvoerkant. De afdekking van het mescompartiment bevindt zich links.
Draai de schroeven op de afdekking los met de Torx-25.
VOORZICHTIG
Let op uw hoofd.
Til de afdekking op en verwijder hem.
Het mes bevindt zich rechtsboven in het compartiment.
Draai de twee schroeven van het mes (1-2) los met de Torx-6.
OPMERKING
Houd een stuk papier onder het mes om eventueel vallende schroeven op te vangen. Zo zorgt u ervoor dat er geen schroeven in de machine vallen.
Verwijder het mes.
Positioneer het mes zodanig dat het de sensor niet raakt.
Plaats een nieuw mes, met het wiel boven in de rails, en laat het op zijn plaats vallen. Controleer of het mes soepel over de rails glijdt.
Draai de twee schroeven handvast.
Duw de afdekking van het mescompartiment weer op zijn plaats.
Draai de schroef op de afdekking vast.
Sluit de bovenklep vanaf de materiaalinvoerkant.
