Terän vaihtaminen

Johdanto

Vaihda terä, kun terä ei leikkaa materiaalia enää oikein.

Käytä Océ Colorado 1640 -hyväksyttyjä tarvikkeita:

HUOMAUTUS

Tietoja määritetyistä kunnossapitomateriaaleista, katso Océ Colorado 1640 -kunnossapitomateriaalien luettelo.

Avaa yläkansi materiaalin syöttöpuolelta.

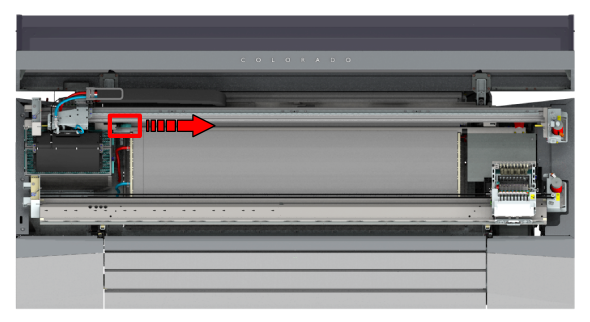

Hae terä ja siirrä se vasemmalta oikealle.
Mene materiaalin tulostuspuolelle ja paikanna terälokeron kansi vasemmalla.
Irrota ruuvi kannen yläpuolella Torx-25-avaimella.
HUOMIO
Varo päätäsi.
Nosta kansi ylös ja irrota se.
Paikanna terä lokeron yläosassa oikealla.
Kierrä auki terän kaksi ruuvia (1–2) Torx-6-avaimella.
HUOMAUTUS
Kerää mahdolliset putoavat ruuvit pitämällä paperinpalaa terän alla. Tällä tavoin varmistat, ettet kadota yhtään ruuvia laitteen sisälle.
Ota terä ulos.
Varmista, että sijoitat terän siten, ettei se kosketa anturia.
Aseta uusi terä pyörällä yläosa ensin kiskoille ja anna sen pudota paikalleen. Testaa, että terä liukuu hyvin kiskoilla.
Kiristä kaksi ruuvia käsikireydelle.
Aseta terälokeron kansi jälleen paikalleen.
Kiristä ruuvi kannen yläpuolella.
Sulje yläkansi materiaalin syöttöpuolelta.
