Austauschen des Messers

Einführung

Tauschen Sie das Messer aus, wenn das Material nicht mehr sauber abgeschnitten wird.

Verwenden Sie die folgenden, für den Drucker Océ Colorado 1640 vorgeschriebenen Wartungsmaterialien:

HINWEIS

Weitere Informationen zu den vorgeschriebenen Wartungsmaterialien finden Sie im Abschnitt Wartungsmaterialien für den Drucker Océ Colorado 1640.

Öffnen Sie auf der Materialeingabeseite die obere Abdeckung.

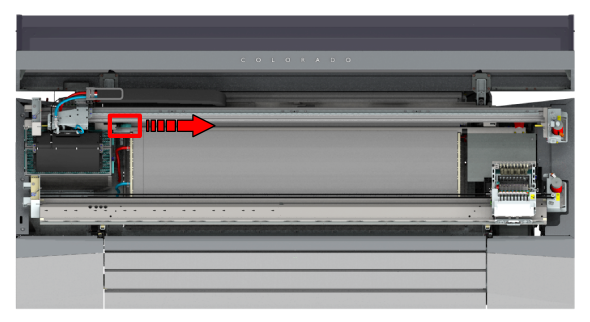

Schieben Sie das Messer von der linken auf die rechte Seite.
Gehen Sie zur Druckausgabeseite. Dort befindet sich links die Abdeckung des Messerfachs.
Lösen Sie die Schraube oben an der Abdeckung mit dem Torx-25-Schraubendreher.
ACHTUNG
Passen Sie auf, dass Sie sich nicht den Kopf anstoßen.
Heben Sie die Abdeckung hoch, und nehmen Sie sie ab.
Das Messer befindet sich im rechten oberen Bereich des Fachs.
Lösen Sie die beiden Halteschrauben des Messers (1-2) mit dem Torx-6-Schraubendreher.
HINWEIS
Halten Sie ein Blatt Papier unter das Messer, um eventuell herunterfallende Schrauben aufzufangen. Auf diese Weise stellen Sie sicher, dass keine Schrauben ins Innere des Geräts fallen und somit verloren gehen.
Nehmen Sie das Messer heraus.
Das Messer darf nicht mit dem Sensor in Berührung kommen.
Setzen Sie ein neues Messer ein. Setzen Sie zunächst die Rolle oben in die Schiene ein, und lassen Sie das Messer dann in die vorgesehene Position fallen. Überprüfen Sie, ob das Messer einwandfrei in den Schienen entlang gleitet.
Ziehen Sie die beiden Schrauben handfest an.
Bringen Sie die Abdeckung des Messerfachs wieder an.
Ziehen Sie die Schrauben oben an der Abdeckung fest.
Schließen Sie von der Materialeingabeseite aus die obere Abdeckung.
