Vyměnit nůž

Úvod

Pokud nůž vaše médium již neodřízne správně, vyměňte jej.

Použijte následující prostředky předepsané pro Océ Colorado 1640:

POZNÁMKA

Otevřete horní kryt ze vstupní strany média.

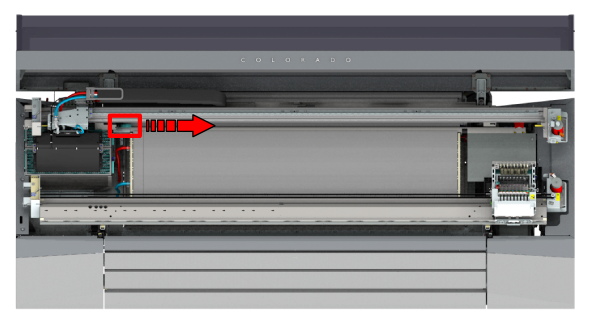

Vyhledejte nůž a posuňte jej zleva doprava.
Přejděte na výstupní stranu média a na levé straně vyhledejte kryt prostoru nože.
Demontujte šroub v horní části krytu pomocí šroubováku Torx-25.
UPOZORNĚNÍ
Pozor na hlavu.
Zvedněte kryt a sejměte jej.
Vyhledejte nůž v pravé horní části prostoru.
Demontujte dva šrouby nože (1–2) pomocí šroubováku Torx-6.
POZNÁMKA
Pod nožem držte kus papíru, abyste zachytili veškeré padající šrouby. Tím zajistíte, abyste v zařízení žádný ze šroubů neztratili uvnitř stroje.
Vytáhněte nůž.
Umístěte nůž tak, aby nenarazil do snímače.
Nasaďte nový nůž nejdříve horní hladkou na kolejnice a nechejte jej klesnout do polohy. Odzkoušením se přesvědčte, že se nůž dobře pohybuje po kolejnicích.
Rukou utáhněte dva šrouby.
Nasaďte zpět kryt prostoru nože na místo.
Utáhněte šroub v horní části krytu.
Zavřete horní kryt ze vstupní strany média.
