Замена ножа

Введение

Производите замену ножа, когда он уже не обрезает носитель должным образом.

Подготовка

Используйте предназначенные для Océ Colorado 1640 средства:

  • Отвертка (Торкс-20) для крышки

  • Отвертка (Торкс-6) для ножа

  • Нож

ПРИМЕЧАНИЕ

Для получения информации о рекомендуемых материалах для технического обслуживания см. Перечень материалов для технического обслуживания, пригодных для Océ Colorado 1640.

Процедура

  1. Откройте верхнюю крышку с входной стороны носителя.

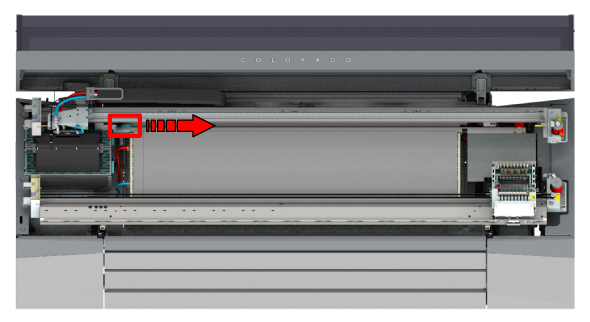

  2. Найдите нож и переместите его слева направо.
  3. Перейдите к выходной стороне носителя и разместите крышку отсека ножа слева.
  4. Отвинтите винт наверху крышки.
    ВНИМАНИЕ

    Не ударьтесь головой.

  5. Поднимите крышку и выньте ее.
  6. Разместите нож в верхней правой части отсека.
  7. Отвинтите два винта ножа (1-2).
    ПРИМЕЧАНИЕ

    Поместите кусок бумаги под ножом для сбора падающих винтов. Таким образом можно гарантировать, что внутри устройства не будет оставлен ни один винт.

  8. Извлеките нож.

    При расположении ножа следите за тем, чтобы он не задевал датчик.

  9. Поместите новый нож так, чтобы верх колесика сначала оказался в рамах, а потом дайте ему занять свое место. Убедитесь, что нож свободно скользит на рамах.
  10. Завинтите два винта от руки.
  11. Поместите крышку отсека ножа обратно на место.
  12. Закрепите винт наверху крышки.
  13. Закройте верхнюю крышку с входной стороны носителя.
