Remplacement du couteau

Introduction

Remplacez le couteau dès qu'il ne coupe plus correctement le support.

Utilisez les articles prescrits pour l'Océ Colorado 1640 :

REMARQUE

Pour plus d'informations sur le matériel d'entretien prescrit, voir Liste du matériel d'entretien de l'imprimante Océ Colorado 1640.

Ouvrez le capot supérieur côté introduction du support.

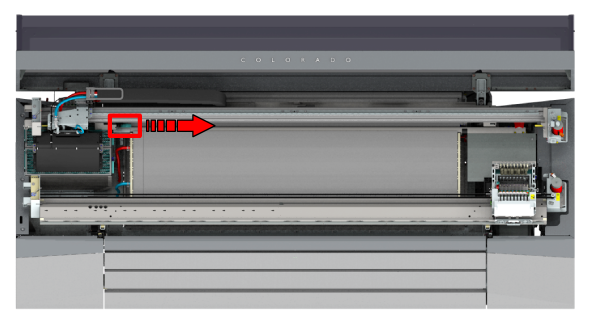

Repérez le couteau et déplacez-le de la gauche vers la droite.
Placez-vous côté sortie du support et identifiez le capot du compartiment à couteau situé à gauche.
Desserrez la vis du haut du capot.
ATTENTION
Faites attention à votre tête.
Soulevez le capot et enlevez-le.
Identifiez le couteau situé en haut à droite du compartiment.
Desserrez les deux vis du couteau (1-2).
REMARQUE
Placez une feuille de papier sous le couteau pour récupérer les vis qui pourraient tomber. De cette façon, vous êtes assuré de ne pas laisser échapper de vis dans la machine.
Sortez le couteau.
Veillez à tenir le couteau de manière à ce qu'il ne touche pas le capteur.
Mettez en place un nouveau couteau en installant d'abord la roulette dans les rails et en laissant tomber le couteau dans sa position. Réalisez un essai afin de vérifier que le couteau coulisse bien sur les rails.
Serrez les deux vis à la main.
Remettez en place le capot du compartiment à couteau.
Serrez la vis du haut du capot.
Fermez le capot supérieur côté introduction du support.
