Substituir a lâmina

Introdução

Substitua a lâmina quando esta deixar de cortar o material corretamente.

Antes de começar

Utilize os materiais recomendados para a Océ Colorado 1640:

Luvas de nitrilo para manusear tinta
Chave de parafusos (Torx-25) para a tampa
Chave de parafusos (Torx-6) para a lâmina
Lâmina

NOTA

Para informação sobre os materiais de manutenção prescritos, consulte Lista de materiais de manutenção para a Océ Colorado 1640.

CUIDADO

Use as luvas de nitrilo prescritas para a Océ Colorado 1640. Só pode utilizar as luvas durante dez minutos. Após dez minutos tem de colocar um par de luvas novo para evitar o contacto com a tinta.

Procedimento

Abra a tampa superior, a partir do lado de entrada do material.
Coloque as luvas de nitrilo aprovadas para a Océ Colorado 1640.

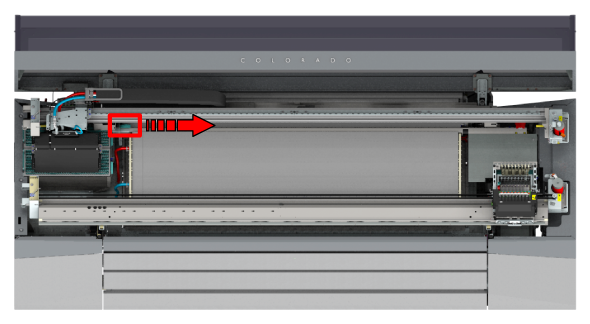

Localize a lâmina e desloque-a da esquerda para a direita.
Vá para o lado da saída de material e localize a tampa do compartimento da lâmina, à esquerda.
Desenrosque o parafuso na parte superior da tampa com a Torx-25.
CUIDADO
Tenha cuidado com a cabeça.
Levante a tampa e retire-a.
Localize a lâmina no lado direito do compartimento.
Desenrosque os dois parafusos da lâmina (1-2) com a Torx-6.
NOTA
Coloque um pedaço de papel por baixo da lâmina para recolher qualquer parafuso que caia. Desta forma, certifica-se de que não perde nenhum parafuso no interior da máquina.
Retire a lâmina.
Certifique-se de que coloca a lâmina de forma a não bater no sensor.
Coloque uma lâmina nova com o topo da roda primeiro nas calhas e deixe-a cair para a devida posição. Teste para se certificar de que a lâmina desliza bem nas calhas.
Aperte os dois parafusos à mão.
Volte a colocar a tampa do compartimento da lâmina na sua posição.
Aperte o parafuso na tampa.
Elimine as luvas como resíduos químicos de acordo com os regulamentos locais.
Feche a tampa superior, a partir do lado de entrada do material.
