Terän vaihtaminen

Johdanto

Vaihda terä, kun terä ei leikkaa materiaalia enää oikein.

Ennen aloitusta

Käytä Océ Colorado 1640 -tulostimen kunnossapitotoimissa

  • musteen käsittelyyn soveltuvia nitriilikäsineitä

  • Ruuvimeisseli (Torx-25) kannelle

  • Ruuvimeisseli (Torx-6) terälle

  • Terä

HUOMAUTUS

Tietoja soveltuvista kunnossapitomateriaaleista on kohdassa Océ Colorado 1640 -kunnossapitomateriaalien luettelo.

HUOMIO

Käytä Océ Colorado 1640 -hyväksyttyjä nitriilikäsineitä. Voit käyttää käsineitä vain kymmenen minuutin ajan. Kymmenen minuutin kuluttua sinun on vaihdettava käsineet uuteen pariin, jotta vältät kosketuksen musteeseen.

Toimintosarja

  1. Avaa yläkansi materiaalin syöttöpuolelta.
  2. Vedä Océ Colorado 1640 -hyväksytyt nitriilikäsineet käsiin.

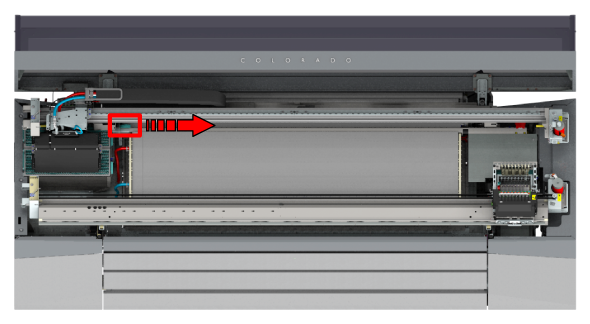

  3. Hae terä ja siirrä se vasemmalta oikealle.
  4. Mene materiaalin tulostuspuolelle ja paikanna terälokeron kansi vasemmalla.
  5. Irrota ruuvi kannen yläpuolella Torx-25-avaimella.
    HUOMIO

    Varo päätäsi.

  6. Nosta kansi ylös ja irrota se.
  7. Paikanna terä lokeron yläosassa oikealla.
  8. Kierrä auki terän kaksi ruuvia (1–2) Torx-6-avaimella.
    HUOMAUTUS

    Kerää mahdolliset putoavat ruuvit pitämällä paperinpalaa terän alla. Tällä tavoin varmistat, ettet kadota yhtään ruuvia laitteen sisälle.

  9. Ota terä ulos.

    Varmista, että sijoitat terän siten, ettei se kosketa anturia.

  10. Aseta uusi terä pyörällä yläosa ensin kiskoille ja anna sen pudota paikalleen. Testaa, että terä liukuu hyvin kiskoilla.
  11. Kiristä kaksi ruuvia käsikireydelle.
  12. Aseta terälokeron kansi jälleen paikalleen.
  13. Kiristä ruuvi kannen yläpuolella.
  14. Hävitä käsineet kemiallisen jätteen tavoin paikallisten säädösten mukaisesti.
  15. Sulje yläkansi materiaalin syöttöpuolelta.
