Sustitución de la cuchilla

Introducción

Cambie la cuchilla cuando ya no corte bien el material.

Antes de empezar

Use los siguientes artículos prescritos para Océ Colorado 1640:

  • Guantes de nitrilo para manipular tinta

  • Destornillador (Torx-25) para la cubierta

  • Destornillador (Torx-6) para la cuchilla

  • Cuchilla

NOTA

Para obtener información sobre el material de mantenimiento prescrito, consulte Lista de material de mantenimiento para Océ Colorado 1640.

ATENCIÓN

Póngase los guantes de nitrilo prescritos para Océ Colorado 1640. Solo se puede utilizar el mismo par de guantes durante diez minutos. Al cabo de diez minutos es preciso utilizar unos guantes nuevos para evitar el contacto con la tinta.

Procedimiento

  1. Abra la cubierta superior de la sección de entrada de material.
  2. Póngase los guantes de nitrilo aprobados para Océ Colorado 1640.

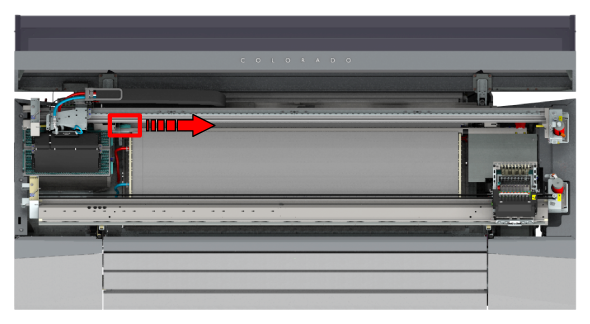

  3. Busque la cuchilla y muévala de izquierda a derecha.
  4. Acceda a la sección de salida de material y localice la cubierta del compartimiento de la cuchilla en el lado izquierdo.
  5. Afloje el tornillo de la parte superior de la cubierta con el destornillador Torx-25.
    ATENCIÓN

    Cuidado con la cabeza.

  6. Levante la cubierta y quítela.
  7. Localice la cuchilla en el lado superior derecho del compartimiento.
  8. Afloje los dos tornillos de la cuchilla (1-2) con el destornillador Torx-6.
    NOTA

    Ponga una hoja de papel bajo la cuchilla para recoger los tornillos que caigan. Así evita que se pierda ningún tornillo dentro de la máquina.

  9. Saque la cuchilla.

    Asegúrese de colocar la cuchilla de manera que no toque el sensor.

  10. Para introducir la cuchilla nueva, apoye primero la parte superior de la rueda en los rieles y déjela caer en su sitio. Compruebe si la cuchilla se desliza bien por los rieles.
  11. Apriete bien los dos tornillos con la mano.
  12. Vuelva a colocar la cubierta del compartimiento de la cuchilla.
  13. Apriete el tornillo de la parte superior de la cubierta.
  14. Elimine los guantes con los desechos químicos de acuerdo con las normativas vigentes.
  15. Cierre la cubierta superior de la sección de entrada de material.
Tema principal:
Mantenimiento de la impresora
