Vyměnit nůž

Úvod

Pokud nůž vaše médium již neodřízne správně, vyměňte jej.

Než začnete

Použijte předepsané pomůcky pro tiskárnu Océ Colorado 1640:

  • nitrilové rukavice pro manipulaci s inkoustem

  • Šroubovák (Torx-25) na kryt

  • Šroubovák (Torx-6) na nůž

  • Nůž

POZNÁMKA

Informace o předepsaných materiálech pro údržbu viz Seznam materiálů pro údržbu zařízení Océ Colorado 1640.

UPOZORNĚNÍ

Nasaďte si předepsané nitrilové rukavice Océ Colorado 1640. Rukavice můžete nosit jen po dobu deseti minut. Po deseti minutách si musíte nasadit rukavice nové, abyste předešli styku s inkoustem.

Procedura

  1. Otevřete horní kryt ze vstupní strany média.
  2. Nasaďte si schválené nitrilové rukavice Océ Colorado 1640.

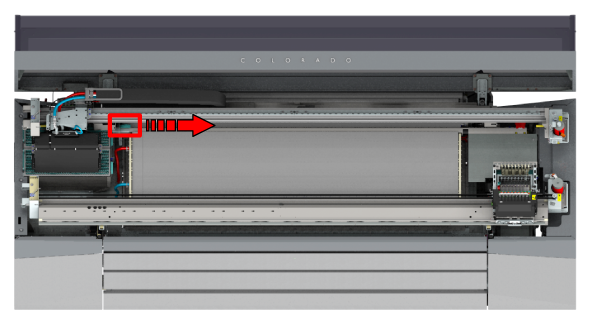

  3. Vyhledejte nůž a posuňte jej zleva doprava.
  4. Přejděte na výstupní stranu média a na levé straně vyhledejte kryt prostoru nože.
  5. Demontujte šroub v horní části krytu pomocí šroubováku Torx-25.
    UPOZORNĚNÍ

    Pozor na hlavu.

  6. Zvedněte kryt a sejměte jej.
  7. Vyhledejte nůž v pravé horní části prostoru.
  8. Demontujte dva šrouby nože (1–2) pomocí šroubováku Torx-6.
    POZNÁMKA

    Pod nožem držte kus papíru, abyste zachytili veškeré padající šrouby. Tím zajistíte, abyste v zařízení žádný ze šroubů neztratili uvnitř stroje.

  9. Vytáhněte nůž.

    Umístěte nůž tak, aby nenarazil do snímače.

  10. Nasaďte nový nůž nejdříve horní hladkou na kolejnice a nechejte jej klesnout do polohy. Odzkoušením se přesvědčte, že se nůž dobře pohybuje po kolejnicích.
  11. Rukou utáhněte dva šrouby.
  12. Nasaďte zpět kryt prostoru nože na místo.
  13. Utáhněte šroub v horní části krytu.
  14. Rukavice zlikvidujte jako chemický odpad podle místních předpisů.
  15. Zavřete horní kryt ze vstupní strany média.
