Création d'une nouvelle application dans PRISMAguide XL Engine

Introduction

Cette rubrique décrit la procédure de création d'une nouvelle application. Vous pouvez enregistrer cette application en tant que recette.

À titre d'exemple, nous allons créer une application de type blockout. L'application blockout est imprimée sur un côté d'un support clair et sera visible des deux côtés. L'image du verso fera partie de la recette. Un calque noir placé au milieu bloque le passage de la lumière. Des masques blancs sont utilisés entre le calque de blockout et les deux calques de couleur qui représentent les 2 côtés de l'application. Des modes d'impression différents sont utilisés selon les types de calque de l'application.

Procédure

  1. Ouvrez un fichier PDF dans ONYX Thrive.

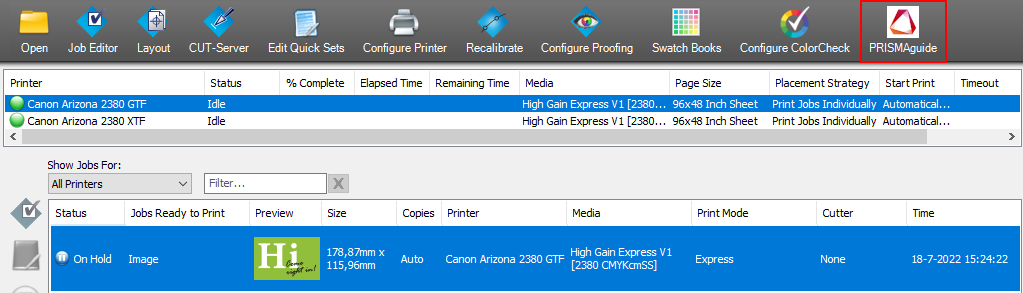

  2. Sélectionnez le fichier PDF, puis cliquez sur [PRISMAguide].

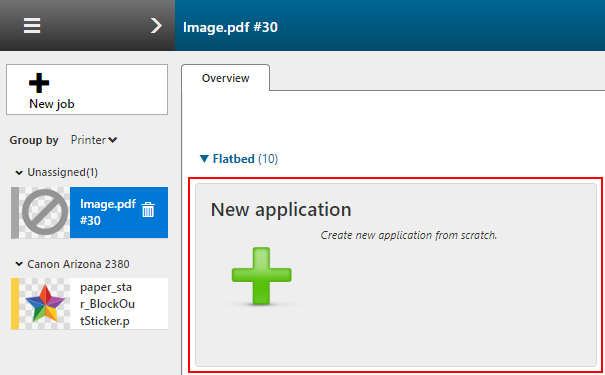

  3. Sélectionnez le fichier PDF dans la liste des travaux, puis cliquez sur [Nouvelle application].

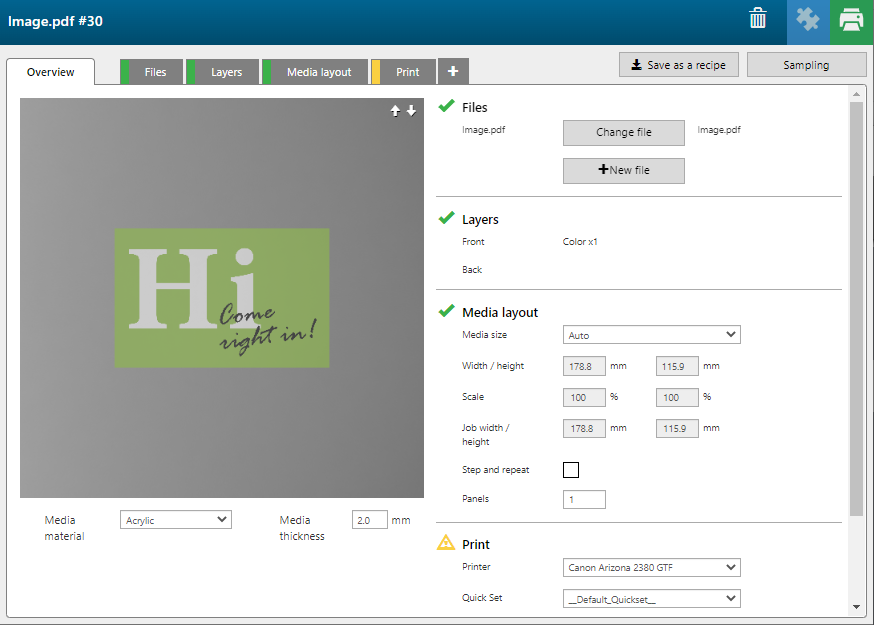

  4. Un nouveau travail PRISMAguide XL Engine, composé d'un seul calque, est créé.
  5. Ouvrez l'onglet [Fichiers].

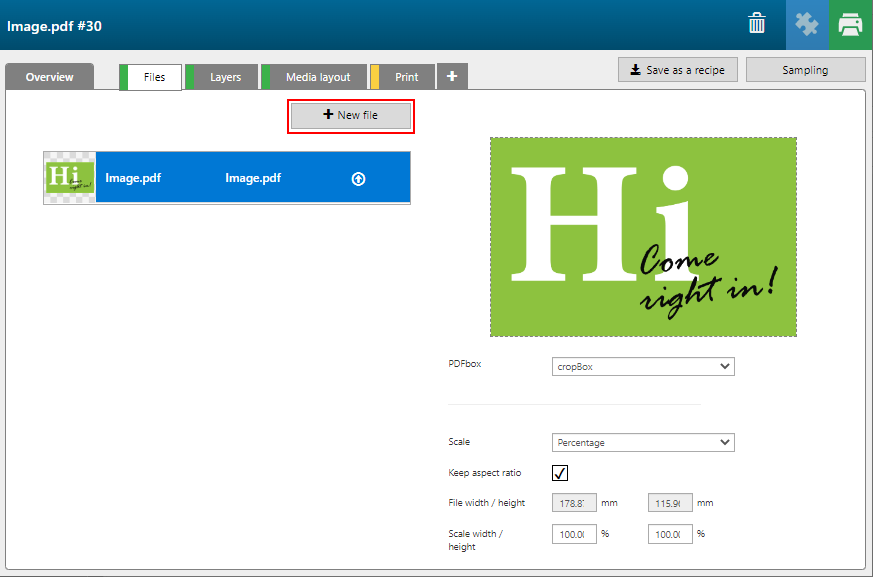

    Cliquez sur le bouton [Nouveau fichier] pour ajouter un fichier à votre application.

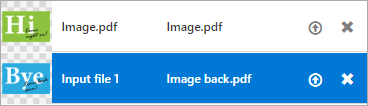

  6. Cliquez sur l'icône pour importer le fichier.

    Dans cet exemple, nous avons ajouté le fichier Image back.pdf à l'application.

  7. Ouvrez l'onglet [Calques].

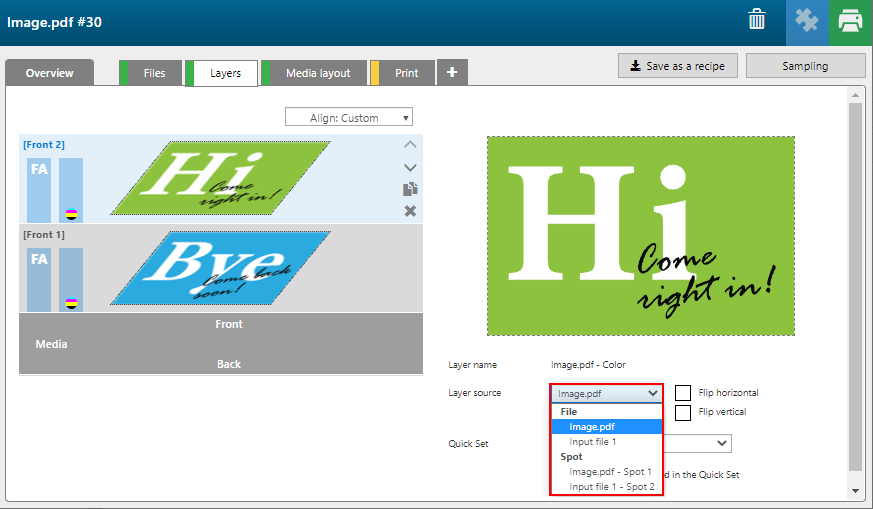

    Vous pouvez affecter des pages, des calques ou des tons directs, présents dans le(s) fichier(s) d'entrée, comme données d'entrée d'un calque d'impression.

    Dans cet exemple, le paramètre [Source du calque] pour le côté [Recto] 2 correspond à Image.pdf et pour le côté [Recto] 1, il correspond à Inputfile 1.

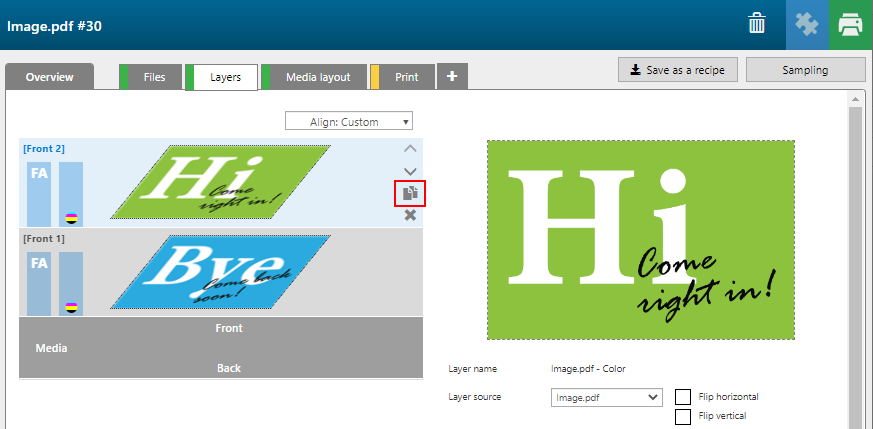

  8. Cliquez sur le bouton Dupliquer pour créer 3 calques recto supplémentaires.

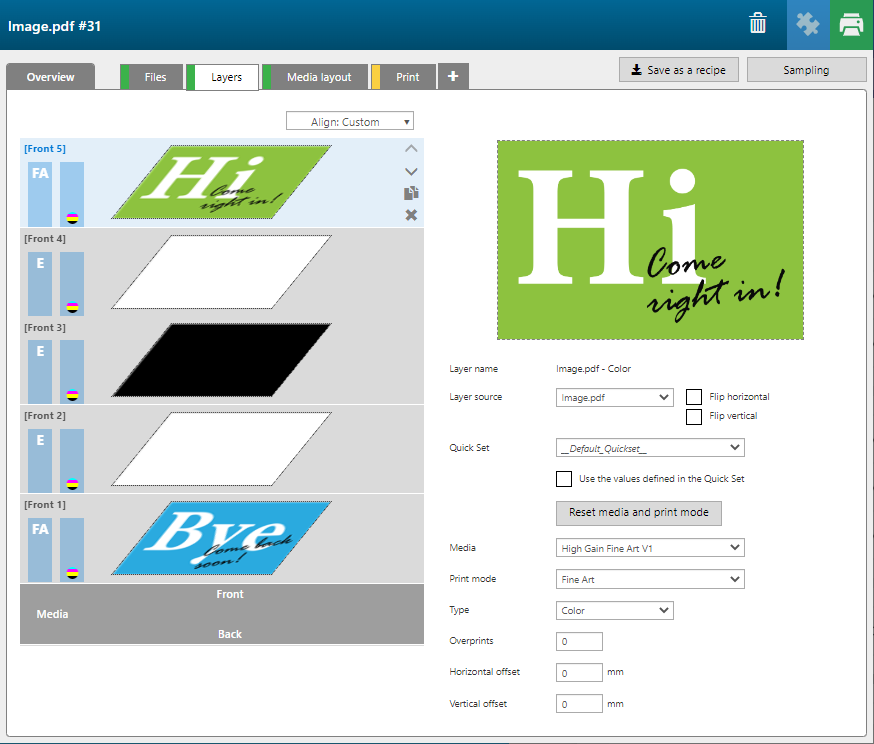

  9. Définissez les spécifications des 3 calques intermédiaires.
    1. Modifiez le [Type] des 3 calques intermédiaires et choisissez [Masque de la zone d'image].

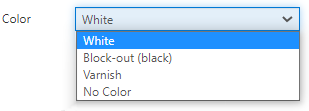

    2. Lorsque vous choisissez [Masque de la zone d'image] ou [Masque du cadre de délimitation], vous devez sélectionner la [Couleur] du calque.

      Sélectionnez : [Blockout (noir)] pour [FRONT 3] et [Blanc] pour [FRONT 2] et [FRONT 4].

    3. Vous pouvez également utiliser un mode d'impression différent pour les calques [Couleur] et [Blockout (noir)] en choisissant, par exemple, [Express].

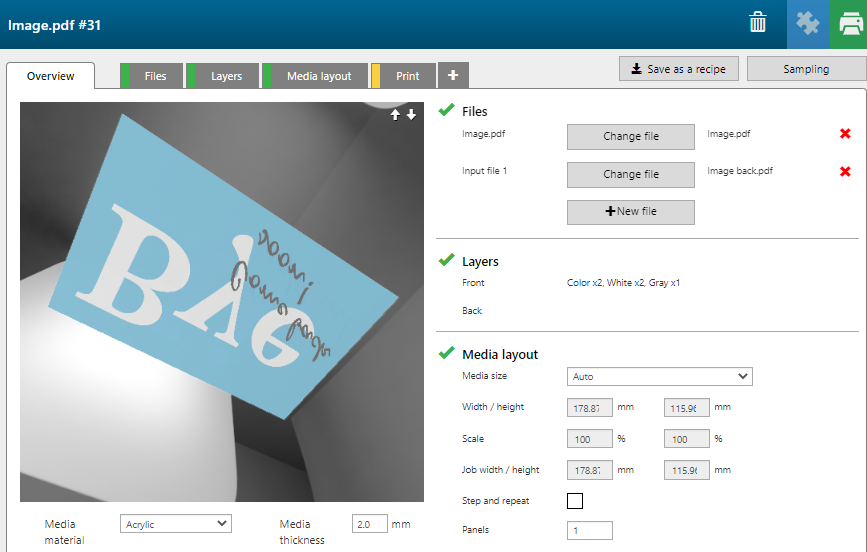

  10. Ouvrez l'onglet [Vue d'ensemble]. Cliquez et maintenez le bouton gauche de la souris enfoncé pour faire pivoter la vue en 3D et vérifier le verso de l'application. Notez que le verso de l'application ne s'affiche pas correctement.

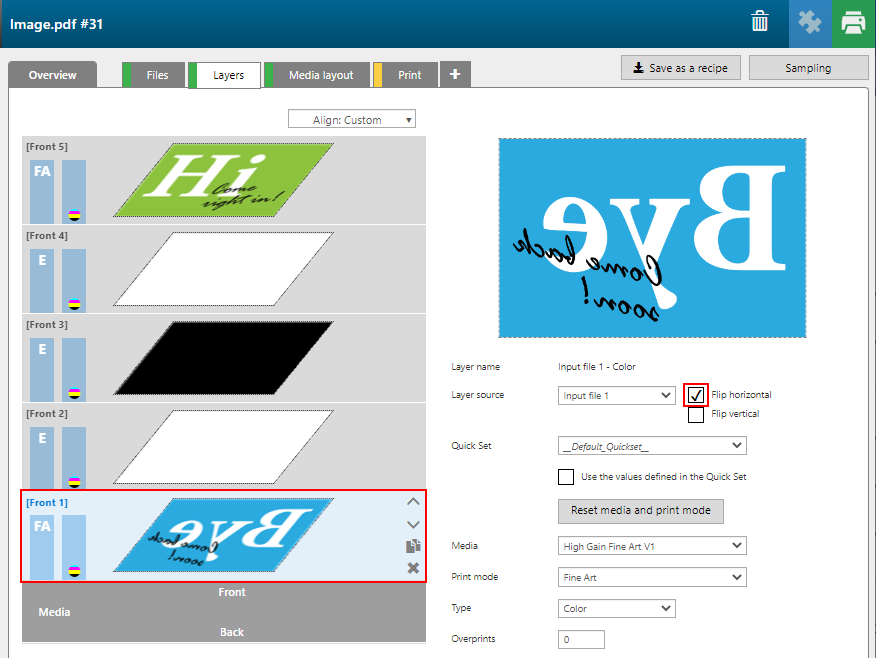

  11. Ouvrez l'onglet [Calques]. Sélectionnez le calque inférieur et cliquez sur [Symétrie horizontale].
  12. Vérifiez les spécifications [Disposition du support] et [Impression], puis cliquez sur le bouton [Impression].
    REMARQUE

    Vous pouvez enregistrer l'application en tant que recette afin de l'utiliser par la suite. Voir : Enregistrement d'une application en tant que recette.

Sujet parent :
Création de nouvelles recettes
