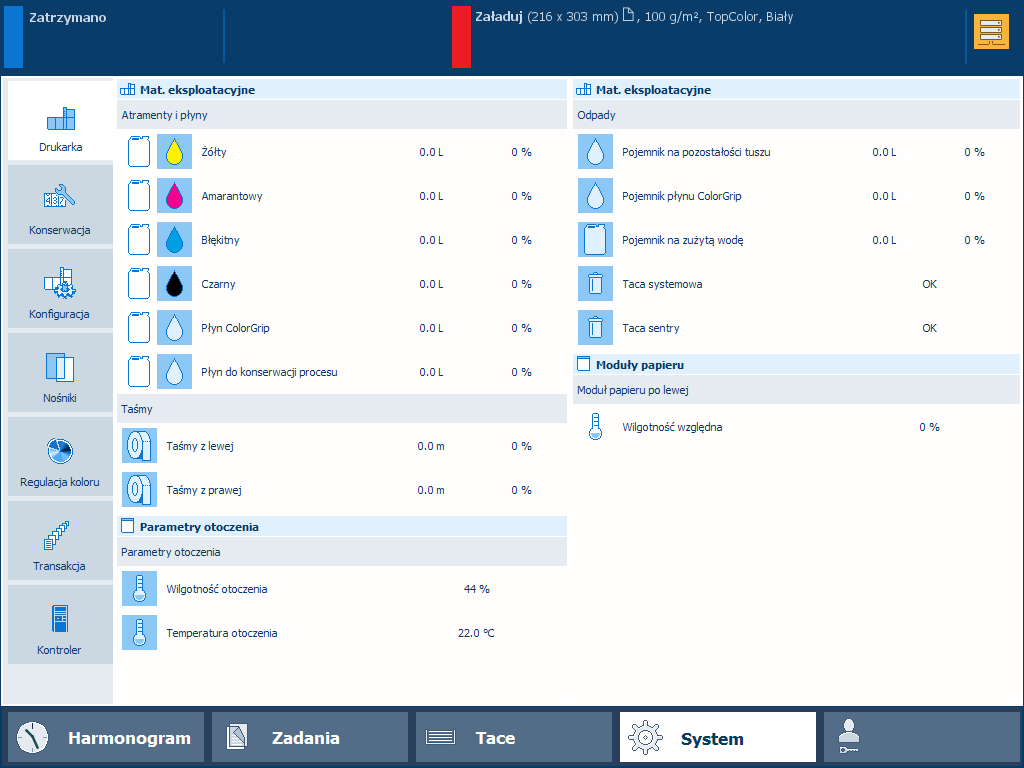

Na tablicy wskaźników panelu sterującego są wyświetlane komunikaty i symbole wskazujące na konieczność wymiany materiałów eksploatacyjnych i usunięcia odpadów. W [Mat. eksploatacyjne] okienku jest pokazywany stan materiałów eksploatacyjnych i odpadów.
Jeśli jakiś materiał eksploatacyjny jest całkowicie zużyty, drukarka nie może kontynuować pracy i pojawia się okno wymaganego działania. Odpowiednia instrukcja pomaga przeprowadzić procedurę wymiany.
WAŻNE
Niniejszy podręcznik zawiera instrukcje wymiany pojemników, wymiany kaset z taśmą i uzupełniania płynów. Zanim rozpoczniesz którąkolwiek z tych procedur, uważnie przeczytaj instrukcje.
|
Symbol |
Wymagane działanie |
Symbol |
Wymagane działanie |
||
|---|---|---|---|---|---|
|
Ogólne |
|||||
|
W krótkim terminie jest konieczna co najmniej jedna czynność konserwacji. |
|
Wykonaj jedną lub więcej czynności konserwacji. |
||
|
Jeden z pojemników w szafce na tusz jest pusty. Drukowanie może być kontynuowane do opróżnienia buforu. |
||||
|
Jeden z pojemników z tuszem lub płynem ColorGrip jest niedostępny. Drukowanie może być kontynuowane do opróżnienia buforu. |
||||
|
|
Jeden z pojemników na odpady jest niedostępny. Drukarka może kontynuować pracę. Zamontuj brakujący pojemnik na odpady. |
||||
|
Jeden z pojemników z tuszem lub płynem ColorGrip nie znajduje się we właściwym miejscu. Drukowanie może być kontynuowane do opróżnienia buforu. |
||||
|
Jeden z pojemników zawiera płyn, którego drukarka nie rozpoznaje. Drukarka może kontynuować pracę. Drukowanie może być kontynuowane do opróżnienia buforu. |
||||
|
Tusz i płyn ColorGrip |
|||||
|
|
Wymień pojemnik, który jest prawie pusty. |
|
|
Wymień pojemnik, który jest pusty. |
|
Płyn do konserwacji procesu (PML) |
|||||
|
Wymień pojemnik z płynem do konserwacji procesu (PML). |
|
Wymień pojemnik z płynem do konserwacji procesu (PML). |
||
|
Pojemnik na zużyty tusz i płyn ColorGrip |
|||||
|
Jeden z pojemników na odpady jest pełny. Wymień ten pojemnik na odpady. |
||||
|
|
Jeden z pojemników na odpady jest pełny, a bufor jest prawie pełny. Wymień ten pojemnik na odpady. |
|
Zarówno pojemnik na odpady (tusz/CG), jak i bufor są pełne. Wymień ten pojemnik na odpady. |
||
|
Tace odbierające wydruki z systemu lub arkusze niezadrukowane |
|||||
|
Taca odbierająca wydruki z systemu lub arkusze niezadrukowane jest prawie pełna. Opróżnij tacę sentry lub wierzchnią tacę (pierwszego) odbiornika o dużej pojemności (HCS). |
|
Taca odbierająca wydruki z systemu lub arkusze niezadrukowane jest prawie pełna. Opróżnij tacę sentry lub wierzchnią tacę (pierwszego) odbiornika o dużej pojemności (HCS). |
||
[Mat. eksploatacyjne] przegląd
|
Niebieskozielony |
Purpurowy |
Żółty |
Czarny |
Płyn ColorGrip |
PML |
Wymagane działanie |
|---|---|---|---|---|---|---|
|
|
|
|
|
|
Nie należy wykonywać żadnej czynności. |
|
|
|
|
|
|
|
Wymień pojemnik. |
|
|
|
|
|
|
|
Pojawia się okno wymaganego działania. Wymień pojemnik z tuszem. |
|
|
|
|
|
|
Nie należy wykonywać żadnej czynności. Ikona pojemnika pokazuje poziom wypełnienia. |
|
|
|
|
|
|
Nie należy wykonywać żadnej czynności. Płyn jest pompowany do buforu. |
|
|
|
|
|
|
Zamontuj pojemnik. |
|
Symbol |
Wymagane działanie |
Dostępny materiał eksploatacyjny |
|---|---|---|
|
Nie należy wykonywać żadnej czynności. |
Długość dostępnej taśmy jest większa niż 400 cm / 157.48". |
|
Nie należy wykonywać żadnej czynności. |
Długość dostępnej taśmy jest mniejsza niż 400 cm / 157.48" i większa niż 100 cm / 39.37". |
|
Pojawia się okno wymaganego działania. Wymień lewą i/lub prawą kasetę z taśmą. |
Długość dostępnej taśmy jest mniejsza niż 100 cm / 39.37". |
|
Symbol |
Wymagane działanie |
|
|---|---|---|
|
Nie należy wykonywać żadnej czynności. |
|
|
Wymień pojemnik na odpady. |
|
|
|
Nie należy wykonywać żadnej czynności. |
|
|
|
Wymień pojemnik na odpady. |
|
|
|
Pojawia się okno wymaganego działania. Wymień pojemnik na odpady. |
|
|
|
Zamontuj pojemnik na odpady. |
|
|
Symbol |
Wymagane działanie |
Dostępny materiał eksploatacyjny |
|---|---|---|
|
Nie należy wykonywać żadnej czynności. |
Taca sentry i/lub taca górna (pierwszego) odbiornika o dużej pojemności (HCS) mogą zbierać arkusze. |
|
|
Opróżnij tacę sentry lub wierzchnią tacę (pierwszego) odbiornika o dużej pojemności (HCS). |
Taca sentry lub taca górna (pierwszego) odbiornika o dużej pojemności (HCS) jest prawie pełna. |
|
|
Pojawia się okno wymaganego działania. Opróżnij tacę sentry lub wierzchnią tacę (pierwszego) odbiornika o dużej pojemności (HCS). |
Taca sentry lub taca górna (pierwszego) odbiornika o dużej pojemności (HCS) jest prawie pełna. |
