Rimozione dei supporti dal percorso della carta

Introduzione

Nel caso di un inceppamento dei supporti o di un problema al carrello, è possibile rimuovere i supporti dal percorso della carta.

Prima di iniziare

  • Per manipolare l'inchiostro, indossare i guanti in nitrile prescritti per la Océ Colorado 1640.

  • Usare una lama sufficientemente affilata da tagliare i supporti.

ATTENZIONE

Indossare i guanti di nitrile prescritti per l'unità Océ Colorado 1640. I guanti possono essere indossati solo per dieci minuti. Dopo dieci minuti occorre indossare nuovi guanti per impedire il contatto con l'inchiostro.

IMPORTANTE

Prestare attenzione all'eventuale presenza di inchiostro non essiccato. Seguire rigorosamente la procedura riportata di seguito per accertarsi di non estrarre dal sistema supporti con inchiostro non essiccato.

Procedura

  1. Localizzare l'unità di avvolgimento della bobina sul lato di uscita dei supporti della stampante. Se presente, estrarre la barra di tensione.

    È possibile sollevare la barra di tensione avvolgendo manualmente la bobina di avvolgimento dei supporti.

  2. Passare al lato di ingresso dei supporti e aprire la copertura dei supporti.
  3. Usare la lama per tagliare i supporti nella guida di taglio.
  4. Chiudere la copertura dei supporti.
  5. Tirare con forza per aprire il cassetto supporti.
  6. Utilizzare entrambe le mani per fare ruotare all'indietro la bobina supporti (1) e rimuovere i supporti dalla guida di metallo della carta. Se presente, eseguire questa operazione per entrambe le bobine supporti.
  7. Chiudere il cassetto supporti.
  8. Indossare i guanti di nitrile approvati per l'unità Océ Colorado 1640.
  9. Aprire la copertura superiore.
  10. Spingere con delicatezza il carrello di essiccazione verso sinistra portandolo sui filtri (1).
  11. Spingere con delicatezza il carrello della testina di stampa verso sinistra portandolo sulla posizione di manutenzione manuale (2).
    IMPORTANTE

    Toccare il carrello della testina di stampa sulla sola area coperta, altrimenti è possibile danneggiare le testine di stampa.

  12. Usare la lama per tagliare i supporti nella guida di taglio (3).

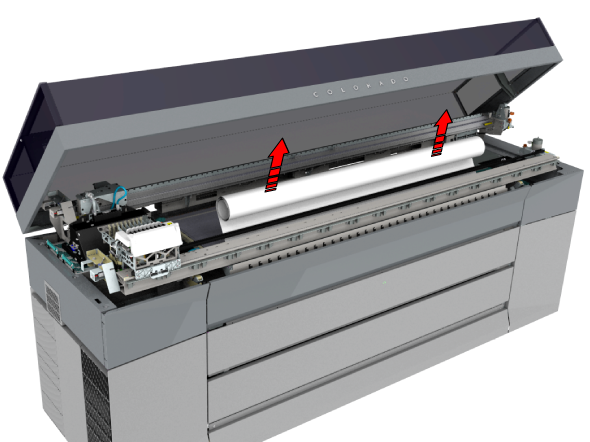

  13. Piegare i supporti verso di sé, dal lato dell'uscita al lato dell'ingresso, sino alla pinza di trasporto.
  14. Reggere i supporti piegati e tirare i supporti per estrarli dalla pinza di trasporto.
  15. Smaltire i supporti come rifiuti chimici.
  16. Quando il piano di aspirazione è sporco di inchiostro va pulito. Per ulteriori informazioni, vedere Pulizia del piano di aspirazione.
  17. Smaltire i guanti come rifiuti chimici.
  18. Chiudere la copertura superiore.
  19. Sul lato di uscita dei supporti, avvolgere manualmente la bobina di avvolgimento dei supporti e fissarla con nastro.
  20. Avviare la manutenzione automatica dal pannello dell'operatore. Per ulteriori informazioni, vedere Avvio manutenzione automatica.
Argomento principale:
Soluzione di problemi generici
