画像配置出力モジュール内の SZ ローラーの清掃

1

画像配置出力モジュールのフロントドアを開きます。

2

• 緑のノブを回して用紙ガイドのロックを解除します。

• 用紙ガイドを上側でロックされるまで持ち上げます。

3

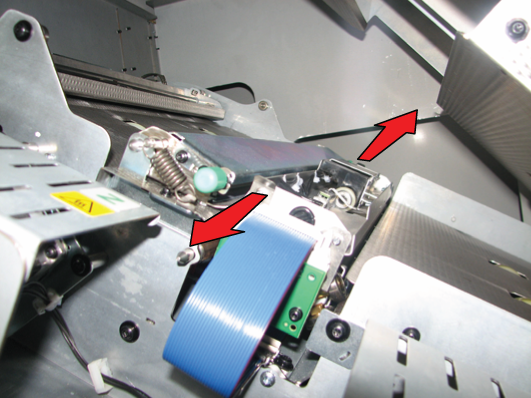

前面と背面で板バネを外側に押し、SZ ユニットを開きます。

メモ

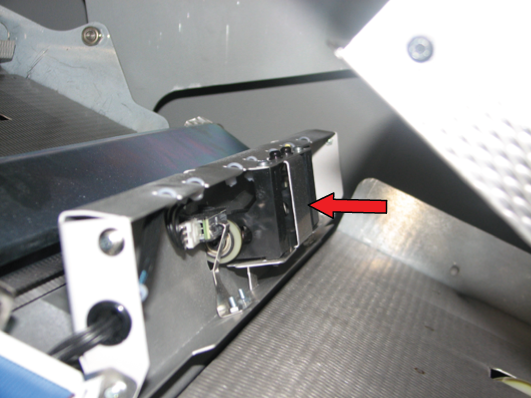

モジュール内部の板バネは作業しづらい位置にあります。

4

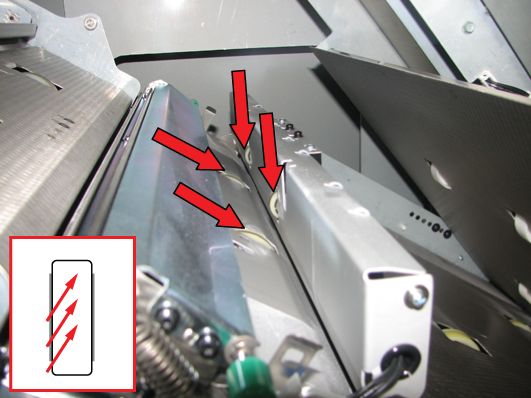

PML でクリーニング クロスを湿らせて、その清掃布で上下のローラーを湿らせます。

5

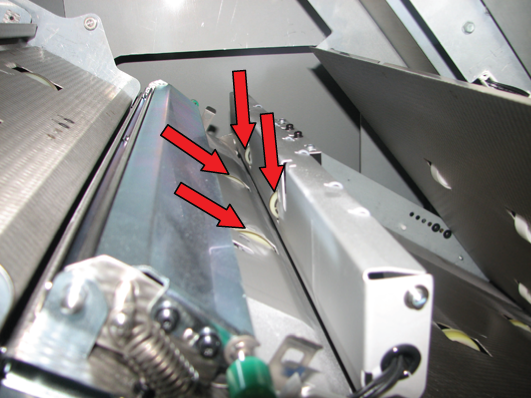

• ローラーが PML を吸収するまで約 10 秒待ちます。汚れが取り除かれるまで、湿らせたクロスで上下のローラーのペアを清掃します。

• 側方からローラーを拭き取り、ローラーを回転させて表面全体を清掃します。

メモ

ローラーが変色することはありますが、害はありません。

6

ユニット中央に向かってしっかりと押し込み、SZ ユニットを閉じます。ユニット背面もロックされていることを確認します。

• 片手で用紙ガイドを保持し、もう片方の手でノブを回してガイドのロックを解除します。

• 用紙ガイドをロックされるまで下げます。

7

画像配置出力モジュールのフロントドアを閉じます。
