Čištění válečku SZ ve výstupním modulu registrace

Pokud dojde k znečištění válců SZ ve výstupním modulu registrace, může dojít k problémům s registrací a kvalitou obrazu.

Umístění výstupního modulu registrace

Než začnete

Potřebujete následující pomůcky:

Čisticí tkaniny
Lahev pracovní servisní kapaliny
Pro tuto údržbu je k dispozici je instruktážní video, viz Čištění válečku SZ ve výstupním modulu registrace.

POZNÁMKA

Pokud chcete mít při práci s inkoustem, kapalinou ColorGrip, PML nebo SU70 čisté ruce, doporučujeme nitrilové rukavice. Podrobnosti najdete v bezpečnostních datových listech materiálu. (Seznámení s údržbou tiskárny)
Inkousty a kapaliny ColorGrip, PML a SU70 obsahují 1,2-benzisothiazol-3(2H)-on. Z hlediska bezpečnosti a ochrany zdraví při práci se nedoporučuje, aby s inkoustem nebo chemikáliemi pracovali lidé citliví na chemikálie (např. lidé s astmatem).
Pokud se vám některá tekutina vyleje, kapky utřete papírovými utěrkami a použité utěrky vložte do neprodyšně uzavřené nádoby vhodné pro jejich likvidaci.

	Akce
1	Otevřete přední dvířka výstupního modulu registrace.
2	Otočením zeleného knoflíku odjistěte vodicí lištu papíru. Nadzvedněte vodicí lištu papíru, dokud nedrží v poloze nahoře.

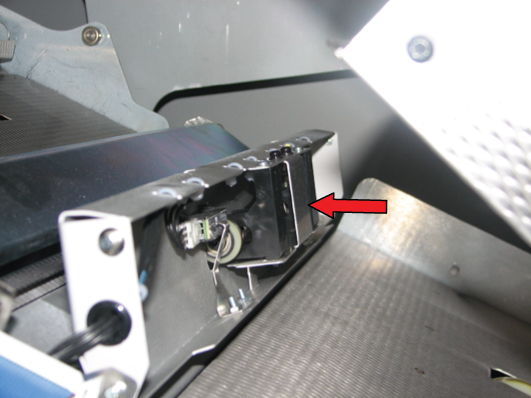

3	Zatlačením na listové pružiny na přední a zadní straně směrem ven otevřete jednotku SZ. POZNÁMKA K listové pružině uvnitř modulu je obtížný přístup
4	Čisticí tkaninu navlhčete v pracovní servisní kapalině a otřete horní a spodní válce.
5	Čekejte asi 10 sekund, než se kapalina absorbuje. Mokrou tkaninou kompletně vyčistěte horní a spodní pár válců. Tkaninou třete válce ze strany a poté je otočte, abyste očistili celý jejich povrch. POZNÁMKA Válce mohou vyblednout, ale to ničemu nevadí.
6	Pevným zatlačením doprostřed zavřete jednotku SZ. Ujistěte se, že je jednotka zajištěna také na zadní straně.
	Jednou rukou držte vodicí lištu papíru a druhou rukou ji otočením knoflíku uvolněte. Sklopte vodicí lištu dolů, dokud není v zajištěné poloze.
7	Zavřete přední dvířka výstupního modulu registrace.

Zlikvidujte použité čisticí tkaniny.
