Очистка Z-образных датчиков в модуле подачи на совмещение (Z2)

1

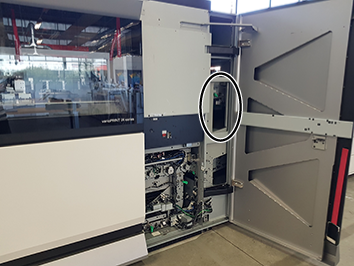

Откройте правую дверцу модуля печати. Расположение Z-образного датчика (2) указано на изображении.

2

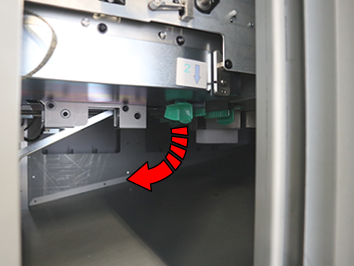

Сожмите зеленую ручку, чтобы открыть направляющую для бумаги.

3

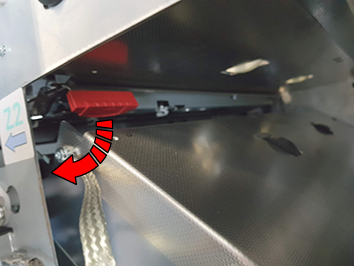

Откройте и придерживайте панель модуля Z-образных датчиков с помощью красной ручки.

4

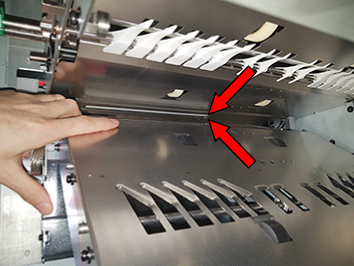

1. Возьмите 5 ветошей для чистки и сложите их пополам.

2. Сложенной ветошью трижды протрите нижние датчики.

3. Возьмите 5 новых новых чистых кусков ветоши, сложите их пополам и трижды протрите верхние датчики.

ПРИМЕЧАНИЕ

Доступ к этим Z-образным датчикам ограничен.

5

Осторожно закройте модуль Z-образных датчиков.

6

Закройте направляющую для бумаги с помощью зеленой ручки.

7

Закройте переднюю дверцу модуля печати.
