Limpar os sensores Z no módulo de registo de entrada (Z2)

1

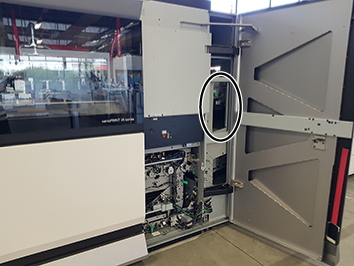

Abra a porta da direita do módulo de impressão. A localização do Sensor z (2) é indicada na imagem.

2

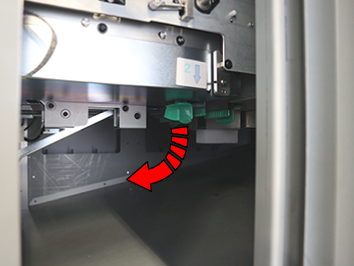

Aperte os manípulos verdes para abrir a guia de papel.

3

Utilize o manípulo vermelho para abrir e segure a unidade de sensor Z.

4

1. Utilize cinco panos de limpeza e dobre-os a meio.

2. Mova os panos dobrados três vezes sobre os sensores inferiores.

3. Utilize cinco panos de limpeza novos, dobre-os a meio e mova os panos dobrados três vezes sobre os sensores superiores.

NOTA

Não é fácil conseguir aceder a estes sensores Z.

5

Feche a unidade do sensor Z cuidadosamente.

6

Utilize o manípulo verde para fechar a guia de papel.

7

Feche a tampa frontal do módulo de impressão.
