De Z-sensoren in de registratie-invoermodule (Z2) reinigen

1

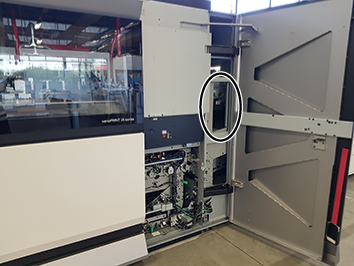

Open de rechterdeur van de afdrukmodule. De locatie van de z-sensor (2) wordt aangegeven in de afbeelding.

2

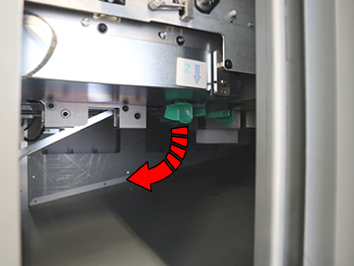

Knijp in de groene hendel om de papiergeleider te openen.

3

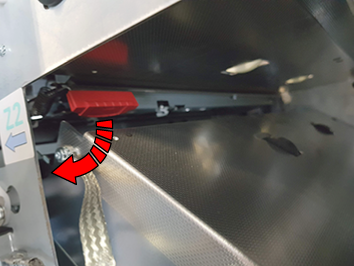

Gebruik de rode hendel om de Z-sensoreenheid te openen en vast te houden.

4

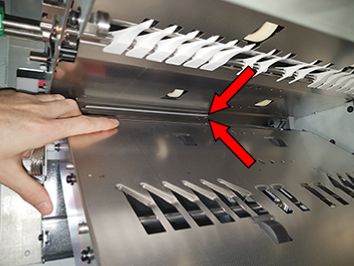

1. Neem vijf reinigingsdoekjes en vouw deze in tweeën.

2. Veeg drie keer met de opgevouwen doekjes over de onderste sensoren.

3. Neem vijf nieuwe reinigingsdoekjes, vouw deze in tweeën en veeg drie keer met de opgevouwen doekjes over de bovenste sensoren.

OPMERKING

Deze Z-sensoren zijn niet eenvoudig te bereiken.

5

Sluit de eenheid met de Z-sensor voorzichtig.

6

Gebruik de groene hendel om de papiergeleider te sluiten.

7

Sluit de voordeur van de afdrukmodule.
