画像配置入力モジュール内の Z センサーの清掃 (Z2)

1

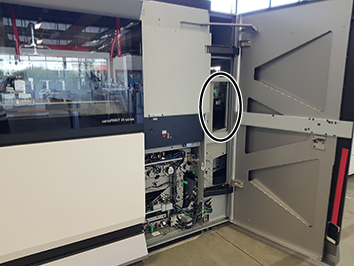

印刷モジュールの右ドアを開きます。z センサー (2) の位置は写真に示されています。

2

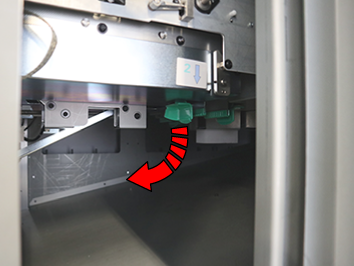

緑のハンドルを一緒に握って、用紙ガイドを開きます。

3

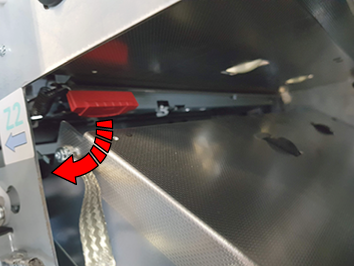

赤いハンドルを使用して Z センサーユニットを開け、保持します。

4

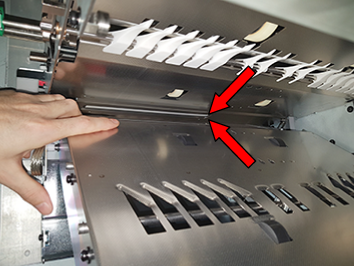

1. クリーニングクロス 5 枚を半分に折ります。

2. 下部センサーの上で半分に折ったクロスを 3 回動かします。

3. 新しい 5 枚のクリーニングクロスを半分に折り、ジョブセンサーの上で 3 回動かします。

メモ

これらの Z センサーは作業しづらい位置にあります。

5

Z センサーユニットを静かに閉じます。

6

緑のハンドルを使って用紙ガイドを閉じます。

7

印刷モジュールのフロントドアを閉じます。
