Reinigen der Z-Sensoren im Einzugs-Positionierungsmodul (Z2)

1

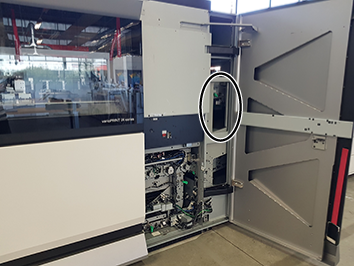

Öffnen Sie die rechte Tür des Druckmoduls. Die Position des Z-Sensors (2) ist in der Abbildung angegeben.

2

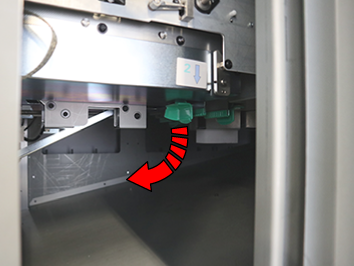

Drücken Sie den grünen Griff zusammen, um die Papierführung zu öffnen.

3

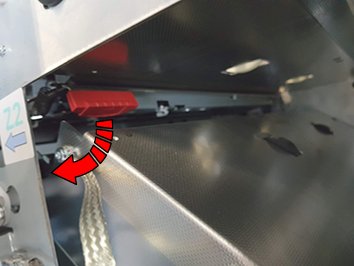

Benutzen Sie den roten Griff, um die Z-Sensor-Einheit zu öffnen und zu halten.

4

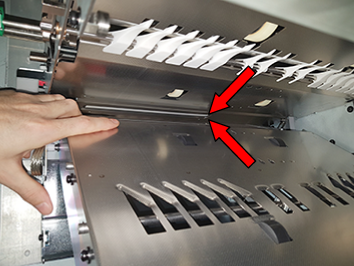

1. Nehmen Sie fünf Reinigungstücher, und falten Sie diese in der Mitte.

2. Ziehen Sie die gefalteten Reinigungstücher drei Mal über die unteren Sensoren.

3. Nehmen Sie fünf neue Reinigungstücher, falten Sie diese in der Mitte, und ziehen Sie die gefalteten Reinigungstücher drei Mal über die oberen Sensoren.

HINWEIS

An diese Z-Sensoren heranzukommen, ist nicht ganz einfach.

5

Schließen Sie vorsichtig die Z-Sensor-Einheit.

6

Benutzen Sie den grünen Griff, um die Papierführung zu schließen.

7

Vordere Tür des Druckmoduls schließen.
